Упражнение 4.9 Докажите что минимальность дерева T в доказательстве Теоремы 4.48 предполагает что оно имеет не более чем m листьев. Докажите что любое дерево с m листьями имеет не более чем m — 2 узлов ветвления.

5 Беступиковая коммутация пакетов

Сообщения (пакеты), путешествующие через сеть с коммутацией пакетов должны сохраняться в каждом узле перед тем, отправлением к следующему узлу на пути к адресату. Каждый узел сети для этой цели резервирует некоторый буфер. Поскольку количество буферного места конечно в каждом узле, могут возникнуть ситуации, когда никакой пакет не может быть послан потому, что все буферы в следующем узле заняты, как иллюстрируется Рисунком 5.1. Каждый из четырех узлов имеет буфера B, каждый из которых может содержать точно один пакет. Узел s послал t B пакетов с адресатом v, и узел v послал u B пакетов с адресатом s. Все буфера в u и v теперь заняты, и, следовательно, ни один из пакетов, сохраненных в t и u не может быть послан к адресату.

Ситуации, когда группа пакетов никогда не может достигнуть их адресата, потому что они все ждут буфера, в настоящее время занятого другим пакетом в группе, называются как тупики с промежуточным накоплением. (Другие типы тупика будут кратко рассмотрены в конце этой главы.) Важная проблема в проектировании сетей с пакетной коммутацией - что делать с тупиками с промежуточным накоплением. В этой главе мы разберем несколько методов, называемых контроллерами, которые могут использоваться для того, чтобы избежать возможности тупиков с промежуточным накоплением, вводя ограничения на то, когда пакет может быть сгенерирован или послан. Методы избежания тупиков с промежуточным накоплением найдены в сетевом уровне модели OSI (Подраздел 1.2.2).

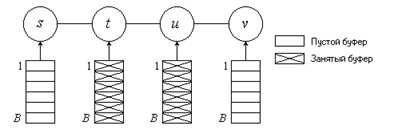

Figure 5.1 Пример тупика с промежуточным накоплением.

Два вида методов, которые мы рассмотрим, базируются на структурированных и неструктурированных буферных накопителях.

Методы, использующие структурированные буферные накопители (Раздел 5.2) идентифицируют для узла и пакета специфический буфер, который должен быть использован, если пакет генерируется или принимается. Если этот буфер занят, пакет не может быть принят. В методах, использующих неструктурные буферные накопители (Раздел 5.3) все буфера равны; метод только предписывает, может или нет пакет быть принят, но не определяет, в который буфер он должен быть помещен. Некоторые нотации и определения представляются в Разделе 5.1, и мы закончим главу обсуждением дальнейших проблем в Разделе 5.4.

5.1 Введение

Как обычно, сеть моделируется графом G = (V, E); расстояние между узлами измеряется в переходах. Каждая вершина имеет B буферов для временного хранения пакетов. Множество всех буферов обозначается B, и символы b, c, bu, и т.д., используются для обозначения буферов.

Обработка пакетов узлами описывается с помощью трех типов перемещений, которые могут происходить в сети.

Генерация. Вершина u "создает" новый пакет p (на самом деле, принимая пакет от протокола более высокого уровня) и размещает его в пустом буфере в u. Вершина u в таком случае называется источником пакета p.

Продвижение. Пакет p продвигается от вершины u в пустой буфер следующей в его маршруте вершины w (маршрут определяется, используя алгоритмы маршрутизации). В результате передвижения буфер, прежде занятый p становится пустым. Хотя контроллеры, которые мы определим, могут запретить передвижения, предполагается, что сеть всегда позволяет это движение, т.е., если контроллер его не запрещает, то оно применимо.

В системах с синхронной передачей сообщений это перемещение, как легко видно, является одиночным переходом, как в Определении 2.7. В системах с асинхронной передачей сообщений, перемещение - не один переход, как в Определении 2.6, но оно может быть выполнено, например, следующим образом. Узел u неоднократно передает p к w, но не отбрасывает пакет из буфера, пока не получено подтверждение. Когда узел w получает пакет, он решает, примет ли он пакет в одном из буферов. Если примет, пакет помещается в буфер, и посылается подтверждение u, иначе пакет просто игнорируется. Конечно, могут быть разработаны более эффективные протоколы для выполнения таких перемещений, например те, где u не передает p, пока u не уверен, что w примет p. В любом случае перемещение состоит из нескольких переходов типа упомянутых в Определении 2.6, но в целях этой главы оно будет рассматриваться как одиночный шаг.

(3) Выведение. Пакет p, занимающий буфер в вершине назначения, удаляется из буфера. Предполагается, что сеть всегда позволяет это передвижение.

Обозначим через P множество всех путей, по которым следуют пакеты. Это множество определяется алгоритмами маршрутизации (см. Главу 4); как это делается, нас здесь не интересует. Пусть k - количество переходов в самом длинном пути в P. Это не предполагает, что k равен диаметру G; k может превосходить диаметр, если алгоритм маршрутизации не выбирает кратчайшие пути, и k может быть меньше диаметра, если все коммуникации между узлами происходят на ограниченных дистанциях.

Как видно из примера, данного в начале этой главы, тупики могут возникнуть, если разрешены произвольные перемещения (исключая тривиальное ограничение, что u должна иметь пустой буфер, если в u генерируется пакет и w должна иметь пустой буфер, если пакет продвигается в w). Теперь мы определим контроллер как алгоритм, разрешающий или запрещающий различные движения в сети в соответствии со следующими требованиями.

(1) Выведение пакета (в месте его назначения) всегда позволяется.

(2) Генерация пакета в вершине, в которой все буферы пустые, всегда позволяется.

(3) Контроллер использует только локальную информацию, т.е., решение, может ли пакет быть принят в вершине u, зависит только от информации, известной u или содержащейся в пакете.

Второе требование исключает тривиальное решение избежания заблокированных пакетов (см. Определение 5.2), отказываясь принимать какие-либо пакеты в сети. Как в Главе 2, пусть Zu обозначает множество состояний вершины u, и M - множество возможных сообщений (пакетов).

Определение 5.1 Контроллер для сети G = (V, E)-набор пар con={Genu, Foru}uÎ V , где Genu Í Zu ´ M и Foru Í Zu ´ M. Если cu Î Zu - состояние u, где все буферы пусты, то для всех p Î M, (cu, p) Î Genu.

Контроллер con позволяет генерацию пакета p в вершине u, где состояние u - cu, тогда и только тогда, когда (cu, p) Î Genu, и позволяет продвижение пакета p из u в w тогда и только тогда, когда (cw, p) Î Forw. Формальное определение контроллера не включает условия для выведения пакетов, потому что выведение пакета (в его месте назначения) всегда позволено. Передвижения сети под управлением контроллера con - это только те передвижения сети, которые разрешены con.

Пакет в сети в тупике, если он никогда не может достигнуть своего места назначения ни в какой последовательности передвижений.

Определение 5.2 Дана сеть G, контроллер con для G, и конфигурация g G, пакет p (возникающий в конфигурации g) в тупике, если не существует последовательности передвижений под управлением con, применимой в g, в которой p выводится. Конфигурация называется тупиковой, если она содержит пакеты в тупике.

Как показывает пример на Рисунке 5.1, тупиковая ситуация существует для всех контроллеров. Задача контроллера в том, чтобы не позволить сети войти в такую конфигурацию. Начальная конфигурация сети - конфигурация, когда в сети нет пакетов.

Определение 5.3 Контроллер беступиковый, если под управлением этого контроллера из начальной ситуации не достижима ни одна тупиковая.

5.2 Структурированные решения

Сейчас мы обсудим класс контроллеров, полагающихся на, так называемые, буферные графы, представленные Merlin и Schweitzer [MS80a]. Идея этих буферных графов базируется на наблюдении, что (при отсутствии контроллера) тупик обусловлен ситуацией циклического ожидания. В ситуации циклического ожидания есть последовательность p0, ..., ps -1 пакетов, таких, что для каждого i, pi хочет передвинуться в буфер, занятый pi+1 (индексы считаются modulo s). Циклическое ожидание избегается продвижением пакетов вдоль путей в ациклическом графе (буферном графе). В Подразделе 5.2.1 будут определены буферные графы и связанный с ними класс контроллеров, а также представлены два простых примера буферных графов. В подразделе 5.2.2 будет дана более запутанная конструкция буферного графа, снова с двумя примерами.

5.2.1 Буферные Графы

Пусть дана сеть G с множеством буферов B.

Определение 5.4 Буферный граф (для G, B) - направленный граф BG на буферах сети, т.е., BG = (B, ), так, что
