Первой технологической операцией является подготовительная обработка сырья. В начале круглый лес при помощи мостового крана подается на распиловку. Здесь лес распиловывается на полубрус. Далее на пилораме марки LINCK полубрус раскраивается на доску сеч.100. После чего на автопогрузчике грузоподъемностью 5 т. доски транспортируются на отдельную крытую площадку для естественной сушки.
Время сушки составляет 480 часов при влажности воздуха 19%. Следующим этапом является транспортировка пиломатериалов в сушильную камеру. Сушка пиломатериалов осуществляется при температуре 80-90 ºС в течении 140-160 часов. Контроль качества сушки производится выборочно после окончания процесса сушки не менее чем в 3-х местах штабеля пиломатериалов 1 раз в сутки. Влажность пиломатериалов после сушки должна составлять 9%.
Высушенные пиломатериалы транспортируются и складируются в столярном цехе.
Механическая обработка пиломатериалов начинается с предварительной строжки досок. Строжка слоев облегчает последующий контроль качества древесины при торцовке и сращивании пиломатериалов. В ЗАО «Промстройдрев» эта операция выполняется при помощи станка четырехстороннего строгания С – 25 4А. В итоге пиломатериал приобретает толщину 27 мм и ширину 94 мм. Далее пиломатериалы передаются на круглопилильный станок марки STROAMB, где происходит раскрой по длине 300-1200 мм с вырезкой дефективных мест. После этого производится сортировка по размерам и отбраковка некачественных заготовок. Кусковые отходы сбрасываются в отдельный контейнер, представленный на рис.1.
Рисунок 1.2 – Контейнер с отходами
Следующим этапом технологического процесса является передача заготовок на линию сращивания марки Spanevello, представленную на рис.2. В линии сращивания потери древесины значительно снижаются, так как устраняется разноширинность досок и создаются хорошие базовые поверхности для последующих технологических операций.

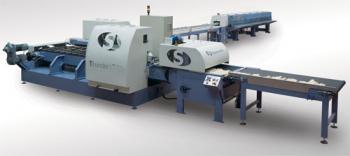

Рисунок 1.3 – Линия сращивания Spanvello
Доски различной длины далее сращиваются на зубчатый шип в непрерывную ленту толщиной 33мм и шириной 90мм, которая раскраивается на слои нужной длины.
Затем пакеты слоев смещаются к четырёхстороннему строгальному станку SCM. Строжка непосредственно перед нанесением клея дает наиболее ровные и чистые поверхности. В строгальном станке главное внимание уделяется качественной подготовке поверхностей под склеивание. После фрезерования заготовки имеют 24 мм толщины и 86 мм ширины.
После строгания ламели подаются к установке клеенанесения - гидравлической вайме SL16000. На ламели наносится клей и заготовки с нанесенным клеем укладываются вручную в стопки максимальной высотой до 1200мм. Время загрузки в пресс и непосредственно прессования зависит от типа используемого клея. ЗАО «Промстройдрев» использует клеи на основе дисперсии ПВА.
Склеенные заготовки выдерживаются в течение 24 часов для полного отверждения клея. Затем брус фрезеруют по профилю на станке четырехстороннего строгания SCM. Заключительным этапом технологического процесса производства бруса клееного является торцевание в размер на станке торцовочном круглопильном STROМАB, представленном на рис.3, после чего происходит командирование готовой продукции на склад.
Рисунок 1.4 – Станок торцовочный кругопилильный STROMAB
На предприятии – 100% загрузки оборудования, работа в две смены.
Для осуществления производственного процесса используются земля, здания и соответствующее оборудование: административное, проходная, гараж, склад, склад-ангар, навес, цех № 1, цех № 2.
Таблица 1.1 – Схема технологического процесса изготовления бруса клееного
Последователь-ность операций Обозначение документа по технике безопасности и пожарной безопасности |
Оборудова-ние, приспособ-ление | Техно-логичес-кая характе-ристика обору-дования |
Приме-няемые мате- риалы |
Наимено- вание контроли- руемых параметров |
Ед. изм. |
Номи-нальное значе- ние |
Пре-дель-ные откло-нения |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Подача круглого леса на распиловку ИТБ№4; ИПБ№3; ИТБ№1 |
Кран мостовой г/п 10т, пилорама | ||||||
Распиловка круглого леса на полубрус ИТБ№10; ИПБ№3; ИТБ№1 |
Р-63-4Б |
Толщина, Ширина |
мм мм |
32 100 |
|||
Раскрой полубруса на доску сеч. 100 ИТБ№10; ИПБ№3; ИТБ№1 |
Пилорама LINCK |
Толщина, Ширина |
мм мм |
||||
Транспортиро- вание п/мате-риала на площадку ИПБ№3, ИТБ№1 |
Автопогруз-чик г/п 5 т |
Толщина, Ширина |
мм мм |
32 100 |
|||
Естественная сушка ИПБ№3; ИТБ№1 |
Крытая площадка |
Площадь, м2 86 |
Штабе- ли пи- лома- териа-лов |
Время сушки, Влажность |
час % |
480 19 |
+/-3 |
Транспортиро- вание пило-материалов в пильную камеру ИПБ№3; ИТБ№1 |
Автотранс- порт |
Пило- мате-риал |
Длина, Толщина |
м мм |
4,5-6 32 |
0,05 +/-1 |
|
Сушка пило-материалов. Контроль качества сушки производится |
Сушилка камерная |
Полезный объем, м3 10 |
Пило- мате-риал |
Температу-ра, Время сушки, |
°C час |
80-90 140-160 |
