   Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре

-     значительная экономия средств по сравнению с альтернативными решениями;

-     быстрота внедрения;

-     возможность разбиения проекта на этапы;

-     наличие клиентской базы с высоким потенциалом;

-     быстрая окупаемость;

-     при этом есть возможность предусмотреть эффективное сопряжение сети с МСПД, использующей технологию IP/MPLS.

Основная цель заключается в организации на существующих в городе Павлодаре ВОЛС кольце, магистралей GIGABIT ETHERNET. На узлах магистрали размещаются платформы широкополосного доступа xDSL. Магистраль использует пару волокон в ВОЛС кольце и ETHERNET коммутаторы CISCO CATALYST ME-C3750-24TE-M в качестве устройств доступа к оптике. Коммутаторы размещаются в точках разрыва ВОЛС – на каждой узловой станции – а именно на АТС32,45,46/54,47,53,55 и RLSM 500/502, 505/507, 515/517, 526/528, 575, у оптических кроссов. В тех же шкафах устанавливается 4 местное шасси DSLAM CoreCess6804SPC оснащённые 24-портовыми линейными картами ADSL и G.SHDSL и сплиттеры. Таким образом платформы доступа объединены в три кольцевых сегмента. В узлах сегментов (АТС32, 54/46, 45/570) используются метро коммутаторы CATALYST ME C3750-24TE-M, причём на АТС32 их пара составляет резервированный стек. Остальные платформы строятся на базе таких же но одиночных коммутаторов с станционным питанием. В качестве терминирующего маршрутизатора используется CISCO7206VXR\NPE-G1. В состав оборудования входят управляющие программно аппаратные комплексы CISCO SECURE ACS, SESM и SSG, WORKS включающие компьютеры PC и SUN.

Проект ставит следующие задачи:

-  создание универсальной транспортной среды путём установки платформ широкополосного доступа на узлах сети;

Рисунок 1.7. Планируемая универсальная транспортная среда

-  объединение платформ в единую сеть на основе ВОЛС;


Рисунок 1.8 Планируемая организации сети в Павлодаре

-     организация терминации трафика, управления, мониторинга и биллинга;

-     организация виртуальных подсетей VLAN (802.1Q).

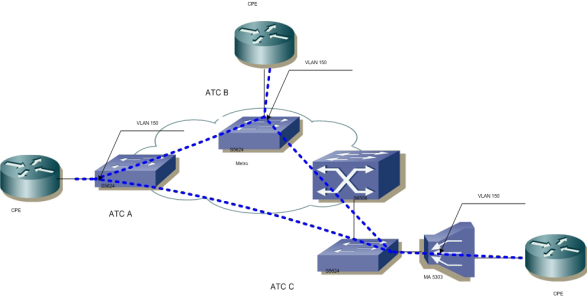

Рисунок 1.9 Организация виртуальных подсетей VLAN

Клиент имеет 3 офиса: офис 1 подключен к S5624P узла АТС A; офис 2 подключен к S5624P узла АТС B; офис 3 подключен к MA5303 узла АТС C.

Для организации услуги оператором выделяется VLAN 150

-     организация шлюза в сеть ДКП;

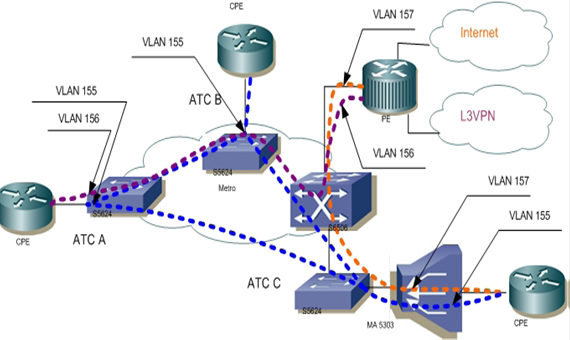

Рисунок 1.10 Организация шлюза в сеть ДКП

Клиент имеет 4 офиса: офис 1 подключен к S5624 узла АТС A; офис 2 подключен к S5624P узла АТС B; офис 3 подключен к MA5303 узла АТС C; офис 4 расположен в другом городе. Офис 1,2,3 объединены между собой внутригородским VLAN 155.

Согласован VLAN ID 157 для доступа офиса 3 в Интернет. Согласован VLAN ID 156 - для объединения локальных сетей офиса 2 и 4 между городами.

В дипломном проекте были рассмотрены вопросы эксплуатации MetroEthernet сети в соответствии современным требованиям к сетям телекоммуникации. На основе технического задания заданной структуры и технического состояния сети была дана характеристика существующей сети и проведен анализ её недостатков на данном этапе. Рассмотрены возможные перспективы развития данной сети с учётом общих тенденций развития сетей телекоммуникаций Республики Казахстан.

В проекте проведено обоснования необходимости эксплуатации заданной сети, определены этапы эксплуатации сети, которые должны в будущем привести полной. Рассмотреть в дальнейшем в технической части проекта:

-     выбрать оборудование (коммутаторы, DSLAM);

-     увеличение ёмкости, расчет возникающей нагрузки и расчет нагрузки по направлениям;

-     расчет объема оборудования;

-     комплектация и размещение оборудования;

-     произвести расчет пропускной способности магистральной сетей;

-     оценить надежность коммутаторов и магистральной сети;

-     рассмотреть сигнализацию и диаграмму обмена информации;

-     рассмотреть вопросы БЖД;

-     экономическое обоснование.


2 Общие сведения о проектируемой сети

На мировом рынке несколько компаний производят оборудование и предлагают свои услуги по построению и техподдержке сети MetroEhternet (рисунок 2.1). Это такие компании как:

-     CISCO;

-     HUAWEI;

-     RIVERSTONE;

-     ALCATEL;

-     ZTE;

-     другие.

Из всех предложенных бизнес – планов наиболее приемлемым оказался бизнес – план компании «Huawei Technologies Co., Ltd.» (Китай). Условия, предложенные компанией состояли в следуюшем:

-     предоставление технического проекта по построению сети MetroEhternet;

-     приемлемые условия цены – качество;

-     обучение специалистов в учебном центре компании;

-     наличие официального дилера (компания «NVision Group» - в России, ТОО «Инвест Лизинг LTD» - в Казахстане);

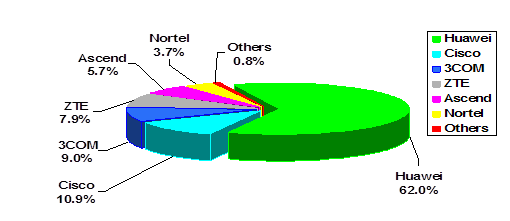

Рисунок 2.1 Диаграмма спроса продукции на рынке телекоммуникаций

2.1 Техническое описание сети

Проектируемая сеть передачи данных г.Павлодара предназначена для организации транспортной инфраструктуры в пределах г.Павлодара и включает в свой состав следующие узлы (таблица – 2.1)

Городские сети функционально разделяются на уровни доступа: опорная сеть (магистраль), уровень распределения/агрегации, уровень доступа (клиентский доступ) (рисунок 2.2).

Для обеспечения повышенной надежности и резервирования применяется топологическая модель кольца. Кольца создаются на уровнях опорной сети и доступа.

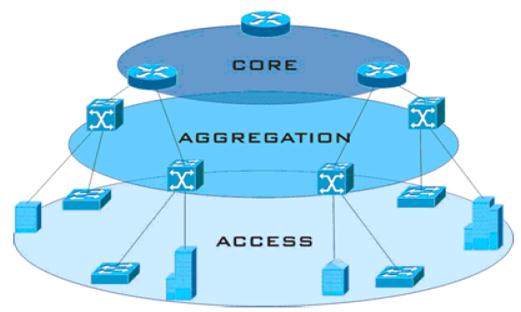

Рисунок 2.2 Функциональная схема транспортной сети

Таблица 2.1 Список узлов сети MetroEhternet

Узел сети Тип узла Тип по топологии
1 ATS- 32 Центральный узел В кольце
2 ATS-53 Узел доступа В кольце
3 ATS-55/51 Узел доступа В кольце
4 IRLCM 505/507 Узел доступа В кольце
5 IRLCM 515/517 Узел доступа В кольце
6 IRLCM 500/502 Узел доступа В кольце
7 ATS-54/46 Узел доступа В кольце
8 ATS-45/570 Узел доступа В кольце
9 ATS-47/520 Узел доступа В кольце
10 IRLCM 575 Выносной узел доступа Выносной
11 IRLCM 526/528 Выносной узел доступа Выносной

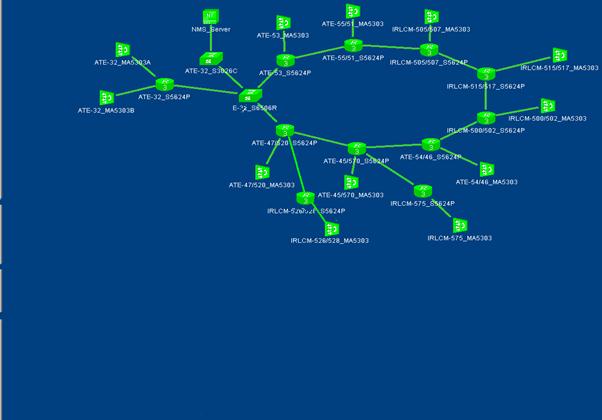

Сеть строится путем последовательного соединения узлов, образуя соединение типа ring (кольцо). Функциональная схема сети представлена на рисунке 2.3. Пропускная способность кольца 1 Гб/c. Узлы соединяются между собой волоконно-оптическими линиями связи, на основе которых формируются магистральные каналы связи Gigabit Ethernet пропускной способностью 1 Гбит/c. В отдельных случаях магистральные каналы связи организуются через потоки E1 сети SDH.

Оборудование узлов сети будет обеспечивать как возможность подключения клиентов по интерфейсу Fast/Gigabit Ethernet непосредственно к коммутатору, так и ADSL и/или SHDSL подключения через DSLAM. Проектируемая сеть строится на оборудовании «Huawei Technologies». Используемые технологии основаны на открытых стандартах, позволяющих расширять и дополнять существующую архитектуру.
