   Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре

Таблица 10 Распределение трафика по классам в зависимости от кода DSCP заголовка IP

DSCP код Двоичное Значение DSCP Десятичное значение DSCP Значение <tos> Класс обслуживания Очередь
CS0 000000 0 0 Best effort Low
CS1 001000 8 32
CS2 010000 16 64 Business Critical Medium
CS3 011000 24 96
CS4 100000 32 128 Voice High
CS5 101000 40 160
CS6 110000 48 192 Business Critical Medium
CS7 111000 56 224 Voice High
AF11 001010 10 40 Best effort Low
AF12 001100 12 48
AF13 001110 14 14
AF21 010010 18 72 Business Critical Medium

2.13.3 Стандарт 802.1p

Стандарт IEEE 802.1p специфицирует метод указания приоритета кадра, основанный на использовании новых полей, определенных в стандарте IEEE 802.1Q.

К кадру Ethernet добавлены два байта. Эти 16 бит содержат информацию по принадлежности кадра Ethernet к VLAN и о его приоритете. Говоря точнее, тремя битами кодируется до восьми уровней приоритета, 12 бит позволяют различать трафик до 4096 VLAN, а один бит зарезервирован для обозначения кадров сетей других типов (Token Ring, FDDI), передаваемых по магистрали Ethernet.

Спецификация IEEE 802.1p, создаваемая в рамках процесса стандартизации 802.1Q, определяет метод передачи информации о приоритете сетевого трафика. Стандарт 802.1p специфицирует алгоритм изменения порядка расположения пакетов в очередях, с помощью которого обеспечивается своевременная доставка чувствительного к временным задержкам трафика.

Для активирования поддержки процедуры обеспечения параметров качества обслуживания на коммутаторах уровня доступа необходимо на коммутаторе S5624, находясь в режиме конфигурирования магистральных портов ввести следующую команду:

-     priority trust cos;

на коммутаторе S6506, находясь в режиме глобального конфигурирования ввести следующую команду:

-     priority-trust.

2.13.4 Технология DiffServ

Основой обеспечения заданного качества обслуживания в проектируемой сети является архитектура DiffServ определенная в стандарте IETF RFC 2475. Смысл данной архитектуры заключается в предоставлении возможности классифицировать передаваемые данные и независимо определять политику обработки каждого класса данных. Основными механизмами архитектуры являются независимые очереди предопределенных классовданных, а также политики обработки очередей.

Основная идея технологии DiffServ (Differential Services) заключается в разделении трафика в сети на несколько крупных классов, для каждого из которых будет обеспечиваться определенный QoS в рамках некоторой области, называемой доменом DiffServ. На границах домена происходит кондиционирование трафика, то есть его классификация, подразумевающая анализ входящих пакетов, сопоставление полученной информации с таблицей потоков, а также маркировка пакетов специальным кодовым словом DSCP (DiffServ Code Point). Данные функции выполняет так называемый порт доступа в домен (port-access).

Далее обработка трафика на промежуточных узлах, принятие решения о направлении пакета в ту или иную очередь осуществляется исключительно по кодовому слову DSCP, расположенному в заголовке пакета IP (поле TOS). Обработка классифицированного трафика внутри домена осуществляется со скоростью коммутации – достаточно считать 6 бит кодового слова и отправить пакет в соответствующую очередь, после чего вступает в действие алгоритм «взвешенного справедливого обслуживания», рисунок 2.30.

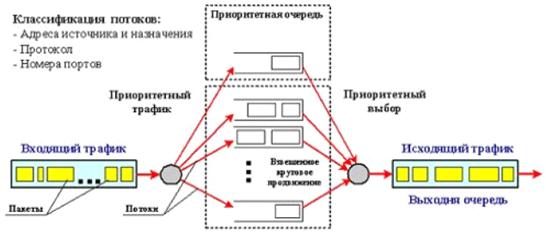

Рисунок 2.30 Механизм взвешенного справедливого обслуживания

Важным средством обеспечения QoS в технологии DiffServ является механизм формирования трафика. Данный механизм предназначен для сглаживания пульсаций «взрывного» трафика, уменьшения неравномерности продвижения пакетов. В аппаратной реализации стандарта DiffServ используется механизм, работающий по алгоритму «token bucket» или «маркерное ведро», Рисунок 2.31.

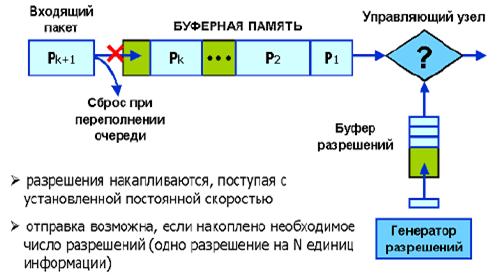

Рисунок 2.31 Алгоритм "token bucket"

Максимальная средняя скорость отправки потока пакетов из управляющего узла зависит от скорости прибытия в него разрешений на передачу N единиц данных. Очередной пакет может быть отправлен только при получении числа разрешений, достаточного для передачи данных, объем которых больше или равен размеру пакета. Если пакет поступит в управляющее устройство, не располагающее необходимым количеством разрешений, он будет отброшен также как и пакет, поступивший в переполненный буфер-формирователь.

Рисунок 2.32 графически показано, как происходит формирование и сглаживание пульсаций взрывного трафика по алгоритму "token bucket". Пусть имеется некий буфер с конечным объемом. Поступающий со скоростью интерфейса или, для коммутаторов Ethernet, со «скоростью провода» трафик постепенно заполняет буфер-формирователь (коричневая область). Генератор разрешений выдает токены с постоянной скоростью, создавая прообраз идеального трафика, к форме которого стремятся привести входной трафик (скорость генерации показана красной линией). Воздействие механизма, работающего по алгоритму "token bucket", придает трафику на выходе нужную "временную форму" (светло-зеленая область).

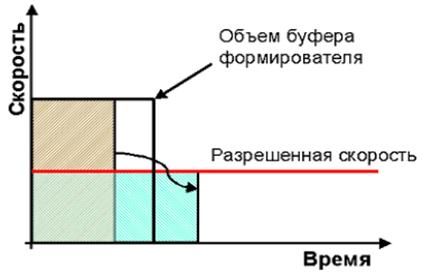

Рисунок 2.32 Формирование трафика

Основные понятия технологии Diffserv

Соглашение об уровне сервиса (Service Level Agreement, SLA) – договор на предоставление услуг между клиентом и провайдером с подробным перечнем предоставляемых услуг. Провайдер услуг должен гарантировать, что трафик клиента будет обслуживаться в соответствии с оговоренными в SLA параметрами QoS.

Поток (flow) – последовательность пакетов, движущихся от источника А в пункт назначения B (С), каждый из которых может быть однозначно идентифицирован по 16-байтной комбинации из первых 64 байт IP-заголовка и/или заголовка TCP/UDP (номер порта приложения).

Порт доступа (port access) - порт коммутатора для подключения пользователя. Точка классификации/ кондиционирования трафика. Функции порта:

-     анализ входящего трафика (чтение заголовков L3 );

-     проверка на соответствие в таблице потоков коммутатора и распределение пакетов по очередям в соответствии с описанием потоков;

-     фильтрация неклассифицированного трафика (пакетов, не принадлежащих ни одному логическому потоку);

-     установленное ограничение скорости для каждого потока (алгоритм "token bucket");

-     маркировка IP-заголовка пакетов в поле TOS кодовым словом DSCP (DS Code Point).

Внутренний порт (interior port) – соединяет два объекта в домене DiffServ. Например, это магистральные порты коммутаторов Gigabit Ethernet, связанных по оптоволокну. Функции порта:
