2.12 Состав оборудования сети
2.12.1 Уровень агрегации
Ethernet-коммутатор Quidway S6506 (Рисунок 2.19), независимо разработанный компанией Huawei, представляет собой модульный Ethernet-коммутатор уровней L2/L3 высокой пропускной способности. Он разработан специально для пользователей IP-сети MAN (региональной сети), корпоративных и кампусных сетей. В соответствии с требованиями данного класса пользователей компания Huawei оптимизировала Ethernet-коммутатор с точки зрения программных, аппаратных средств, структуры изделия и т. д.
Ethernet-коммутатор Quidway S6506 размещается в стандартном 19-дюймовом шкафу. Высота коммутатора составляет 477 мм (немного меньше по сравнению с 11U). Полностью укомплектованная система состоит из областей источника питания, вентилятора и плат. В области источника питания находятся три гнезда для источников питания (как переменного, так и постоянного тока), средства для выравнивания нагрузки, "горячей" замены и диагностики отказов. Устройства, расположенные в этой области, обеспечивают резервирование питания по схеме N: 1 (N+1). В области вентилятора расположена полка вентилятора, позволяющая не только выполнять вентилирование и охлаждение системы, но и производить горячую замену и подавать аварийный сигнал о неисправности при вращении вентилятора. Область плат состоит из семи гнезд для установки плат.
Самое верхнее гнездо предназначено для установки блока процессора коммутации и маршрутизации (с консольным портом и сетевым портом текущего контроля) или SRPU (Switching And Routing Processing Unit).
В остальные шесть гнезд устанавливаются блоки линейных процессоров (LPU; Line Processing Unit). В зависимости от организации сети можно выбрать различные блоки LPU. (Конкретные параметры, касающиеся типа, спецификации и производительности этих блоков, приведены в главе 2 в разделе “Дополнительные служебные интерфейсные модули”.) Допускается устанавливать блоки LPU различного типа. Система поддерживает до 48 портов GE или до 288 портов Ethernet 100M. Ethernet-коммутатор Quidway S6506 в основном используется в следующих конфигурациях:
- широкополосный Интернет-доступ;
- MAN и корпоративная/кампусная сеть.
Рисунок 2.19 Ethernet-коммутатор Quidway S6506
Для краткости при описании системы Ethernet-коммутатор Quidway S6506 называется Ethernet-коммутатором S6506.
Программное обеспечение Ethernet-коммутатора S6506, базирующееся на собственной сетевой OS VRP (Versatile Routing Platform; Многоцелевая платформа маршрутизации) компании Huawei, разработано с использованием концепции распределенной обработки и поддерживает широкий диапазон протоколов маршрутизации, механизмы управления виртуальной локальной сетью (Virtual Local Area Network; VLAN), коммутации трафика, обеспечения качества обслуживания (QoS), сетевого управления и т. д. В состав программного обеспечения входят разнообразные функции управления услугами и пользователями. Благодаря возможности совместного применения с Ethernet-коммутаторами Huawei серии Quidway S1008/S2026/S3026/S3526/S5516/S6506, системой управления Ethernet MA5200 и другими сетевыми устройствами на различных уровнях сети, Ethernet-коммутатор S6506 позволяет пользователям MAN и корпоративным пользователям разрабатывать хорошо спланированную структуру сети. Для удобства эксплуатации система поддерживает интерфейсы как на китайском, так и на английском языках.
Аппаратное обеспечение Ethernet-коммутатора S6506 разработано в соответствии с промышленным стандартом на структуру сетевых изделий и состоит из панели коммутации и передачи и панели контроля и управления. Панель коммутации и передачи включает в себя модуль коммутации и интерфейс физического уровня. Аппаратура выполняет коммутацию пакетов уровня 2/3 со скоростью физического соединения в соответствии с таблицей коммутации и поддерживает такие функции, как VLAN, агрегирование каналов, классификация трафика QoS, ACL и т. д. Панель контроля и управления служит для инициализации системы, конфигурирования, распознавания пакетов, обработки протокола, сетевого управления и т. д. Функции этой панели реализуются с помощью объединительной платы и SRPU.

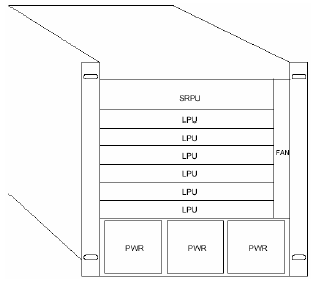

Ethernet-коммутатор S6506, как видно из представленного ниже рисунка, разделен на области источника питания, распределения питания (расположенную в задней части изделия), плат (SRPU и LPU) и вентилятора. Все эти элементы изделия поддерживают режим "горячей" замены. Все компоненты устанавливаются в интегрированном шкафу, высотой 477 мм (или чуть меньше 11U). Ниже на рисунке 2.20 показан внешний вид изделия.
Рисунок 2.20 Вид спереди S6506
- в области плат расположены 7 гнезд для горизонтальной установки плат. Верхнее гнездо предназначено для блока SRPU. SRPU является обязательным блоком. 6 оставшихся гнезд используются для установки дополнительных блоков LPU, описываемых ниже;
- область источника питания расположена в нижней части шкафа. Устройства, расположенные в этой области, обеспечивают резервирование по схеме N:1 и поддерживают как питание от источника переменного тока (AC), так и питание от источника постоянного тока (DC). Область распределения питания расположена в нижней части, рядом с задней панелью шкафа. Распределительные коробки для входов AC и DC являются необязательными компонентами для источников питания AC и DC. Модуль питания можно установить со стороны передней части шасси;
- область вентилятора расположена в правой части шкафа. Вентилятор может устанавливаться вертикально.
Являясь основным компонентом Ethernet-коммутатора S6506, блок SRPU выполняет следующие функции:
- пересылка данных L2/L3 между блоками LPU с использованием соединений, выполненных на объединительной плате;
- управление и расчет маршрута. Контроль, обновление и сброс блоков LPU;
- контроль источника питания и вентилятора системы с использованием объединительной платы.
Как следует из приведенного ниже рисунка 2.21, на панели SRPU Salience I расположена кнопка RESET, консольный порт, интерфейс 10BASE-T/100BASE-TX и индикаторы состояния системы.
Рисунок 2.21 Salience I (LS81SRPU)
SRPU Salience I поддерживает следующие интерфейсы пользователей:
- консольный порт. Путем подключения к терминалу ВАМ с помощью разъема RJ-45 и стандартного кабеля асинхронного последовательного порта консольный порт можно использовать для локального выполнения функций отладки системы, конфигурирования, технического обслуживания, управления и загрузки программ. Кроме того, этот порт можно использовать для удаленного выполнения функций отладки системы, конфигурирования, технического обслуживания и управления с помощью модемного соединения;
- порт Ethernet (10BASE-T/100BASE-TX) для управления. Интерфейсные средства также используют разъем RJ-45 для подключения к терминалу ВАМ с целью загрузки и отладки системных программ и т. д. или для подключения к удаленной рабочей станции сетевого управления с целью выполнения удаленного управления системой;
- RESET. Кнопка RESET (сброс) с левой стороны панели платы используется для сброса всей системы;
- индикатор состояния системы. 11 индикаторов на панели платы отображают рабочее состояние платы, шести блоков LPU, модуля питания и полки вентилятора соответственно;
- индикаторы состояния плат (SRPU, LPU1, LPU2, LPU3, LPU4, LPU5 и LPU6). SRPU: отображают состояние SRPU. LPU1, LPU2, LPU3, LPU4, LPU5 и LPU6: отображают состояние шести блоков LPU;
- индикаторы состояния источников питания (PWR1, PWR2 и PWR3). PWR1, PWR2 и PWR3: отображают состояние 3 модулей питания (AC или DC);
- индикатор состояния вентилятора (FAN). FAN: отображает соответствующее состояние вентилятора.
Ethernet-коммутатор S6506 оснащен шестью гнездами для установки блоков LPU, расположенными под гнездом, предназначенным для блока SRPU (см. рисунок 2.20).
Коммутатор поддерживает следующие типы LPU.
- 48-портовая плата Fast Ethernet 10BASE-T/100BASE-TX с автоматическим определением скорости (с трафаретной надписью LS81FT48);
- 24-портовая плата 100BASE-FX MMF (многомодовый световод) (с трафаретной надписью LS81FM24);
- 24-портовая плата fast Ethernet 100BASE-FX SMF (одномодовый световод) (с трафаретной надписью LS81FS24);
- 8-портовая плата GE 1000BASE-X (GBIC) (с трафаретной надписью LS81GB8U);
- 8-портовая плата 10/100/1000BASE-T GE (с трафаретной надписью LS81GT8U).
2.12.2 Уровень доступа
Коммутатор Quidway S5624(Системные характеристики и услуги таблицы 7, 8)
Коммутаторы для сети Ethernet серии Quidway S5600 (далее - серия S5600) относятся к коммутационному оборудованию второго и третьего уровней (L2/L3 Ethernet). Серия S5600 оснащается следующими интерфейсами Ethernet: 10 Mbps, 100 Mbps, 1000Mbps and 10GE. Они могут стыковаться с коммутаторами S3026, S3526, S3050 или S3900 и т.д., а так же с устройством IP или коммутатором L3 через GE, 10G. Коммутаторы серии S5600 могут служить как устройствами доступа в сети предприятия, могут послужить в качестве устройств на уровне аггрегации, а также могут выполнять роль устройств ядра сети для небольших или среднего размера предприятий. Для этого можно использовать 1000 Mbps и 10GE порты. Коммутаторы серии S5600 - интеллектуальные устройства, предназначенные для использования в сетевой среде, где требуется высокая надежность, высокая плотность портов и удобство установки.
