Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре
Серия S5600 включает следующие модели (Рисунок 2.22, 2.23):
S5624P:
- электрическое питание обеспечивается силовым модулем AC-DC (PSL130- AD) или силовым модулем PoE (PSL480-AD24P). Данные модули располагаются на задней панели в отведенных для этого слотах.
- слот расширения может разместить модуль 8- портов SFP, модуль 1- порт 10GE или модуль 2- порта 10GE. Внешняя сторона панели предлагает 24 10/100/1000Base- порты T RJ-45 и четыре combo порт SFP, то есть, Вы можете использовать либо порты RJ-45 11, 12, 23 и 24, либо порты SFP 25, 26, 27 и 28.
S5648P:
- электрическое питание обеспечивается силовым модулем AC-DC (PSL130- AD) или силовым модулем PoE (PSL480-AD24P). Данные модули располагаются на задней панели в отведенных для этого слотах.
- слот расширения может разместить модуль 8- портов SFP, модуль 1- порт 10GE или модуль 2- порта 10GE. Внешняя сторона панели предлагает 48 10/100/1000Base- порты T RJ-45 и четыре combo порт SFP, то есть, Вы можете использовать либо порты RJ-45 23, 24, 47 и 48, либо порты SFP 49, 50, 51 и 52.

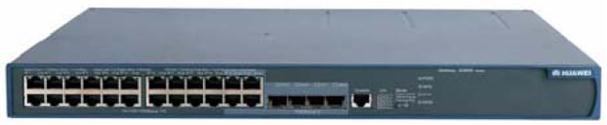

Рисунок 2.22 Ethernet-коммутатор Quidway S5600 (вид спереди)

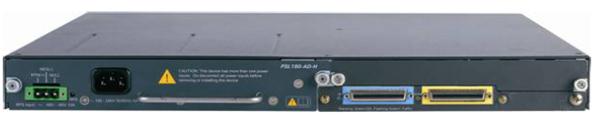

Рисунок 2.23. Ethernet-коммутатор Quidway S5600 (вид сзади)
Таблица 7 Системные характеристики коммутаторов серии S5000
Параметр | S5624P/ S5624P-PWR | S5648P/ S5648P-PWR | |
Габариты (Ш х Г х В) | 440 mm × 43.6 mm × 420mm (17.32 × 1.72 × 16.54 in.) | ||
Вес | <5 kg (11.02 lb) | <6 kg (13. 23 lb) | |
Интерфейс управления | One console port | ||
Интерфейсы | Фиксированные интерфейсы |
24 x 10/100/1000 Mbps electrical ports and four SFP combo ports |
48 x 10/100/1000 Mbps electrical ports and four SFP combo ports |
Интерфейсы | Слот расширения |
8-port SFP module 1-port 10GE module 2-port 10GE module |
|
Тип интерфейсов |
10/100/1000BASE-TX 1000Base-SX-SFP 1000Base-LX-SFP 1000Base-LH-SFP |
1000Base-T-SFP 10GBase-LR-XENPAK 10GBase-ER-XENPAK |
|
Параметр | S5624P/ S5624P-PWR | S5648P/ S5648P-PWR | |
Тип интерфейсов |
10GBase-CX4-XENPAK 10GBase-LR-XFP 10GBase-ER-XFP |
||
Электрическое Питание |
Модуль питания |
PSL130-AD (130W system output) power module, AC-DC dual input PSL480-AD24P (180W system оutput+300W PoE output) power module, AC input |
PSL180-AD (180W system output) power module, AC-DC dual input PSL480-AD48P (180W system output+300W PoE output) power module, AC input |
Продолжение Таблицы 7 - Системные характеристики коммутаторов серии S5000 | |||
Входное напряжение |
AC: Rated voltage: 100V to 240V, 50 Hz to 60Hz Maximum tolerance:90V to 264V, ;50 Hz to 60Hz DC: Rated voltage: -48V to -60V Maximum tolerance: -36V to -72V |
||
Входное напряжения для модуля PoE DC power | Voltage: -53V to -55V | ||
RPS питание | Поддерживает | ||
Макс. Потребляемая мощность | 100 W | 170 W | |
Рабочая температура | 0 to 45oC | ||
Рабочая влажность | 10% to 90% |
Таблица 8 Характеристики услуг коммутаторов серии S5600
Характеристика | S5600 series supports | |
Коммутация на уровне L2 |
Все порты поддерживают скоростную передачу данных Коммутационная емкость (24/48 ports):192/240 Gbps Скорость пересылки пакетов (24/48 ports): 65.56/101.32 Mpps |
|
Режим коммутации | Хранение и передача | |
VLAN | Поддержка до 4094 VLAN (виртуальная локальная сеть) на основе IEEE 802.1Q Поддержка VLAN на основе портов | |
Голосовые VLAN | Порт пересылает телефонный IP трафик в голосовой VLAN согласно MAC адреса | |
Подавление широковещательных штормов | Все порты поддерживают функцию подавления широковещательных штормов на основе соотношений полос пропускания | |
IP маршрутизация |
Статическая маршрутизация Routing information protocol-1/2 (RIP-1/2) |
|
Open shortest path first (OSPF) | ||
Equal cost multipaths (ECMPs) | ||
Multicast |
Internet group management protocol v1/ v2 (IGMPv1/v2) IGMP snooping PIM-SM PIM-DM |
|
HTTPD | Поддерживает | |
STP | Spanning tree protocol (STP), rapid spanning tree protocol (RSTP),STP-ignore of VLAN | |
VLAN виртуальные интерфейсы | 128 | |
4 второстепенных адреса IP на каждом виртуальном интерфейсе | ||
Агрегация | Динамическая агрегация через link aggregation control protocol (LACP) |
Динамическая агрегация через LACP и через устройства |
Ручная агрегация связи через командные строки Динамическая агрегация через LACP Агрегация портов GE/10GE До восьми GE или два портов 10GE в каждой группе агрегации До 32 групп агрегации, каждый порт агрегации должен быть того же самого типа |
||
Зеркалирование |
Many-to-one port mirroring (multiple observed ports to one monitor port) Traffic mirroring |
|
MAC address table |
Address self-learning IEEE 802.1D standard Up to 16K MAC addresses Up to 1K static MAC addresses |
|
Flow control |
IEEE 802.3x (full duplex) Back-pressure based flow control (half duplex) |
|
IRF | Поддерживает, до 4-х устройств | |
Загрузка и модернизация |
XModem File transfer protocol (FTP), trivial file transfer protocol (TFTP) |
|
Управление |
Конфигурация через командный интерфейс линии command line interface (CLI) Telnet Console port Simple network management protocol (SNMP) Remote monitoring ( RMON) 1/2/3/9 groups of MIBs Huawei Quidview NMS Web-based network management System logging Иерархическая система аварийной сигнализации HGMP |
|
Техническое обслуживание |
Поддерживается вывод отладочной информации Поддерживается PING (отправитель пакетов Internet) и Tracert Поддерживается удаленное техобслуживание через Telnet |
|
QoS (качество и класс предоставляемых услуг)/ACL (список управления доступом) |
Ограничение скорости передачи/приема пакета в портах Переадресация Пакета Committed access rate (CAR), GE port - с дискретностью 64 Kbps. 10GE – с дискретностью 1 Mbps Восемь выходных очередей в каждом порту Три плана алгоритмов очередей на каждом порту: strict priority (SP), weighted round robin (WRR), SP + WRR Поддержка приоритетов 802.1р и приоритетов DSCP Установка диапазона времени Управление профилем QoS, настройка схемы услуги QoS |
|
Безопасность | Иерархическое управление user-а и защиты пароля IEEE 802.1x аутентификация | |
Безопасность |
Разъединение несанкционированной аутентификации устройства SSH Аутентификация по MAC адресу Фильтрация пакетов Изолирование порта |
|
Продолжение Таблица 8 - Характеристики услуг коммутаторов серии S5600 | ||
DHCP(dynamic host configuration protocol) Relay | Поддерживает | |
NTP (network time protocol) | Поодерживает (client/server/master) |
