Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре
где:
N – кол-во абонентов;
Саб – абонентская плата одного абонента сети;
n – кол-во месяцев в году, 12.
38652*12*8 = 3710592 тенге;
Итого доходы от основной деятельности составят:
Д = Sуст. физ.ADSL+ Sуст. юр.ADSL.+ Sаб. физ.ADSL+ Sаб. юр.ADSL+ Sуст. впл.+ Sаб. впл. (4.14)
Д = 2179800+1813550+24406545,9+3036000+790024+3710592 = 35936511,9 тенге;
4.6 Экономическая эффективность
4.6.1 Прибыль
Определим объем прибыли предприятия рассчитаем по формуле:
П = Д – Э (4.15)
П = 35936511,9 - 7756298,2 = 28180213,7 тенге.
4.6.2 Абсолютная экономическая эффективность
Абсолютная экономическая эффективность определяется как отношение прибыли к стоимости основных фондов и определяется по следующей формуле
Р = П / К (4.16)
где: К – капитальные вложения в основные производственные фонды;
П – прибыль предприятия
Р = 28180213,7 / 68018990 = 0,41 или 41 %.
4.6.3 Срок окупаемости
Расчетный срок окупаемости есть обратная величина абсолютной экономический эффективности и может быть определен по формуле:
Т = 1 / Р (4.17)
Т= 1 / 0,41 =2,44 года.
12 * 2,44 = 29,28 месяца.
Таким образом, срок окупаемости проекта составляет 2,44 года или 30 месяцев с начала эксплуатации в городе Павлодаре, что не превышает нормативных показателей – 6,6 года и Ен=0,15,т.е.соблюдается Ен < Ер и Тн > Тр
4.7 Риски
Технические риски часто связаны с типом продукции:
- задержка поставки оборудования;
- непредвиденные остановки производства во время ввода в эксплуатацию и приемки комиссией;
Снижаются путем соблюдения графика намеченных работ.
Также возможны политические, экономические, климатические и социальные риски.
Таблица 29 Бизнес – эффект от внедрения проекта г. Павлодаре
| Экономические показатели | Значение |
| Инвестиции, тенге | 68018990 |
| Доходы, тенге | 35936511,9 |
| Эксплуатационные расходы, тенге | 7756298,2 |
| Прибыль, тенге | 28180213,7 |
| Абсолютная экономическая эффективность, | 0,41 |
| Срок окупаемости | 2,44 |
5 Безопастность труда
5.1Производственная санитария
Тема дипломной работы: «Построение сети MetroEthernet в городе Павлодаре». Основной целью проекта является
- создание высокоскоростной городской магистрали передачи данных Gigabit Ethernet с пропускной способностью 1-10 Гбит/с.
- приближение высокоскоростных технологий последней мили (xDSL) к абонентам
- передача данных точка – точка с выходом в Internet.
Оборудование сети MetroEthernet устанавливается на 19 дюймовые стойки в помещении, где расположено станционное оборудование DMS - 100. Обслуживающий персонал, состоящий из 7 человек, находиться в помещении операторской, рабочий день с 900 до 1800 обеденным перерывом. С 1300 до 1400. В помещении будет установлено 3 ЭВМ (iManager N2000) и 7 ЭВМ подключенных к локальной сети АО «Казахтелеком». Поскольку оператор весь рабочий день взаимодействует непосредственно с ЭВМ, то очень важно правильно организовать его рабочее место. С точки зрения учета человеческого фактора рабочее место оператора обладает рядом эргономических свойств и показателей. Эргономичность связана с показателями производительности, надежности и экономичности эксплуатации. Поэтому при конструировании и размещении рабочих мест предусмотрим меры, предупреждающие или снижающие преждевременное утомление работающего человека, предотвращающие возникновение у него психофизиологического стресса, а также появление ошибочных действий. Такая конструкция рабочего места будет обеспечивать быстроту, безопасность, простоту и экономичность технического обслуживания, полностью отвечать функциональным требованиям и предполагаемым условиям эксплуатации.
На случай возникновения пожара в операторском зале, предусмотрим средства тушения пожара. Подберем огнетушители, рассчитаем их количество, установим пожарные извещатели.
В операторских залах предъявляются определенные требования к вентиляции и кондиционированию воздуха. Поэтому предусмотрим, чтобы в зал подавалось достаточное количество наружного воздуха на одного человека; кондиционирование воздуха обеспечивало автоматическое поддержание параметров микроклимата в необходимых пределах в течение всех сезонов года, очистку воздуха от пыли, создавало небольшое избыточное давление в чистых помещениях для исключения поступления неочищенного воздуха.
К операторскому залу предъявляются определенные требования к освещенности. Условия искусственного освещения оказывают большое влияние на зрительную работоспособность, физическое и моральное состояние людей, а, следовательно, на производительность труда и производственный травматизм. Поэтому подберем такое освещение, которое будет обеспечивать комфортную световую среду для труда, создавать нормальные условия для работы и учебы.
Такое освещение будет:
- создавать благоприятные условия труда;
- соответствовать гигиеническим нормам;
- равномерно распределять яркость на рабочей поверхности и в пределах окружающего пространства;
- устранять резкие тени на рабочей поверхности;
- устранять блескость (прямую и отраженную) в поле зрения;
- обеспечивать необходимый спектральный состав света для правильной цветопередачи.
В качестве источников света при искусственном освещении в операторском зале, будем применять люминесцентные лампы.
Исходя из вышеуказанного, в данном разделе дипломной работы сделаем следующее:
- рассмотрим вопросы рациональной организации рабочего места оператора;
- подберем огнетушители, рассчитаем их количество, установим пожарные извещатели;
- рассчитаем искусственное освещение операторского зала двумя методами: методом коэффициента использования и точечным методом;
- рассчитаем систему вентиляции и подберем кондиционер.
5.2 Рациональная организация рабочего места оператора
При конструировании рабочего места оператора создадим следующие условия: достаточное рабочее пространство для работающего человека, позволяющее осуществлять все необходимые движения и перемещения при эксплуатации и техническом обслуживании оборудования; достаточные физические, зрительные и слуховые связи между работающим человеком и оборудованием, а также между людьми в процессе выполнения общей трудовой задачи; оптимальное размещение рабочих мест в производственных помещениях, а также безопасные и достаточные проходы для работающих людей; необходимое естественное и искусственное освещение для выполнения трудовых задач, технического обслуживания; допустимый уровень акустического шума и вибрации, создаваемых оборудованием рабочего места или другими источниками шума и вибрации .
На рабочем месте оператора используем:
- средства отображения информации индивидуального пользования (дисплей);
- средства ввода информации (клавиатура, различные манипуляторы);
- средства связи и передачи информации (телефонный аппарат, модем);
- средства документирования и хранения информации (принтеры, дисковые накопители);
- вспомогательное оборудование.

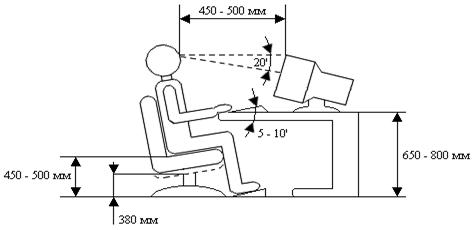

Рисунок 4.1 Рациональная организация рабочего места оператора
Рабочее место оператора (Рисунок 4.1) организуем следующим образом. Дисплей разместим на столе так, чтобы расстояние наблюдения информации на экране было в пределах 450-500 мм. Экран дисплея расположим так, чтобы угол между нормалью к центру экрана и горизонтальной линией взгляда составлял 200. Клавиатуру расположим на столе или подставке так, чтобы высота клавиатуры по отношению к полу составляла 650-800 мм, наклон клавиатуры сделаем в пределах 5-100. При размещении компьютера на стандартном столе используем кресло с регулируемой высотой сиденья (от 380 до 450-500 мм) и подставку для ног.
Средства документирования расположим справа от оператора в зоне максимальной досягаемости, а средства связи — слева, чтобы освободить правую руку для записей.
Экран дисплея, документы и клавиатура расположим так, чтобы перепад яркостей поверхностей, зависящий от их расположения относительно источника света, не превышал 1:10 (оптимально 1:3).
