Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре

2.12.3 DSLAM MA 5303

IP-коммутаторы DSL серии МА5300 (Рисунок 2.24), разработанные компанией Huawei Technologies, представляют собой оборудование мультисервисного доступа IP 2-го и 3-го уровня. Они используются в качестве стандартных мультиплексоров IP DSLAM для соединений между уровнем конвергенции сети IP и абонентами, обеспечивая доступ с поддержкой технологий VDSL, ADSL Annex A, Annex B, ADSL2+, G.SHDSL. На основе доступа по xDSL также организуется доступ для LAN.

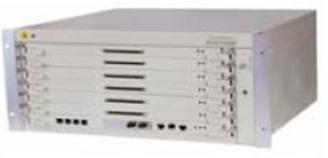

Рисунок 2.24 MA5303

Оборудование серии МА5303 использует платформу высокоскоростной Ethernet- коммутации в сочетании с системной шиной большой пропускной способности и применяет распределенную модульную архитектуру. Такое решение обеспечивает высокую надежность, разнообразие услуг, гибкое расширение и поддержку большого набора интерфейсов.

Серия МА5303 поддерживает различные виды доступа, такие как VDSL, ADSL Annex A, Annex B, ADSL2+, G.SHDSL и Ethernet, отвечая потребностям работы в разных сетевых конфигурациях и удовлетворяя требования различных категорий абонентов.

Оборудование серии МА5303 поддерживает как функции коммутации данных, так и маршрутизацию, что значительно увеличивает степень интеграции системы. Серия МА5303 обеспечивает множество услуг xDSL и предоставляет различные сетевые интерфейсы. Выбор интерфейсов осуществляется установкой соответствующих данных программного обеспечения и дополнительных плат.

Оборудование серии МА5303 поддерживает режим доступа пользователей VLAN и аутентификацию в соответствии с 802.1х, Web-аутентификацию и прозрачную передачу пакетов РРРоЕ, что позволяет удовлетворять различные требования к аутентификации и тарификации пользователей.

Серия МА5303 поддерживает коммутацию 2-го и 3-го уровня на скорости интерфейсов с очень высокой производительностью пересылки данных. Скорость пересылки составляет 6,6 млн. пакетов в с для МА5300. Емкость коммутации составляет 16 Гбит/с для МА5303.

Оборудование серии МА5303 поддерживает большой набор интерфейсов FE и GE:

- электрические интерфейсы 100Base-TX;

- одномодовые и многомодовые оптические интерфейсы 100Base-FX;

- многомодовые оптические интерфейсы 1000Base-SX;

- одномодовые оптические интерфейсы 1000Base-LX;

- электрические интерфейсы 1000Base-TX.

Серия МА5303 обеспечивает локальное, удаленное и интегрированное техническое обслуживание, а также поддерживает управление сетью с помощью SNMP и на основе Web.

2.12.4 Клиентское оборудование

Клиентское оборудование рассмотрим на примере MT800 ADSL модем компании HUAWEI (Рисунок 2.25, 2.27)

Рисунок 2.25 Внешний вид

Модем MT800 - ADSL модем производства компании Huawei, отвечает требованиям телекоммуникационных операторов, домашних пользователей Интернет и профессиональных пользователей.

Имеет автоматическое конфигурирование, возможность обновления программного обеспечения, статистику производительности, управление неисправностями, мониторинг текущего состояния, функцию удаленного тестирования. CPE могут управляться непосредственно сетевой системой управления.

Система сетевого управления отображает все оконечные устройства в режиме реального времени и взаимодействует с ними для получения информации по управлению. Нет необходимости в обслуживании оборудования у абонента прямо дома, быстрый поиск неисправностей и тестирование могут проводиться с линиями, интерфейсами и протоколами.

Характеристики:

- до 896 Кбит/с в восходящем направлении и до 8 Мбит/с в нисходящем;

- встроенный сплиттер;

- поддержка функций routing, bridge, NAT, и сервер DHCP;

- поддержка функций:

a) Bridged Ethernet поверх ATM (RFC 1483);

b) классический IP поверх ATM (RFC 1577);

c) PPP поверх протокола ATM (RFC 2364);

d) PPP поверх Ethernet (RFC 2516).

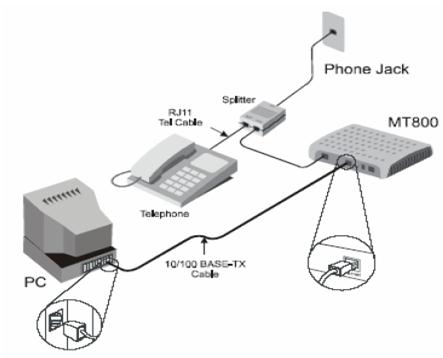

Схема подключения модема MT800 Рисунок 2.26.

Рисунок 2.26 Схема подключения

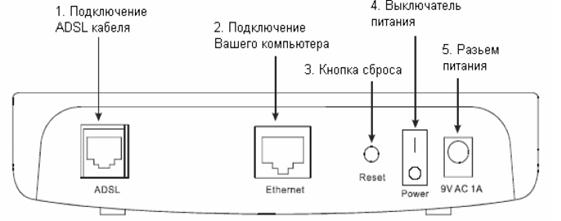

Рисунок 2.27. Задняя панель модема

- гнездо RJ-11 для подключения ADSL кабеля от сплиттера.

- разъем RJ-45 для подключения компьютера или локальной сети.

- кнопка сброса ВСЕХ настроек модема и возврат к заводским установкам.

- выключатель питания.

- разъем для подключения источника питания 9V AC.

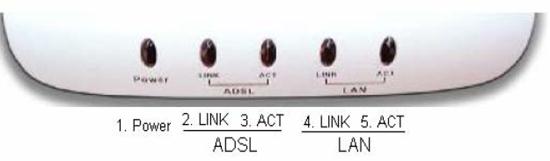

Рисунок 2.28 Передняя панель модема и индикаторы

- Power. Индикатор включения питания (зеленый).

- ADSL LINK – индикатор состояния ADSL соединения (зеленый).

- ADSL ACT – индикатор трафика по ADSL линии. (зеленый).

- LAN LINK – индикатор состояния Ethernet соединения:

a) Зеленый – подключение на скорости 10Мб/с

b) Оранжевый – подключение на скорости 100Мб/с.

- LAN ACT – индикатор Ethernet трафика. (зеленый).

2.13 Обеспечение качества обслуживания (QoS)

2.13.1 Назначение качества обслуживания

Качество обслуживания (QoS) используется для приоритетного обслуживания трафика, в соответствии с его классом, при возникновении перегрузок на каналах связи. Перегрузки на каналах связи возникают в случае превышения суммарного трафика, поступающего на входные порты, пропускной способности выходного порта, а именно в случае:

- агрегирование с превышением (oversubscription) (Рисунок 2.29)

- суммарный трафик на входных интерфейсах превышает пропускную способность выходного интерфейса.

Агрегирование с oversubscription происходит при объединении клиентских потоков с устройств доступа S5624P и переходе на уровень агрегации с совместным использованием пропускной способности 1GE.

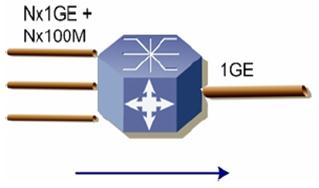

Рисунок 2.29 Возникновение перегрузки на выходном интерфейсе

Перегрузка на выходном интерфейсе, в случае переполнения его очередей, приводит к сбросу пакетов. Механизмы QoS предназначены для обеспечения заданных параметров качества обслуживания для определенного класса трафика, в соответствие с контрактом на предоставление качества обслуживания SLA (Service Level Agreement), при возникновении перегрузок. К параметрам качества обслуживания относятся: пропускная способность (средняя и пиковая) каналов связи, задержка прохождения пакетов через сеть, вариация задержки, коэффициент потери пакетов. Требуемые параметры QoS обеспечиваются распределением ресурсов выходных интерфейсов между различными классами трафика в соответствии с SLA. К распределяемым ресурсам относятся: пропускная способность канала связи, размер буферной памяти (очереди), дисциплина обслуживания данной очереди, интенсивность сброса пакетов. Необходимо отметить, что используемая архитектура обеспечения QoS не гарантирует полосу пропускания, а позволяет лишь определить приоритетность передачи данных. Механизмы QoS начинают работать только в случае возникновения перегрузок.

2.13.2 Классификация трафика

Передаваемые в сети данные пользователей классифицируются на три класса:

- голосовой трафик (Real Time);

- критически важный для бизнеса клиента трафик (Business Critical);

- прочий трафик (Best Effort).

Классификацией называют процесс определения, какому типу трафика относится тот или иной пакет. Классификация возможна только при условии, что поддержка QoS активизирована на коммутаторе. В данном проекте классификация входящего трафика производится на основе значений поля DSCP IP пакетов пользователя.

Классификация трафика используется для идентификации сообщений с помощью различных функций по определенным правилам. Правило классификации представляет собой правило фильтрации, задаваемое администратором в свете требований по управлению. Это правило может быть очень простым. Например, поток с различными приоритетами должен идентифицироваться в соответствии с полем ToS заголовка IP-сообщения. Правило также может быть очень сложным. Например, сообщения должны классифицироваться в соответствии с определенной информацией канального уровня (уровня 2), сетевого уровня (уровня 3) и транспортного уровня (уровня 4), такой как MAC-адрес, тип протокола семейства TCP/IP, адрес источника (IP или сегмент сети), адрес пункта назначения (IP или сегмент сети) или количество приложений.

Сводная таблица “Базовых Основ QoS” по маркировке трафика представлена в таблице 9.

Таблица 9 Сводная таблица “Базовых Основ QoS”

Приложение	Классификация L3			Классификация L2 CoS/MPLS-exp
Приложение	IPP	PHP	DSCP	Классификация L2 CoS/MPLS-exp
Маршрутная информация	6	CS6	48	6
Голос	5	EF	46	5
Интерактивное видео	4	AF41	34	4
Потоковое видео	4	CS4	32	4
Данные чувствительные к потерям	3	-	25	3
Сигнализация звонков	3	AF31/CS3	26/24	3
Транзакционные данные	2	AF21	18	2
Сетевое управление	2	CS2	16	2
Объемный класс	1	AF11	10	1
Интернет/Scavenger	1	CS1	8	1
Все остальное	0	0	0	0
