   Дипломная работа: Проектирование сети Metro Ethernet в городе Павлодаре


5.2Выбор огнетушителей, расчет их количества, установка пожарных извещателей

Для тушения пожаров используем порошковые огнетушители ОП-5 объемом 7 л. Они являются хорошими диэлектриками и быстро тушат пожар. В виду того, что такие огнетушители со временем слеживаются, будем производить их замену каждый год.

Согласно СНиП на каждые 100 м2 необходимо устанавливать один огнетушитель. Поскольку у нас помещение размером 5х10 и общая площадь, таким образом, составляет 50 м2, то для тушения пожаров установим один порошковый огнетушитель. Расположение огнетушителя показано на рисунке 4.2.

В качестве пожарного извещателя установим ПКИЛ-9 – ручной пожарный извещатель. Он устанавливается на лестничных площадках и в коридорах и окрашивается в красный цвет. При обнаружении пожара следует разбить защитное стекло и нажать кнопку, которая замыкает электрическую цепь и на приемной станции раздается звуковой сигнал. Расположение извещателя показано на рисунке 4.2

Для предупреждения пожаров все токоведущие части монтируем на негорючих основаниях (мрамор, текстолит, гетинакс, асбест и т.п.).

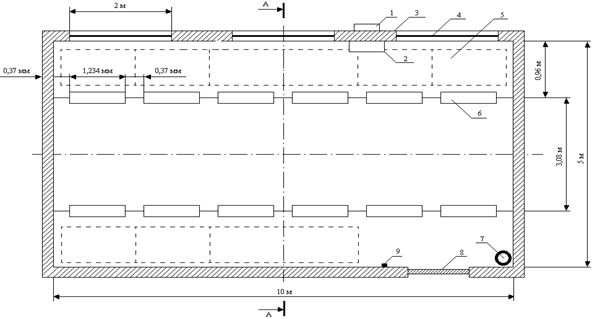

1 – кондиционер (внешний блок);

2 – кондиционер (внутренний блок);

3 – стена;

4 – окно;

5 – рабочее место;

6 – люминесцентная лампа;

7 – огнетушитель;

8 – дверь;

9 – пожарный извещатель.

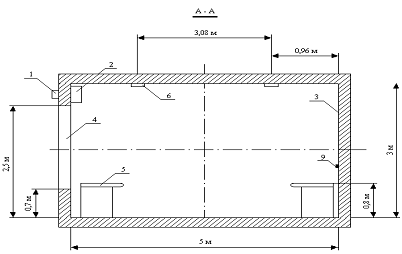

Рисунок 4.2 Схема искусственного освещения

5.4 Расчет системы искусственного освещения

Дано:

длина помещения L = 10 м;

ширина помещения В = 5 м;

высота помещения Н = 3 м;

высота рабочей поверхности hР = 0,8 м;

разряд зрительной работы III (высокой точности).

Для операторского зала рекомендована люминесцентная лампа ЛБ40-4 (белого цвета), мощностью 40 Вт, световым потоком 3000 лм, диаметром 40 мм и длиной со штырьками 1213,6 мм (таблица 2-12, [9]).

Определим наивыгоднейшее расстояние между светильниками:

 м;                                                                                        (5.1)

где,  =1,2  1,4;

h = H – hР = 3 – 0,8 = 2,2 м.

По этим данным находим, что наивыгоднейшее расстояние между светильниками равно

 м.

Рассчитаем число рядов светильников

;                                                                                             (5.2)

где, B – ширина помещения, В = 5 м;

Z – расстояние между светильниками, Z = 3,08 м.

Отсюда

 = 5/3,08 = 1,62  2.

1 < n <2 берём большее значение;

Следовательно светильники будем располагать в два ряда.

Определим число светильников

,                                                                              (5.3)

где, Е – заданная минимальная освещенность светильника. Для персонала работающего с ЭВМ Е = 400 лк;

Кз – коэффициент запаса, учитывающий запыление и износ источников света в процессе эксплуатации. Кз = 1,5;

S – освещаемая площадь, S = 50 м ;

Z — коэффициент неравномерности освещения, Z = 1,4;

 - коэффициент использования;

ФЛ – световой поток лампы, ФЛ = 3000 лм.

n – число ламп в светильнике.

Нам неизвестен коэффициент использования, для его нахождения определим индекс помещения

                                                  (5.4)

Т.к. у нас побеленный потолок, побеленные стены с окнами, закрытыми белыми шторами, то коэффициенты отражения будут следующими [9]):

p пот = 50%;

р ст = 30%;

р пол = 20%.

Следовательно, коэффициент использования  = 54% (таблица 5-20).

В качестве светильника возьмем ЛСП02 рассчитанный на 2 лампы мощностью 40 Вт, диаметром 40 мм и длиной со штырьками 1213,6 мм. Длина светильника 1234 мм, ширина 276 мм.

Таким образом

 светильников.

Т.е. у нас 12 светильников расположенных в два ряда, в каждом ряду по шесть светильников, в каждом светильнике по 2 лампы.

Проверку расчета произведем точечным методом.

Линейные размеры излучателей в данном случае равны 1213,6 мм и превышают высоту 0,5 м установки. В данном случае они рассматриваются как светящиеся линии.

Кривые линии изолюкс построены в координатной системе

(P1 – L1)                                                                                          (5.5)

где, ;                                                                                 (5.6)

;                                                                                           (5.7)

где L – общая длина светящихся линий;

P = 1,5;      h = 2,4;       L = 9,75

Таким образом, подставив данные в формулы, получим

Для обеспечения в данной точке заданной освещенности ЕН, необходимо иметь удельный световой поток Ф. Световой поток в каждом светильнике определяется по формуле

;                                                                          (5.8)

где,  - коэффициент, учитывающий отражение составляющих света и действие удаленных светильников и составляет 1,1 – 1,2;

 - суммарная условная освещенность в контрольной точке (выбираются точки, где имеет наименьшее значение). = 40х2 = 80;    ЕУ – определяется по графику пространственных изолюкс, ЕУ = 40.

Таким образом, подставив данные в формулы, получим

 лм

Поскольку необходимый световой поток ламп каждого светильника не должен отличаться от требуемого на –10% или +20%, то можно сделать вывод, что расчет верен.

Итого, для создания нормированной освещенности нам понадобится 24 лампы в 12-ти светильниках располагающихся в два ряда, в каждом ряду по 6 светильников, в каждом светильнике по 2 лампы.

5.5    Расчет системы вентиляции

Найдём требуемое количество подаваемого воздуха по фактору «тепловыделение». Оно рассчитывается по формуле

,                                                                               (5.9)

где, = tУДАЛ – tПОСТ;

tУДАЛ – температура удаляемого воздуха;

tПОСТ – температура поступающего воздуха;

СВ – теплоемкость воздуха, СВ = 0,24 ккал/кг*0С;

 - удельная масса приточного воздуха,  = 1,206 кг/м3;

QИЗБ – избыточное тепло.

Избыточное тепло найдем из выражения

QИЗБ = QОБ + QЛ + QР – QОТД,                                                         (5.10)

где, QОБ – тепло, выделяемое офисным оборудованием;

QЛ – тепло, выделяемое людьми;

QР – тепло, вносимое солнечной радиацией;

QОТД – теплоотдача в окружающую среду.

Значения QР и QОТД примерно равны и взаимно компенсируются. Поэтому избыточное тепло образуется только за счёт людей и оборудования.

Тепло, выделяемое людьми, найдём по формуле


;                                                                 (5.11)

где, КЛ – количество людей в помещении, КЛ = 7;

q – тепло, выделяемое одним человеком, q = 250 ккал/ч;

qПОГЛ – тепло, поглощаемое одним человеком, qПОГЛ = 140 ккал/ч.

Отсюда находим:

QЛ = KЛ * (q-qпогл.) = 7*(250-140) = 770 Ккал/ч.

Рассчитаем количество тепла, выделяемого офисным оборудованием. В помещении расположено 10 персональных компьютеров. Каждый компьютер имеет мощность 230 Вт. Общая мощность компьютеров составляет:

10*230=2300 Вт = 2,3 кВт.

Также имеется один принтер с потребляемой мощность 50 Вт. Общая потребляемая мощность офисной техники равна 2,35 кВт.

Тепло, выделяемое офисным оборудованием рассчитаем по формуле

,                                                                       (5.12)
