Реферат: Разработка и внедрение технологического процесса по изготовлению женской одежды пальтово-костюмного ассортимента
Приложение 3

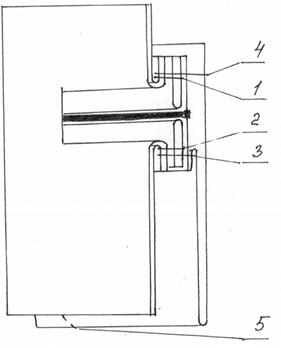

Рис . Обработка низа изделия

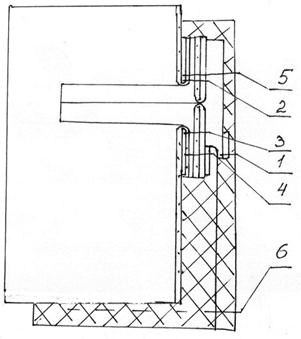

Рис. . Обработка борта с застежкой молнией
Рис .Обработка воротника

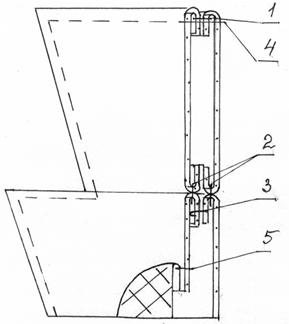

Рис . Обработка кармана в рамку
Рис. . Обработка кармана застежкой молнией
Приложение 4

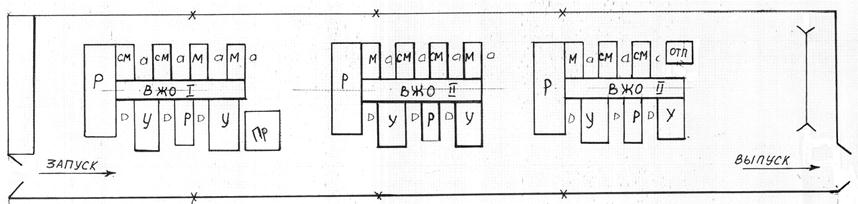

Рис . Планировка швейного цеха
Министерство образования РФ
Омский государственный институт сервиса
Кафедра конструирования швейных изделий
Техническое описание
модель №2
Изделие Женский жакет____________________________________________
__________________________________________________________________
Наименование материала полушерсть_________________________________
__________________________________________________________________
Автор модели Ерохина И. В.__________________________________________
Конструктор Ерохина И. В.___________________________________________
2002 г.
ТО №2_______
Описание художественно-технического оформления модели
Силуэт модели полуприлегающий
Цветовая гамма, отделка, фурнитура__________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
Описание внешнего вида Удлиненный жакет полуприлегающего силуэта. Конструктивно достигается за счет среднего шва спинки, отрезного бочка и Талиевой вытачки на полочке. Карманы в рамку, застежка двухбортная на две пуговицы. Вырез горловины удлинен.______________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
ТО №2_______
Особенности изготовления
Описание внешнего вида РСТ.РСФСР.ОСТ по данным лекалам. Изделия по базовым лекалам данного силуэта могут изготавливаться с воротниками, застежками и другими мелкими деталями разных по форме и размерам_______
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
Технолог Ерохина И. В.
ТО №2_______
спецификация деталей
| № п/п | Наименование деталей | №№ деталей | лекал | Кроя |
| 1 | Деталь спинки | 1 | ||
| 2 | Деталь полочки | 1 | ||
| 3 | Детль бочка | 1 | ||
| 4 | Деталь верхней половинки рукава | 1 | ||
| 5 | Деталь нижней половинки рукава | 1 | ||
| 6 | Подборт | 1 | ||
| 7 | Обтачка спинки | 1 | ||
| 8 | Подзор | 1 | ||
| 9 | Обтачка кармана | 1 | ||
Примечание: В лекалах полочек, спинки, рукавов по длине предусмотрены припуски:
1. 0 см на уработку
2. при раскрое в соответствии с мерками заказчика к лекалам даны припуски на швы, для уточнения изделия на фигуре и припуски на усадку материала при обработке в соответствии со свойствами материала.
Конструктор Ерохина И. В.
ТО №2_______
расход основных материалов на образец модели
Размерные признаки образца модели _ _ 104-164
| № | Наименование материалов верха, арт. | Вид раскладки, см | Рамка раскладки, см |
Расход материала, см2 |
S комплекта лекал, см2 |
% межлекальных отходов | |
| длина | ширина | ||||||
| 1 | Костюмная | лицом к лицу | 75 | 162 | 12150 | ||
| 2 | Подкладочная | лицом к лицу | 70 | 175 | 12250 | ||
Примечание:
1. Норма расхода материала установлены по лекалам базовой конструкции с учетом припусков на швы и для уточнения изделия по фигуре.
2. Ширина раскладки принята меньше ширины материала на 2 см. Раскладка на одно изделие, раскрой.
3. Для определения экономичности раскладки в таблице помещены SЛ
4. В нормах расхода материала на данный костюм межлекальные потери составляют %.
5. При изготовлении изделия по лекалам базовой конструкции с другими фасонными решениями нормы расхода материала должны быть пересмотрены.
Утверждаю
Зав.каф. КШИ
_______________
«___»____________2002 г.
техническое описание образца модели №2
Изделие жакет женский____________________________________________
НТД ____________________________________________________________
За основу при разработке приняты размерные признаки базовой типовой фигуры 104-164_________
Модель рекомендована для выпуска изделий в производстве по индивидуальным заказам.
рост__________164-170 см
обхват груди___100-104 см
возрастная группа_______I
Наименование предприятия изготовителя_______________________________
___________________________Ателье «Имидж»_________________________
Авторы модели:
Художник Ерохина И. В
Конструктор Ерохина И. В
Технолог Ерохина И. В
ТО __№2__
Зарисовка модели
Изделие Женский жакет
Размеры 104-164
Полностно-возрастная группа
I, старшая
Художник-модельер
Ерохина И. В.
ТО ____№2____
Расчет основных участков конструкции
Полнотно-возрастная группа I Размеро-рост 104-164
| Наименование участков конструкции | Расчетная формула |
| 1. Длина спинки до линии талии (измеряется от высшей точки плечевой линии и горловины до линии талии) |
Дст2+1 |
| 2. Уровень глубины проймы (измеряется от высшей точки плечевой линии и горловины до уровня глубины проймы) |
ВПР3II +2,5+0,5 |
| 3. Расстояние от середины спинки по линии талии до конца плечевой линии |
ВПК II+ 1+1.5 |
| 4. Длина полочки до линии талии (измеряется от высшей точки плечевой линии и горловины до линии талии) |
ДТП2 |
| 5. Ширина жакета под проймой (измеряется от середины спинки до линии полузаноса полочки) |
СГ3 + 1+0,5 |
| 6. Ширина рукава под проймой |
Оп+12 |
| 7. Длина плечевой линии |
ШП+0,5 |
Конструктор Ерохина И. В.
