Чертеж конструкции представлен на рис 13, 14, расчет чертежа конструкции представлен в таблице Приложения 2.

3.4.4. Изготовление изделия и оценка качества

Разработанная конструкция изделия проверяется путем изготовления образца. По лекалам с учетом размерных признаков конкретной фигуры раскраивается и изготавливается образец модели с использованием предложенных методов обработки (рис. 3-7).

Готовый образец оценивают в соответствии с показателями качества, предусмотренными техническим заданием по сорокабалльной системе.

Оценка показателей качества готовой одежды рассчитывается как среднеарифметический показатель качества на данное изделие по формуле:

Пк = (Пк1 + Пк2 ... + Пкп)/п,

где п - количество экспертов;

Пк1, Пк2 ... Пкп - оценка изделия каждым экспертом, в баллах;

Пк = (38+37,5+37+    +     +    )/     = балла.

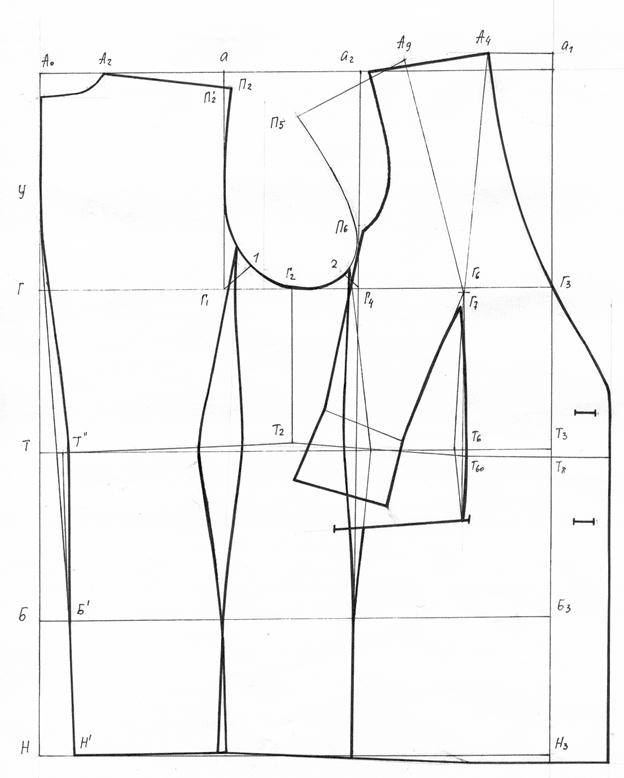

Рис. 13 Схема чертежа конструкции женского жакета

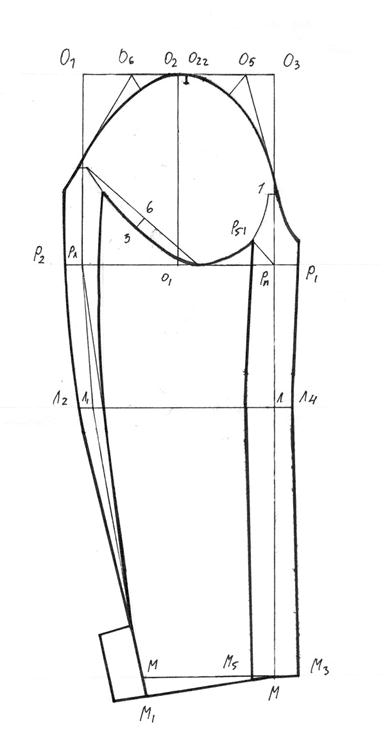

Рис. 14 Схема чертежа конструкции втачного рукава.

3.5. Разработка рабочей документации

3.5.1. Разработка комплекта лекал

Построение чертежей лекал деталей из основной ткани выполняется на основе чертежа конструкции (с учетом внесенных уточнений и изменений).

Чертежи лекал деталей являются техническим документом, который определяет конструкцию, форму и размер деталей, технические условия на их обработку и раскрой.

Исходными данными для разработки чертежей лекал деталей проектируемого изделия являются чертеж конструкции с модельными особенностями, свойства материала, из которого рекомендовано изготовлять изделие, и выбранные методы обработки. В зависимости от назначения различают лекала - оригиналы, лекала - эталоны и рабочие лекала.

На швейных предприятиях бытового обслуживания чаще всего используют комплект рабочих лекал, который содержит лекала основных и производных деталей без припусков на швы.

При построении рабочих лекал производят проверку сопряженности линий и расположения контрольных знаков (надсечек).

На лекалах - эталонах основных и производных деталей и на рабочих лекалах наносят маркировочные обозначения и данные и технические требования на технологическую обработку и раскрой деталей:

- наименование изделия (на одной из основных деталей);

- номер модели;

- наименование детали и количество деталей для раскроя,

- размер изделия (рост – Ог3 - Об);

- на одной из основных деталей приводится перечень всех лекал, входящих в комплект изделия (спецификация деталей);

- линия долевого направления ткани - направление нити основы (Н.О.);

- линии допускаемых отклонений от долевого направления;

- линии минимальной и максимальной ширины надставок в местах их расположения согласно отраслевым стандартам на изделие;

- контрольные надсечки для совмещения деталей при их соединении.

Кроме того, на лекалах - оригиналах и лекалах - эталонах наносят линии следующих участков:

- ширины полочки на уровне снятия измерения "ширина груди";

- ширины спинки на уровне размерного признака "ширина спинки";

- ширины изделия на уровне глубины проймы;

- ширины лекал полочки и спинки на уровне линии талии, бедер и низа;

- на лекалах рукавов наносят линии измерения верхней и нижней частей рукава на уровне линий оката, локтя и низа.

Для нанесения нитей основы и допускаемых отклонений на деталях комплекта лекал производят расчет величины отклонения по формуле:

АБ1=АБ=(АГ*а)/100,

где АБ или АБ1 - величина отклонения, см,

АГ - длина детали по долевому направлению;

а - отклонение от долевого направления в одну или другую сторону, %.

Отклонение вдоль линии середины спинки от линии талии до низа составляет 2%, вдоль линии середины переда - 1%, вдоль линии середины рукава - 4-5%.

Допустимые отклонения от нити основы представлены в табл. 32.

Таблица 32

Допустимые отклонения от нити основы

Наименование детали	длина детали по долевой, см	Допустимые отклонения,  %	Величина отклонения, см
1	2	3	4
Спинка		2
Полочка		1
Рукав		4-5

По линиям срезов всего комплекта лекал - эталонов и рабочих лекал на расстоянии 1мм от края через каждые 8 - 10 см ставят клеймо.

Схема оформления основных и производных лекал - оригиналов приведена в Приложении 3 в масштабе 1:5. Рабочие лекала в натуральную величину представлены в приложении 4.

3.5.2. Нормирование расхода материалов

Для оценки экономичности разработанной модели определяется площадь лекал деталей верха и выполняется раскладка лекал. При этом устанавливается фактический расход ткани и величина межлекальных потерь.

Схема расположения лекал в масштабе 1:5, выполненная на миллиметровой бумаге, представлена в приложении    . В раскладке указан контур конструкции изделия на типовую фигуру с припусками на швы;

По раскладке лекал определяется процент межлекальных потерь по формуле:

Р = (Sр-Sл): Sp* 100%,  (    )

где Р - процент межлекальных выпадов;

Sp - площадь раскладки, кв.см;

Sл - площадь лекал (с учетом припусков на швы и уточнение на фигуре заказчика).

Площадь лекал определяется методом взвешивания. Полученные результаты занесены в табл. 33.

Таблица 33

Карта расхода материала на образец модели

Наименование ткани	Вид раскладки	Рамка раскладки, см		Расход ткани, см	Площадь лекал, см	Межлекальные потери, %
		длина	ширина
1	2	3	4	5	6	7
костюмная ткань из синтетических нитей	в сгиб	1,62	0,75	12150

4. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ.

4.1 Организация работы по охране труда в ателье 1 разряда

Основы законодательства РФ об охране труда приняты в августе 1993 г. Постановлением ВС РФ.

Настоящие Основы обеспечивают единый порядок регулирования отношений в области охраны труда между работодателями и работниками на предприятиях и направлены на создание условий труда, отвечающих требованиям сохранения жизни и здоровья работников в процессе трудовой деятельности и в связи с ней.

В ателье, в представленном дипломном проекте, руководство и ответственность за выполнение мер по охране труда, согласно ст. 8 «Органы управления ОТ на предприятиях и в их объединениях», несет руководитель, т.е. директор ателье.

Начальники цехов и участков обязаны, согласно трудовому договору, обеспечить безопасное состояние производственных и вспомогательных помещений, осуществлять контроль за соблюдением техники безопасности работников ателье.

Приказом директора ателье ответственность и отчетность за проведение мероприятий по охране труда, обучению и проверке знаний по охране труда возложена на начальника цеха.

Помимо того, в ателье сформирована служба охраны труда, в состав которой входят: начальник цеха, мастера участков, электрик. Перед службой по охране труда стоит ряд задач:

- контроль за своевременностью и качеством обучения работающих безопасности труда в подразделениях;

- контроль и проведение инструктажей по охране труда; контроль за соблюдением мер безопасности при выполнении различных видов работ со стороны работающих;

- контроль за состоянием оборудования, электропроводки, освещения, мер противопожарной безопасности и т.д.;

- своевременное решение и устранение нарушений БТ, профилактические работы по ОТ.

Обучение и проверка знаний по ОТ всех служащих и рабочих проводится в соответствие с ГОСТ 12.0.004-90 «ССБТ. Организация обучения безопасности труда». Инструктажи делятся на: вводный, первичный на рабочем месте, повторный, внеплановый, текущий.
