Реферат: Теория Резания

Продолжение табл. 4

1	2	3	4
17	Бронза Бр АЖН 10-4, НВ170	28Н7, Ra=1,6	55
18	Латунь ЛМцЖ 52-4-1, НВ220	40Н9, Ra=3,2	80
19	Серый чугун СЧ30, НВ220	23Н5, Ra=0,4	45
20	Серый чугун СЧ20, НВ220	32Н7, Ra=1,6	35
21	Сталь 30ХН3А, sв=800 МПа	20Н7, Ra=1,6	60
22	Сталь 30ХМ, sв=780 МПа	55Н8, Ra=3,2	110
23	Сталь 45, sв=650 МПа	48Н9, Ra=6,3	96
24	Сталь 20, sв=500 МПа	50Н8, Ra=3,2	100
25	Силумин АЛ4, НВ50	35Н7, Ra=1,6	60
26	Чугун КЧ35, НВ163	42Н9, Ra=6,3	50
27	Сталь 38ХС, sв=950 МПа	22Н5, Ra=0,4	45
28	Сталь 50, sв=900 МПа	37Н9, Ra=6,3	70
29	Чугун ЖЧХ, НВ280	32Н7, Ra=1,6	65
30	Чугун ВЧ60, НВ250	27Н5, Ra=0,4	55

Практическое занятие №5

Расчет режима резания при фрезеровании

Цель работы: Изучить методику назначения режима резания по таблицам нормативов. Ознакомиться и приобрести навыки работы с нормативами.

ОБЩИЕ СВЕДЕНИЯ

Фрезерование – один из самых производительных методов обработки. Главное движение (движение резания) при фрезеровании – вращательное; его совершает фреза, движение подачи обычно прямолинейное, его совершает фреза. Фрезерованием можно получить деталь точностью по 6-12 квалитету шероховатостью до Ra=0,8 мкм. Фрезерование осуществляется при помощи многозубого инструмента – фрезы. Фрезы по виду различают: цилиндрические, торцевые, дисковые, прорезные и отрезные, концевые, фасонные; по конструкции – цельные, составные и сборные.

При торцевом фрезеровании (обработка торцевой фрезой) диаметр фрезы D должен быть больше ширины фрезерования В, т.е. D=(1,25¸1,5)В.

Для обеспечения производительных режимов работы необходимо применять смещенную схему фрезерования (есть симметричная схема), для чего ось заготовки смещается относительно оси фрезы.

При цилиндрическом фрезеровании различают встречное фрезерование, – когда вектор скорости (направление вращения фрезы) направлен навстречу направлению подачи; и попутное фрезерование, когда вектор скорости и направление подачи направлены в одну сторону. Встречное фрезерование применяют для черновой обработки заготовок с литейной коркой, с большими припусками. Попутное фрезерование применяют для чистовой обработки нежестких, предварительно обработанных заготовок с незначительными припусками.

Глубина резания (фрезерования) t во всех видах фрезерования, за исключением торцевого фрезерования и фрезерования шпонок, представляет собой размер слоя заготовки срезаемой при фрезеровании, измеряемый перпендикулярно оси фрезы. При торцевом фрезеровании и фрезеровании шпонок шпоночными фрезами – измеряют в направлении параллельном оси фрезы.

При фрезеровании различают подачу на один зуб Sz подачу на один оборот фрезы S и минутную подачу Sм мм/мин, которые находятся в следующем соотношении:

Sм= S×n= Sz×z×n

Где n – частота вращения фрезы, об/мин;

z – число зубьев фрезы.

При черновом фрезеровании назначают подачу на зуб; при чистовом фрезеровании – подачу на один оборот фрезы.

Скорость резания – окружная скорость фрезы, определяется режущими свойствами инструмента. Ее можно рассчитать по эмпирической формуле [2] , [3], или выбрать по таблицам нормативов [4], [7].

Пример решения задачи.

На вертикально-фрезерном станке 6Р12 производится торцевое фрезерование плоской поверхности шириной В=80 мм, длиной l=400 мм, припуск на обработку h=1,8 мм. Обрабатываемый материал серый чугун СЧ30, НВ220. Заготовка предварительно обработана. Обработка окончательная, параметр шероховатости обработанной поверхности Ra=3,2 мкм. Необходимо: выбрать режущий инструмент , назначить режим резания с использованием таблиц нормативов, определить основное (технологическое) время.

Решение

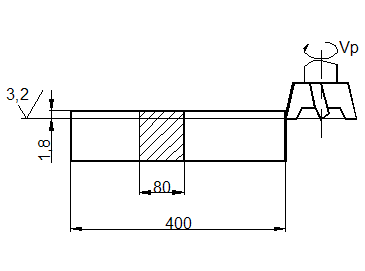

Эскиз обработки

Рис. 3

1. Выбор инструмента.

Для фрезерования на вертикально-фрезерном станке заготовки из чугуна выбираем торцевую фрезу с пластинками из твердого сплава ВК6 [2] или [3], диаметром D=(1,25¸1,5)×В=(1,25¸1,5)×80=100¸120 мм. Принимаем D=100 мм; z=10, ГОСТ 9473-71 [2] или [3].

Геометрические параметры фрезы: j=60°, a=12°, g=10°, l=20°, j1=5°.

Схема установки фрезы – смещенная.

2. Режим резания.

2.1 Глубина резания.

Заданный припуск на чистовую обработку срезают за один проход, тогда

t=h=1,8 мм

2.2 Назначение подачи.

Для получения шероховатости Ra=6,3 мкм подача на оборот S0=1,0¸0,7 мм/об [4].

Тогда подача на зуб фрезы

мм/зуб.

2.3 Период стойкости фрезы.

Для фрез торцевых диаметром до 110 мм с пластинками из твердого сплава применяют период стойкости

Т=180 мин [4],

2.4 Скорость резания , допускаемая режущими свойствами инструмента.

Для обработки серого чугуна фрезой диаметром до 110 мм, глубина резания t до 3,5 мм, подаче до 0,1 мм/зуб.

V=203 м/мин [4],

С учетом поправочных коэффициентов Kmv=1; Knv=1; при ; КБV=1; Kjv=1 [4],

V=V× Kmv× Knv× КБV× Kj=203×1=203 м/мин.

Частота вращения шпинделя, соответствующая найденной скорости резания

об/мин.

Корректируем по паспорту станка

n=630 об/мин.

Действительная скорость резания

м/мин.

2.5 Минутная подача Sм=Sz×z×n=0,1×10×630=630 мм/мин. Это совпадает с паспортными данными станка.

3. Мощность, затрачиваемая на резание.

При фрезеровании чугуна с твердостью до НВ229, ширине фрезерования до 85 мм, глубине резания до 1,8 мм, подаче на зуб до 0,13 мм/зуб, минутной подаче до 660 мм/мин

Np=3,8 кВт [4],

3.1 Проверка достаточности мощности станка

Мощность на шпинделе станка Nшп=Nд×h

Nд=7,5 кВт; h=0,8 (по паспорту станка)

Nшп=7,5×0,8=6 кВт.

Так как Nшп=6 кВт >Np=3,8 кВт, то обработка возможна.

4. Основное время

, мкм

где L=l+l1.

Для торцового фрезерования фрезой диаметром 100 мм, ширине фрезерования 80 мм

l1=23 мм [4],

мин.

Задание на практическое занятие №5

Выполнить расчет режима резания по таблицам нормативов по заданному варианту.

Исходные данные приведены в таблице 5.

Порядок работы аналогичен предыдущим.

Таблица 5

№	Вид заготовки и ее характеристика	В, мм	l, мм	h, мм	Вид обработки и параметр шероховатости, мкм	Модель станка
1	2	3	4	5	6	7
1	Серый чугун СЧ30, НВ200	100	600	5	Торцовое фрезерование, Ra=12,5	6Р12
2	Серый чугун СЧ20, НВ210	150	500	4	Торцовое фрезерование, Ra=1,6	6Р12
3	Сталь 38ХА, sв=680 Мпа	80	400	6	Торцовое фрезерование, Ra=12,5	6Р12
4	Сталь 35, sв=360 Мпа	90	480	3,5	Торцовое фрезерование, Ra=1,6	6Р12
5	Серый чугун СЧ15, НВ170	50	300	3,5	Цилиндрическое фрезерование, Ra=3,2	6Р82Г
6	Серый чугун СЧ10, НВ160	80	250	1,5	Цилиндрическое фрезерование, Ra=3,2	6Р82Г
7	Сталь 40ХН, sв=700 Мпа	70	320	4	Цилиндрическое фрезерование, Ra=12,5	6Р82Г
8	Сталь Ст3, sв=600 Мпа	85	600	1,5	Цилиндрическое фрезерование, Ra=3,2	6Р82Г
9	Сталь 40Х, sв=750 Мпа	10	100	5	Фрезеровать паз, Ra=6,3	6Р12
10	Сталь Ст5, sв=600 Мпа	12	80	8	Фрезеровать паз ,Ra=6,3	6Р12
11	Серый чугун СЧ20, НВ180	20	120	10	Фрезеровать паз ,Ra=6,3	6Р12
12	Серый чугун СЧ20, НВ200	15	75	8	Фрезеровать паз ,Ra=6,3	6Р82Г
13	Сталь 20Х, sв=580 Мпа	8	110	8	Фрезеровать паз ,Ra=6,3	6Р82Г
14	Сталь 50, sв=750 Мпа	12	120	6	Фрезеровать паз ,Ra=6,3	6Р82Г
15	Бронза Бр АЖН 10-4 НВ170	100	300	4	Торцовое фрезерование, Ra=12,5	6Р12
16	Латунь ЛМцЖ 52-4-1, НВ220	60	180	1,5	Торцовое фрезерование, Ra=1,6	6Р12
17	Серый чугун СЧ30, НВ220	180	200	4,5	Торцовое фрезерование, Ra=12,5	6Р12
18	Серый чугун СЧ20, НВ220	110	280	2,5	Торцовое фрезерование, Ra=3,2	6Р12
19	Сталь 30ХНЗА, sв=800 Мпа	80	320	5	Цилиндрическое фрезерование, Ra=12,5	6Р82Г
20	Сталь 30ХН, sв=780 МПа	115	300	3	Цилиндрическое фрезерование, Ra=3,2	6Р82Г
21	Сталь 45, sв=650 МПа	40	280	1,8	Цилиндрическое фрезерование, Ra=1,6	6Р82Г
22	Сталь 20, sв=500 МПа	35	400	3,5	Цилиндрическое фрезерование, Ra=6,3	6Р82Г
