OD12-2400, Gпрд=12 дБи; CA130094, Gпрм=24 дБи.
5. Характеристики усилителей
Тип усилителя |
Выходная мощность, Pус, дБм |
КУ приемного усилителя, дБ |
МАНУС - 212-32 | 27 | 21 |
МАНУС - 212-4 | 20 | 16 |
МАНУС - 212-01B | 20 | 14 |
МАНУС -212-20B1 | 33 | 25 |
МАНУС -212-10FFZ | 30 | 20 |
MANUS -BT | 30 | н/п |
MANUS -BR | н/п | 20 |
У нас усилителей нет.
Подставляем данные в общую формулу для значения усиления линии и получаем:
Y =Pпрд - Jпрд + Gпрд + Gпрм - Jпрм - Pmin=24-1,35+12+24-1,35-(-84)=141,3 дБ
Y=141,3 соответсвует по графику дальности равной 17 км, что не противоречит расположению малых офисов относительно главного офиса. (3 малых офиса находятся от главного офиса на расстояниях в 15 км).

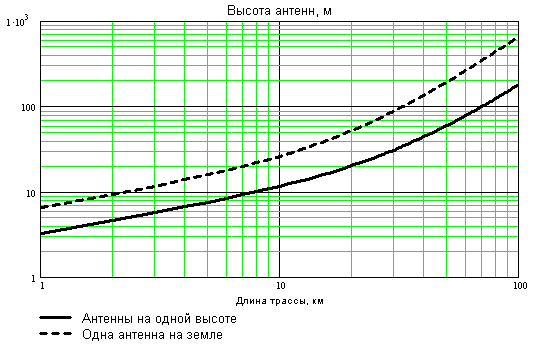

Высоту установки антенн при условии идеально гладкой Земли можно определить по следующему графику.
При расстоянии между малым офисом и главным офисом в 15 км получаем , что антенна главного офиса должна быть на высоте в 15 метров, а антенна малого офиса, с учетом того что препятствия не должны закрывать прямую видимость и с учетом того что Земля круглая, должна быть на высоте 5 метров.
Пояснение
Во-первых. Практически все радиооборудование беспроводных сетей, поступающее в Россию, работает в диапазоне частот 2,4- 2,4835 ГГц, что соответствует длине волны 12,5 см. Такие волны распространяются вдоль прямой линии, соединяющей антенны и называемой линией визирования. Из этого следует, что препятствия не должны закрывать линию визирования. Не следует забывать, что Земля круглая. Поэтому даже в степи, при абсолютно ровной поверхности, чтобы обеспечить прямую видимость, антенны необходимо поднимать.
Во-вторых. Необходимо обеспечить такие значения параметров радиолинии, чтобы мощность полезного сигнала на входе приемника была равна или немного превышала значение реальной чувствительности приемника. Если это условие не выполняется - радиолиния работать не будет. Если превышение слишком большое - увеличивается риск создания помех другим радиосредствам, работающим в том же диапазоне.
И в-третьих. Следует знать, что практически все расчеты в радиотехнике ведутся в децибелах. Для перевода в децибелы необходимо взять десятичный логарифм числа и умножить его на 10. Например, 1 000 000 будет равно 60 дБ, а 0,001 - -30 дБ. Преимущества использования децибелов состоят в том, что вместо умножения исходных чисел достаточно сложить их в децибелах, а для деления - вычесть из делимого делитель, также выраженные в децибелах. Еще одно преимущество - отсутствие необходимости написания большого количества нулей или использования показателей степени. И еще одна тонкость. Часто можно встретить не просто дБ, а, например - дБм, дБи и другие буквы после дБ. Что это означает? Означает ту единицу, по отношению к которой берется децибел. Так, дБм - это децибел к милливатту, т.е. исходное значение в милливаттах необходимо разделить на 1 милливатт и уже после этого вычислить значение в дБ. Это делается для того, чтобы избавиться от размерности и помнить, к какой единице измерения привязаны переменные.
Также крайне необходимо знать:
Знать необходимо энергетические параметры радиолинии, входящие в выражение для мощности полезного сигнала на входе приемника и реальную чувствительность приемника. Мощность полезного сигнала в точке приема определяется выражением
В этих выражениях используются следующие параметры радиолинии:
Pпрд - выходная мощность передатчика Оборудование беспроводных сетей обычно имеет выходную мощность в пределах от 8 до 20 дБм.
Gпрд и Gпрм - коэффициенты усиления передающей и приемной антенны. Какую антенну назначить передающей, а какую приемной - разницы нет. Коэффициенты усиления типовых антенн беспроводных сетей имеют значения от 2 до 24 дБи, т.е. децибел по отношению к коэффициенту усиления изотропной антенны, равномерно излучающей во всех направлениях с единичным усилением (0 дБ). Иногда производители не сообщают значения рассмотренных параметров, а указывают значение эквивалентной изотропно излучаемой мощности (ЭИИМ) - Equivalent Isotropic Radiated Power (EIRP). ЭИИМ есть произведение мощности передатчика на коэффициент усиления передающей антенны PпрдGпрд или сумма этих величин в децибелах.
l - длина волны. В рассматриваемых системах равна 0,125 м.
r - дальность передачи.
Lдоп - дополнительные потери, обусловленные целым комплексом причин, включая ослабление сигнала в соединительных разъемах, потери из-за несовпадения поляризации антенн и т.п. В рассматриваемых радиолиниях обычно полагают Lдоп = 10 дБ.
Z - запас помехоустойчивости к внешним помехам, величина которого определяется электромагнитной обстановкой в районе размещения радиолинии и обычно задается в пределах от 5 до 15 дБ.
Кроме этого, при использовании внешних антенн, подключаемых к радиооборудованию с помощью коаксиальных кабелей, необходимо знать длину кабелей и величину погонного затухания в них, выражаемого в дБ/м. Результирующее затухание в кабелях добавляется к величине Lдоп.
Реальную чувствительность приемника обозначают как Pmin, что соответствует физическому смыслу этого показателя, определяющего минимально необходимую для нормального приема мощность полезного сигнала на входе приемника. Величина этого параметра для приемников беспроводных сетей лежит в пределах от -94 до -67 дБм. Следует иметь в виду, что с увеличением скорости передачи реальная чувствительность ухудшается (численное значение Pmin увеличивается).
Для нашего случая значения таковы:
Рпрд=24 дБм; Gпрд=12 дБи; Gпрм=24 дБи; l=0,125 м; r=15000 м;
Lдоп=10 дБ, но учитывая величину погонного затухания в кабеле общей длиной 30 метров (это в расчете на 2 антенны сразу) при jпрм=0,09 дБ/м и jпрд=0,09 дБ/м, получаем: Lдоп=10+0,09*(15+15)=10+2,7=12,7 дБ; Z=5дБ.
Итак, мощность полезного сигнала в точке приема определяется выражением:
Pпрм=24+12+24+20*lg(0,125)-20*lg(4*3,14)-20*lg(15000)-12,7-5=-81,26 дБ.
Необходимо сделать:
Во-первых. Рассчитать высоту подвеса антенн. Для ориентировочной оценки на ровном рельефе при одинаковой высоте антенн можно использовать простую формулу, учитывающую сферичность Земли и расстояние между антеннами. Высота подвеса антенн в метрах равна:
где r - расстояние между антеннами в километрах.
Когда одна антенна находится на уровне поверхности Земли, коэффициент 8,24 в формуле надо заменить на 4,12.
Если на трассе между антеннами есть неровности, необходимо построить профиль трассы с учетом сферичности Земли. Делается это так. По величине требуемой дальности r с помощью графика определяется величина подъема Земли в центре трассы и на лист бумаги наносятся три точки: с нулевой высотой на концах трассы и с высотой, полученной по графику, в центре трассы. Через эти точки строится дуга окружности, являющаясяя уровнем моря для построения трассы. На эту дугу в выбранном масштабе переносятся с топографической карты точки уровней высот. Полученные точки соединяются отрезками прямой, в результате получается профиль трассы, подобный изображенному на рис.1.
В нашем случае: h1=hпрд=15 м; h2=hпрм=5 м.
2.8. Рассчет пропускной способности глобальной сети.
Гилберт Хелд[1]
В случае с вычислительными сетями известный постулат "время - деньги" звучит так: "скорость влетает в копеечку". Как рассчитать необходимую скорость канала связи, исходя из параметров локальной сети?
1. Сдвиг по фазе.
Информационная структура, где две локальные сети соединены между собой каналом связи глобальной сети, больше похожа на систему очередей другого типа, именуемого одноканальной двухфазной системой. На Рис. 1 показана схема соединения двух локальных сетей при помощи мостов или маршрутизаторов. Обратите внимание, что для передачи кадра данных от одной локальной сети к другой он должен быть обслужен двумя устройствами (в данном случае двумя мостами или двумя маршрутизаторами), поэтому такая схема может быть описана в рамках одноканальной многофазной модели. (Описание потока данных от одной локальной сети к другой в рамках одноканальной многофазной модели является математически корректным, однако так ли уж необходимо работать именно в рамках такой модели? Ответить на этот вопрос помогает анализ потока данных от одной сети к другой.)
Наиболее узкое место информационного потока между двумя удаленными друг от друга локальными сетями - канал связи глобальной сети, пропускная способность которого обычно существенно меньше скорости работы локальной сети.
