| Ширина диаграммы направлености в вертикальной плоскости OD12-2400 | 9 |
| Ширина диаграммы направлености в вертикальной плоскости OD9-2400 | 14 |
| Рабочий диапазон частот | 2400-2500 MHz |
| Коэффициент усиления в рабочей полосе OD12/OD9 | 12dBi/9 dBi |
| Сопротивление | 50 OHMS |
| Разьем "N" типа | Female |
| Поляризация | Вертикальная |
| Вес антенны OD12/OD9 | 1,5кг. /1 кг. |
| Размер OD12/OD9 | 109x2,5 /69x2,5 (cm) |
| Производство | Великобритания |
2.7. Расчет дальности беспроводных каналов диапазона 2,4 ГГц
Порядок расчета

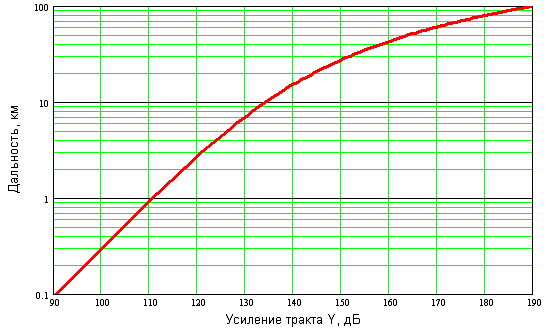

Возможны 5 различных вариантов радиолиний, представленные в первой таблице. Для выбранного варианта вычисляется значение усиления линии Y (значения переменных, входящих в формулы, представлены в таблицах) и по графику определяется дальность.
Порядок расчета: вычисляется Y и по графику определяется дальность.
|
Вариант радиолинии |
Формула для расчета Y |
| 1. Со штатными антеннами без усилителей. |
Pпрд + Gпрд + Gпрм - Pmin |
| 2. С внешними антеннами без усилителей. |
Pпрд - Jпрд + Gпрд + Gпрм - Jпрм - Pmin |
| 3. С внешними антеннами и передающими усилителями. |
Pус + Gпрд + Gпрм - Jпрм - Pmin |
| 4. С внешними антеннами и приемными усилителями. |
Pпрд - Jпрд + Gпрд + Gпрм - Pmin (при Kпрм > Jпрм) |
| 5. С внешними антеннами и приемо-передающими усилителями. |
Pус+ Gпрд + Gпрм - Pmin (при Kпрм > Jпрм) |
В нашем случае вариант радиолинии с внешними антеннами без усилителей. Исходные данные для расчета Y
1. Выходная мощность Pпрд и коэффициенты усиления штатных антенн Gпрд, Gпрм.
|
Аппаратура |
Pпрд, |
Gпрд, Gпрм, |
||
| Радиомосты Cisco-AIR, серия 350 | 20 | 2 | ||
| Aironet 4800, Cisco-AIR 340 | 15 | 2 | ||
| ORiNOCO (WaveLAN Turbo 11) | 15 | 0 | ||
| BreezeNET DS.11 | 18 | 2 | ||
| BreezeNET PRO.11D, BreezeLink-121 | 15 | нет | ||
| BreezeACCESS unlimited | 33 | 16 | ||
У нас выходная мощность BU-DS.11D: Pпрд =24 дБм.
2. Реальная чувствительность приемника Pmin дБм при BER=1e-5 (зависит от скорости передачи)
|
Аппаратура |
Скорость передачи, Мбит/с |
|||
|
1 |
2 |
5,5 |
11 |
|
| Cisco-AIR 350 | -94 | -91 | -89 | -85 |
| Cisco AIR 340, BR500, 4800 | -90 | -88 | -87 | -84 |
| ORiNOCO | -94 | -91 | -87 | -82 |
| BreezeNET DS.11 | -89 | -86 | -84 | -80 |
|
Аппаратура |
Скорость передачи, Мбит/с |
||
|
1 |
2 |
3 |
|
| BreezeNET PRO.11D, BreezeLink-121 | -86 | -78 | -72 |
| BreezeACCESS | -81 | -75 | -67 |
В нашем случае для BreezeNET DS.11 реальная чувствительность приемника:
Pmin = -84 дБм
3. Затухание в кабеле Jпрд, Jпрмопределяется как произведение погонного затухания на длину кабеля.
|
Тип кабеля |
дБ/м |
| РК50-17-51 | 0.09 |
| РК50-7-58 | 0.22 |
| Belden 9913 | 0.24 |
Используется кабель РК50-17-51, следовательно погонное затухание составляет 0,09 дБ/м. В расчете на одну антенну берется 15 м кабеля. Получаем, что затухание в кабеле: Jпрд=0,09*15=1,35 дБ; Jпрм =0,09*15=1,35 дБ.
4. Коэффициент усиления антенны G
|
Шифр |
Тип антенны |
G, дБ |
ДН гор, гр |
ДН вер, гр |
| OD12-2400 | Колинеарная | 12 | 360 | 7 |
| OD9-2400 | Колинеарная | 9 | 360 | 17 |
| OD6-2400 | Колинеарная | 6 | 360 | 60 |
| GRAD/12-2401 | Колинеарная | 12 | 360 | 7 |
| GRAD/11-2400 | Колинеарная | 11 | 360 | 7 |
| GRAD/7-2402 | Колинеарная | 7 | 360 | 30 |
| IMAG5-2400 | Автомобильная на магнитном основании | 5 | 360 | ~70 |
| GRAD/3-2403 | Колинеарная | 3 | 360 | 60 |
| RM3-2400 | Диполь - автомобильная | 2,5 | 360 | ~180 |
| TTOH/11 | Всенаправленная с горизонтальной поляризацией | 11 | 360 | 7 |
| OD12-2400/ODR12-Kit | Колинеарная с отражателем | 14 | 180 | 7 |
| GRAD/15-2487 | Волноводно-щелевая | 13 | 90 | 18 |
| OD9-2400/ODR9-Kit | Колинеарная с отражателем | 11 | 180 | 14 |
| GRAD/10-2486 | Колинеарная с отражателем | 11 | 180 | 20 |
| OD6-2400/ODR6-Kit | Колинеарная с отражателем | 8 | 180 | 25 |
| TTSH/14 | Волноводно-щелевая с горизонтальной поляризацией | 14 | 90 | 12 |
| TTSV/14 | Волноводно-щелевая | 14 | 90 | 12 |
| DC-CA/24-PGA | Параболическая | 24 | 10 | 15 |
| SCR14-2400 | Уголковая | 14 | 35 | 44 |
| SCR9-2400 | Уголковая | 9 | 65 | 75 |
| P7F-2400S | Секторная плоская | 7 | 60 | 45 |
| DS21 - 2400 | Плоская антенная решетка | 21 | 8 | 15 |
| DS16 - 2400 | Плоская антенная решетка | 16 | 20 | 21 |
| DS14 - 2400 | Плоская антенная решетка+ встоенная грозозащита | 14 | 32 | 40 |
| DS13 - 2400 | Плоская антенная решетка | 13 | 38 | 40 |
| DS10 - 2400 | Плоская антенная решетка | 10 | 38 | 58 |
Коэффициент усиления антенны:
