Реферат: Анализ погрешностей волоконно-оптического гироскопа

Принцип взаимности хорошо иллюстрируется известной теоремой Лоренца для взаимных систем . Если характеризовать две электрод магнитные волны векторами , и ,, где - вектор напряженности электрического поля, а - вектор напряженности магнитного поля, то принцип взаимности выполняется для систем, у которых

(1.29)

где - антисимметричные тензоры магнитной и диэлектрической

проницаемостей материальной среды соответственно.

Условием невзаимности является неравенство нулю приведенного выше соотношения. К средам, проявляющим невзаимность, относятся магнитно-гиротропные материалы (ферромагнетики): электрически гиротропные среды (диамагнетики), находящиеся под действием магнитного поля; прозрачные диэлектрики; среды, совершающие поступательное движение относительно любой системы координат, в которой задано электромагнитное поле; вращающиеся среды; канализирующие системы типа волноводов и световодов. Последние случаи представляют особый интерес, поскольку при вращении ВОГ появляется фазовая невзаимность, дающая фазовую разность Саньяка.

При вращательном движении среды условие невзаимности имеет вид

(1.30)

Наличие канализирующей среды в ВОГ (световода) приводит к появлению ряда невзаимных эффектов, приводящих к появлению «паразитной» разности фаз встречно бегущих лучей. Эта паразитная разность фаз существенно искажает «полезную» фазу Саньяка, увеличивает значение надежно регистрируемой фазы Саньяка (т.е. ухудшает чувствительность прибора). Кроме того паразитная разность фаз, обусловленная невзаимными эффектами, носит зачастую характер случайных флуктуаций.

Исключение случайных флуктуаций может потребовать длительного накопления (интегрирования) выходного сигнала ВОГ, с тем чтобы выделить полезную составляющую (как показано в [1] в некоторых экспериментальных установках высокочувствительных ВОГ время интегрирования доходит до минут и даже до десятков минут).

Применительно к ВОГ анализ принципа взаимности удобно проводить для цепи с четырьмя входами и выходами . Для оптического волновода четыре входа соответствуют вводам излучения вдоль двух взаимно перпендикулярных направлений поляризации на каждом конце волокна. Соответствующие входы и выходы определяются вдоль идентичных поляризационных осей.

Отсюда следует, что в случае ввода излучения с исходным направлением поляризации Х свет, выходящий с ортогональным направлением поляризации У, будет обладать различными набегами фазы в каждом направлении распространения, а свет, выходящий с исходным направлением поляризации X, будет обладать одинаковыми набегами фазы для каждого направления распространения.

В этом часть требований, налагаемых интерпретацией теоремы взаимности Лоренца, которая постулирует, что в случае линейной системы оптические пути в точности взаимны, если данная входная пространственная мода оказывается такой же на выходе.

Одним из параметров пространственной моды является поляризация; второй параметр также должен быть определен, например пространственное распределение (расположение) моды. Следовательно, на конце контура ВОГ должны быть как поляризационный фильтр (селектирующий исходную поляризацию), так и пространственный фильтр, что будет удовлетворять принципу взаимности Лоренца .

Эти довольно простые устройства в конструкции ВОГ (при условии, что они могут быть реализованы с достаточной точностью) будут гарантировать условия взаимности в системе, но только в том случае, если выполняется условие линейности. Если же нелинейности значительны, то ВОГ будет обладать взаимностью в том случае, если имеется точная симметрия относительно средней точки волоконного контура. Это условие подразумевает, что энергия, вводимая в каждый конец контура, одинакова и что свойства волокна равномерно распределены (или по крайней мере симметричны).

Мощность оптического излучения, вводимого в волокно, столь мала (всегда меньше чем 1...2 мВт), что, казалось бы, нелинейностями можно пренебречь. Однако чувствительность ВОГ к невзаимностям чрезвычайно высока и нелинейные эффекты (в частности, эффект Керра) приводят к заметным не взаимностям, эквивалентным скорости вращения выше 1 град/ч . В оптическом волокне имеет место вращение плоскости поляризации линейно-поляризованного света под действием внешнего магнитного поля (эффект Фарадея).

Вращение Фарадея — это другой невзаимный эффект. В случае линейно-поляризованного света полное вращение зависит от линейного интеграла тока, взятого по оптическому пути. В случае ВОГ этот интеграл равен нулю в магнитном поле Земли. Однако, более тщательное изучение взаимодействия света в волокне и магнитного поля вдоль волокна указывает на то, что истинным источником вращения является индуцированное круговое двойное лучепреломление и что упомянутый выше простой подход оказывается полезным только в том случае, если обе круговые компоненты поляризации (правая и левая) обладают одинаковыми амплитудами. Это справедливо только для случая линейно-поляризованного света.

При распространении света в волокне имеют место все возможные состояния поляризации и процент пребывания света в каждом собственном круговом поляризационном состоянии Фарадеевского ротатора изменяется вдоль оптического пути случайным образом. Это приводит в результате к определенной разности фаз для двух направлений распространения линейно-поляризованной моды на выходе.

Таким образом, ВОГ весьма чувствителен к магнитному полю Земли, и при конструировании ВОГ для измерения скорости вращения требуется магнитное экранирование (или обеспечение линейной поляризации света на всем пути в волокне). Предполагая, что магнитное поле Земли равно 27 и считая, что компенсация поля отсутствует на 5% длины волокна, можно получить значение отклонения фазы, которое эквивалентно скорости вращения Земли.

Вышеизложенные моменты включали невзаимные эффекты, индуцированные в волокне; однако, уже даже первые этапы при конструировании ВОГ с точки зрения сохранения взаимности в системе регистрации должны заключаться в том, чтобы обеспечить одинаковую длину оптических путей в ВОГ.

Из рис. 1.3. видно, что эта конфигурация не обладает свойством взаимности, так как пучок света, распространяющийся по часовой стрелке, проходит через делитель света дважды, а пучок света, распространяющийся против часовой стрелки, отражается от светоделителя дважды. Но в то же время взаимный оптический выходной путь от чувствительного контура идет в направлении обратно к источнику (от светоделителя к диоду), т. е. вдоль входного оптического пути.

Следовательно, добиться взаимности в системе регистрации можно, если поместить второй расщепитель пучка вдоль входногo оптического пути (рис. 1.5.).

Диапазон скоростей вращения, которые измеряются высокочувствительным гироскопом инерциальных систем управления, простирается от 0,1 град/ч до 400 град/ч. При LR = 100 м этим значениям скорости соответствует диапазон изменения фазы от 10 до 10 рад (рис.1.4.).

Рис 1.5. Схема ВОГ с постоянным смещением разности фаз.

К настоящему времени уже затрачены значительные усилия на увеличение чувствительности прибора к низким скоростям, и в то же время весьма мало внимания уделяется проблемам, связанным с увеличением требуемого динамического диапазона.

Как уже отмечалось, в случае необходимости измерения больших изменений интенсивности для данного изменения фазы нужно внести фазовый сдвиг p/2, т. е. интерферометр должен работать в режиме квадратуры. В этом режиме связь между изменениями интенсивности и изменениями фазы является линейной (до 1%) только до максимальных отклонений фазы в 0,1 рад. Компенсация нелинейности может быть осуществлена в самой системе регистрации, однако лишь до максимального отклонения фазы порядка 1 рад.

Существует ряд способов регистрации фазы, которые могут быть использованы при конструировании ВОГ.

Наиболее распространены схемы, где используется статическая разность фаз в 90° между двумя лучами и схемы с переменной разностью фаз в 90°.

Статическая невзаимная разность фаз между лучами, распространяющимися по часовой и против часовой стрелки, может создаваться, например, с помощью элемента Фарадея, размещаемого на одном конце волоконного контура ( рис. 1.5.). Изменения регистрируемой интенсивности на взаимном выходе соответствуют изменениям в значении относительной фазы для двух лучей, обегающих контур.

Этот способ имеет ряд недостатков. Небольшие изменения в интенсивности излучения источника эквивалентны паразитным изменениям фазы, а изменения в смещении на 90° также превращаются в эквивалентную считываемую скорость вращения.

Основываясь на принципах смещения фазы можно предложить другой принцип регистрации обладающий более высокой чувствительностью.

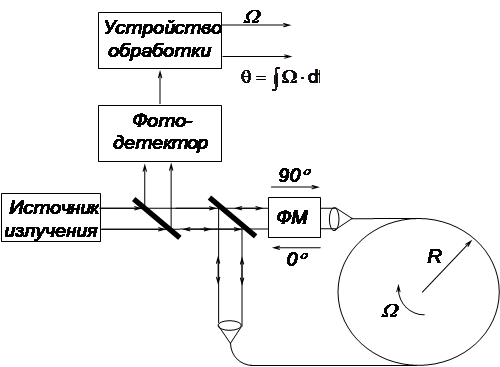

Относительная фаза для лучей, распространяющихся по двум направлениям, модулируется по фазе ( - p/2, p/2) на частоте 1/2Т (Т - время прохождения луча через контур). Таким образом, свет, инжектируемый в момент времени , в направлении по часовой стрелке испытывает задержку на 90°, свет, распространяющийся в направлении против часовой стрелки, не испытывает задержки (это определяется положением фазового модулятора, как показано на рис. 1.4.).
