Реферат: Проектирование мотоустановки среднемагистрального пассажирского самолета
2.3. Распределение нагрузок по длине и по сечениям воздухозаборника
2.3.1. Несимметричное распределение нагрузки
Характер несимметричного
распределения максимальных нагрузок по длине воздухозаборника в случае А'

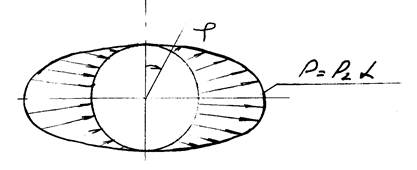

показан на рис. 8, а по сечению воздухозаборника на рис. 9
Распределение нагрузок по длине воздухозаборника
Рис. 8
Изменение максимальных нагрузок по сечению воздухозаборника
Рис. 9
Расчетные нагрузки в случае А' и Д' определяются по формуле:
p = f·q·(z/q)· Kza (1.6)
Нагрузки по длине мотогондолы определим, подставляя значения для случая А':
p = 2·2000·(±190/2000)· Kza = ±380Kza .
В случае Д':
p = 2·2000·(±160/2000)·Kza = ±320Kza .
Нагрузки по контуру мотогондолы определим, подставляя значения для случая А':
p = ((±190 – 180)/2000)·2·2000·Kzb = (20;-740)Kzb .
В случае Д':
p = ((±160 – 180)/2000)·2·2000·Kzb = (-40;-680)Kzb .
Суммарные нагрузки:
В случае А':
p = ±380 Kza Kzb·(+20;–740) .
В случае Д':
p = ±320 Kza Kzb·(-40;–680) .
2.3.2. Равномерное распределение нагрузки

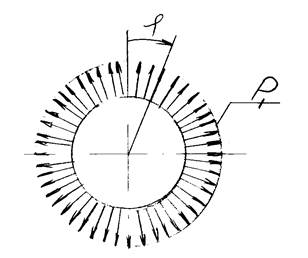

Характер распределения нагрузки p1 по сечениям воздухозаборника приведен на рис. 10
Характер распределения нагрузки p1 по сечениям воздухозаборника
Рис. 10
Таблица 4
Угол | Для всех углов | |||||
Расчетный случай | ||||||
А' | Д' | |||||
скоростной напор – q, кг/м2 |
||||||
х | Д' | 2000 | 2000 | 680 | 2000 | |
0 | 1,66 | -6640 | -6140 | |||
0,05 | 1,02 | -4080 | -4080 | |||
0,1 | 0,86 | -3440 | -3440 | |||
0,153 | 0,76 | -3040 | -3040 | |||
2.3.3. Распределение py по воздухозаборнику
Характер распределения нагрузки py приведен на рис. 11.
Величина нагрузки py по воздухозаборнику:
py = (1600/2210)·2·2000 = 2895,93py* .
Распределение py по воздухозаборнику
Рис. 11
Значения py* приведены в табл. 5.
Таблица 5
Значение нагрузки py*
Сечение | j | ||||||
х |
py* |
0 | |||||
0 | 0,435 | -1259 | -630 | 630 | 1260 | 630 | -630 |
0,05 | 0,370 | -1072 | -536 | 536 | 1072 | 536 | -536 |
0,1 | 0,305 |
-883 -883 |
-442 -883 |
442 883 |
883 883 |
442 | -442 |
0,153 | 0,235 | -681 | -681 | 681 | 681 | 341 | -341 |
0,1716 | 0,210 | -608 | -608 | 608 | 608 | 304 | -304 |
Коэффициент пересчета для случая Д':
Л = -1,3812 и py = -4000py*
2.3.4. Распределение нагрузки по воздухозаборнику от силы pz
Для случая А'
pz = ±380 Kza ·(+20;-740) Kzb
Таблица 5
Распределение нагрузки по длине и по контуру от силы pz
j | ||||||||
х |
Kza |
Kzb |
0° | 60° | 120° | 180° | 240° | 300° |
0 | 0,55 | 0,395 | 0 |
-174 -72 |
-174 -72 |
0 |
174 72 |
174 72 |
0,05 | 0,51 | 0,325 | 0 |
-162 -40 |
-162 -40 |
0 |
162 40 |
162 40 |
0,1 | -0,42 | 0,260 | 0 |
-134 -28 |
-134 -28 |
0 |
134 28 |
134 28 |
0,153 | -0,27 | 0,205 | 0 |
-85 -42 |
-85 -42 |
0 |
85 42 |
85 42 |
Суммарные аэродинамические нагрузки на воздухозаборник приведены в табл. 6, 7, 8 и 9
Таблица 6
Суммарные аэродинамические
нагрузки на воздухозаборник в случае А' и
L = 3,8 м (Рр, кг/м2)
j, град | ||||||
х | 0° | 60° | 120° | 180° | 240° | 300° |
0 | -7900 |
-7444 -7342 |
-6184 -6082 |
-5380 |
-5836 -5938 |
-7096 -7198 |
0,05 | -5752 |
-4778 -4656 |
-3706 -3584 |
-3008 |
-3382 -3504 |
-4454 -4576 |
0,1 | -4323 |
-4016 -4457 -3910 -4351 |
-3132 -2691 -3026 -2585 |
-2557 |
-2864 -2970 |
-3748 -3854 |
0,153 | -3721 |
-3806 -3763 |
-2444 -2401 |
-2353 |
-2614 -2657 |
-3296 -3339 |
0,1716 | -3528 |
-3581 -3591 |
-2315 -2375 |
-2312 |
-2563 -2553 |
-3171 -3161 |
