Реферат: Основы взаимозаменяемости
.

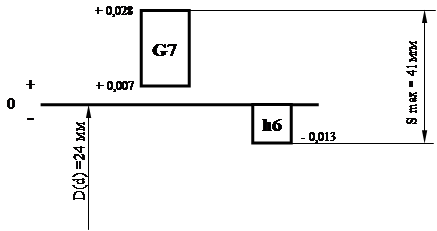

Рис.1.5. Схема полей допусков посадки Æ 24G9/h6
Задача 3.
1.13. По заданной посадке сопряжения заполняем итоговую таблицу и строим схему полей допусков.
Таблица 1.8.
|
Обозначение заданного соединения Æ 54 S9/m8 |
|||
| Параметры деталей посадки | Отверстие |
Условное обозначение Допуск TD (мм) Основное отклонение Предельное отклонение верхнее ES нижнее EI = ES - TD; EI = -0,053 - 0,074 = -0,127 Предельные размеры Dmax = D + ES; Dmax = 54 + (-0,053) = 53,947 (мм) Dmin = D + EI; Dmin = 54 + (-0,127) = 53,873 (мм) |
Æ 54 S9 0,074 (ES) -0,053 -0,127 53,947 53,873 |
| Вал |
Условное обозначение Допуск, мм Td Основное отклонение Предельное отклонение верхнее es (мм) es = ei + Td; es = 0,011 + 0,046 = 0,057 (мм) нижнее ei (мм) Предельные размеры dmax = d + es; dmax = 54+0,057 = 54,057 (мм) dmin = d + ei; dmin = 54 + 0,011= 54,011 (мм) |
Æ 54 m8 0,046 (ei) + 0,057 + 0,011 24 54,057 54,011 |
|
| Параметры посадки |
Номинальный размер, D ; d (мм) Зазор (натяг), Nmax = dmax - Dmin; Nmax = 54,057 - 53,873 = 0,184 (мм). Nmin = dmin - Dmax; Nmin = 54,011 - 53,947 = 0,064 (мм) Допуск посадки, мм TN = Nmax - Nmin; TN = 0,184– 0,064= 0,12 мм. Группа посадки Система допусков |
54 0,184 0,064 0,12 с зазором комбинир. |
|
Рис.1.6. Схема полей допусков посадки Æ 54 S9/m8
2. ЗАДАНИЕ 2. ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ СОЕДИНЕНИЙ, ПОДВЕРГАЕМЫХ СЕЛЕКТИВНОЙ СБОРКЕ
Цель задания:
1. Разобраться в сущности метода селективной сборки соединений.
2. Научиться определять предельные размеры деталей соединений, входящих в каждую группу, групповые допуски деталей, а также предельные групповые зазоры и натяги.
Содержание задания:
1. Определить параметры посадки сопряжения.
2. Определить групповые допуски вала и отверстия.
3. Вычертить схему полей допусков соединения, разделив и пронумеровав поля допусков отверстия и вала на заданное число групп сортировки.
4. Составить карту сортировщика, указав предельные размеры валов и отверстий в каждой размерной группе.
5. Определить групповые зазоры или натяги.
Исходные данные:
1. Номинальный размер, мм – Æ18.
2. Поле допуска: отверстие – N8, вал - h8.
3. Количество групп - 3.
Порядок выполнения:
2.1. Определяем параметры посадки сопряжения Æ18 N8/h8
TD = 27 мкм. Td = 27 мкм.
ES = - 3 мкм. es = 0
EI = -30 мкм. - 0,003 ei = - 27 мкм.
Æ 18 N8 – 0,03 Æ 18 h8 – 0,027
Определим предельные зазоры и натяги:
Smax = ES – ei = - 3 – (-27) = 24 мкм.
Nmax = es – EI = 0 – (-30) = 30 мкм.
2.2. Величину групповых допусков вала и отверстия определяем путем деления допусков на число размерных групп – n.
n = 3,
Td = Td/n; Td = 27/3 = 9
TD = TD/n; TD = 27/3 = 9
т.е. допуски всех размерных групп вала и отверстия будут равны между собой.
2.3. Выполним схему полей допусков соединения Æ18 N8/h8, детали которого следует рассортировать на три размерные группы.

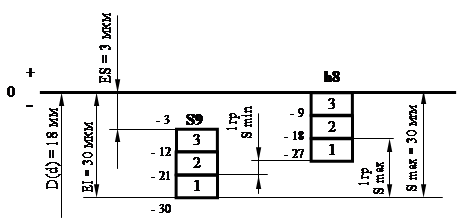

Рис. 2.1. Схема полей допусков соединения Æ18 N8/h8
2.4. Составим карту сортировщика, указав предельные размеры валов и отверстий в каждой размерной группе.
Таблица 2.1.
Карта сортировщика для сортировки на три
размерные группы деталей соединения Æ18 N8/h8
|
Номер размерной группы |
Размеры деталей, мм |
||
|
Отверстие |
Вал |
||
| 1 | свыше | 17,97 | 17,973 |
| до | 17,979 | 17,982 | |
| 2 | свыше | 17,979 | 17,982 |
| до | 17,988 | 17,991 | |
| 3 | свыше | 17,988 | 17,991 |
| до | 17,997 | 18 | |
2.5. Определим групповые зазоры или натяги.
В настоящее время для селективной сборки, как правило, используются посадки, в которых допуски отверстия и вала равны. Поэтому достаточно определить предельные зазоры или натяги только для одной (любой) размерной группы, так как соответствующие предельные зазоры или натяги будут иметь одинаковую величину:
1гр 2гр 3гр
S max = S max = Smax
1гр 2гр 3гр
S min = S min = Smin .
Предельные групповые зазоры равны:
1гр
S max = -0,03 – (-0,018) = - 0,012 мм.
1гр
S min = - 0,03 – 0,027 = - 0,003 мм.
3. ЗАДАНИЕ 3. ВЫБОР ПОЛЕЙ ДОПУСКОВ ДЛЯ ДЕТАЛЕЙ, СОПРЯГАЕМЫХ С ПОДШИПНИКАМИ КАЧЕНИЯ
Цель задания:
Научиться обосновано назначать посадки при сопряжении подшипников качения с валами и корпусами и обозначить эти посадки на чертежах.
Содержание задания:
1. Для заданного подшипника качения определить его конструктивные размеры, серию и вид нагружения колец.
2. Назначить посадки подшипника на вал и корпус.
3. Построить схемы полей допусков.
4. Назначить шероховатость и отклонения формы расположения на посадочные поверхности вала и корпуса под подшипник качения.
5. Вычертить эскизы подшипникового узла и деталей, сопрягаемых с подшипником, указав на них посадки соединений, размеры деталей, отклонения формы и шероховатость поверхностей.
Исходные данные:
1. Номер подшипника: 209.
2. Номер чертежа узла: 3.
3. Радиальная нагрузка, Н: 8300.
Порядок выполнения:
3.1. Определяем для подшипника качения конструктивные размеры, серию и вид нагружения колец.
Конструктивные размеры в соответствии с ГОСТ 3478-79 выберем в табл.П.1.8. [2, с.53]
