Реферат: Исследование применения сплавов системы Al-Mg-Si для производства поршней гоночных автомобилей
Таблица 2.3.
Влияние легирующих элементов на жаропрочность сплава типа АЛ9, термически обработанного по режиму Т5
|
Химический состав, %(остальное А1) |
Меха- нические свойства при 20° С |
Механические свойства при З00 оС |
|||||||
| Si | Mg | Mn | Сu | Fe |
sb кГ/мм2 |
d% |
sзоо кГ/мм2 |
Время, ч | d* % |
| 6 | 0,3 | 0,2 | 22 | 6,0 | 3 | 50 | 12,5 | ||
| 7 | 0,3 | — | — | 0,2 | 24 | 6,0 | 3 | 60 | 12 |
| 8 | 0,3 | __ | — | 0,2 | 26 | 5,0 | 3 | 65 | И |
| 9 | 0,3 | 0,2 | 28 | 5,0 | 3 | 75 | 70,5 | ||
| 6 | 0,5 | — | — | 0,2 | 27 | 4,0 | 3 | 65 | 11 |
| 7 | 0.5 | — | — | 0,2 | 28 | 4,0 | 3 | 70 | 11 |
| 8 | 0,5 | — | — | 0,2 | 29 | 3,5 | 3 | 85 | 10 |
| 9 | 0,5 | — | — | 0,2 | 31 | 3,5 | 3 | 85 | 9 |
| 7 | 0,5 | 0,5 | - | 0,2 | 28 | 3,5 | 3 | 80 | 8 |
| 8 | 0,5 | 0,5 | — | 0,2 | 29 | 3,0 | о | 95 | 8 |
| 9 | 0,5 | 0,5 | — | 0,2 | 29 | 3,0 | 3 | 110 | 7 |
| 9 | 0,5 | 0,5 | __ | 0,2 | 32 | 2,5 | 3 | 155 | 6 |
| 9 | 0,5 | 0,5 | — | 0,2 | 33 | 2,0 | 4 | 140 | 5 |
| 9 | 0,5 | 0,5 | 0,2 | 34 | 2,0 | 4 | 230 | 5 | |
| 9 | 0,5 | 0,5 | 0,5 | 0,2 | 34 | 1,5 | 4,5 | 190 | 4 |
| 1,0 | |||||||||
| 1,5 | |||||||||
| 2,0 | |||||||||
Сплавы испытывали в немодифицнрованном состоянии, поэтому пластичность их занижена.

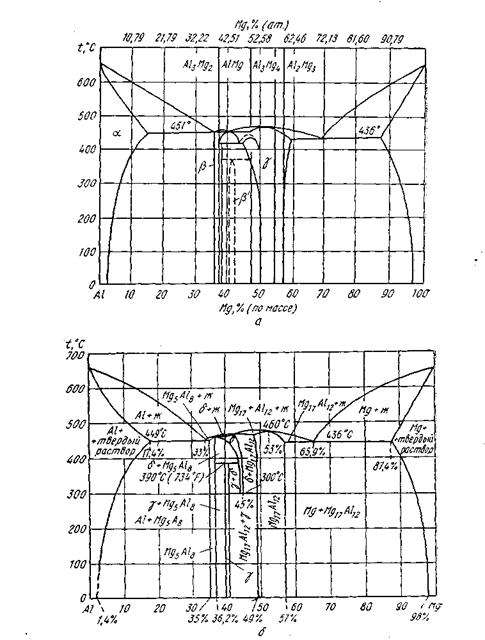

При температуре 400° С растворимость Mg2Si примерно в два раза выше растворимости кремния в твердом алюминии, тогда как в интервале температур закалки растворимости их практически одинаковы. Однако эффект термической обработки сплавов без магния и с магнием весьма различен. Это объясняется тем, что частицы фазы кремния формируются быстрее, чем частицы фазы Mg2Si, имеющей более сложный состав. Очевидно, при этом увеличивается межатомная связь по сравнению с межатомной связью двойных твердых растворов магния в алюминии и кремния в алюминии.
Один и тот же упрочнитель, например Mg2Si, неодинаково влияет на свойства сплавов. Так, содержание магния в сплаве АЛ9 на 30°о больше, чем в сплаве АЛ4, однако прочность последнего выше. Это можно объяснить более высоким содержанием кремния. Избыточное количество кремния не влияет на растворимость фазы Mg2Si, но благоприятно сказывается на форме ее выделения при старении. Очевидно, этим можно объяснить более высокую (на 25%) прочность сплава АЛ4 по сравнению со сплавом АЛ9.
По химическому составу сплав ВАЛ5 отличается от сплава АЛ9 небольшими добавками бериллия и титана, незначительно влияющими на структуру твердого раствора. Поэтому его жаропрочность близка к жаропрочности сплава АЛ9. Сплав ВАЛ5 имеет -следующий фазовый состав: a, Si, Mg2Si, Al3Ti, Be3SiFe.
|
|
Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20
