Реферат: Исследование применения сплавов системы Al-Mg-Si для производства поршней гоночных автомобилей
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
14 | Выполнение | 10 | 8 | 10 | 40 | 50 | 47 | 57 | 7 | 0 |
задания по экономике | ||||||||||
15. | Выполнение задания по охране труда | 13 | 14 | 7 | 50 | 57 | 57 | 64 | 7 | 0 |
16 |
Выполнение графической части |
14 | 12 | 7 | 57 | 64 | 64 | 71 | 7 | 7 |
17. | Оформление работы | 12 | 15 | 17 | 71 | 88 | 71 | 88 | 0 | 0 |

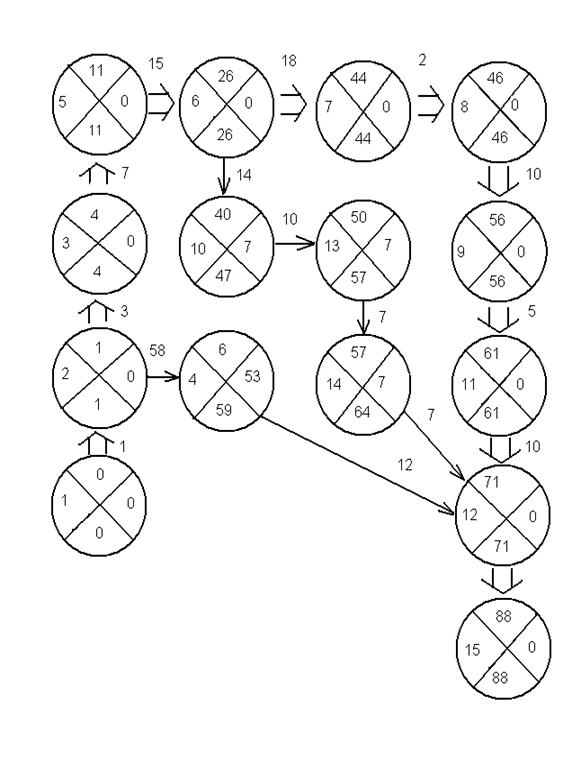

Сетевой график выполнения дипломной НИР.
Ткр. = 88 дней
5. ПРОМЫШЛЕННАЯ ЭКОЛОГИЯ И
БЕЗОПАСНОСТЬ ПРОИЗВОДСТВА
5.1. Общий анализ условий труда при проведении
исследований.
Для выявления действующих ОПФ и ВПФ, воздействующих на персонал при проведении исследований, был проведен общий анализ процесса, результаты которого представлены в таблицах 1-7
Таблица 5.1. Основные элементы производственного процесса, формирующего опасные и вредные производственные факторы.
№ п/п |
Наименование операции(раб. место,ОПФ, ВПФ) |
Мат-лы, сырьё,ком плектую- щие изд. |
Оборудование, приспособления, инструменты. |
Готовые изделия |
Произ- водств. среда. |
Окру- жающ среда. |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | Отжиг | Образцы 1R – 6R | Эл.печь | Образец | Воздух | Воздух |
2 | «Старение» | Образцы 1R – 6R |
Эл.печь |
Образец | Воздух | Воздух |
3 |
Металло-графический анализ: а)Очистка поверхности б)Шлифование поверхности образца в)Полирование поверхности образца г)Травление образцов д) Исследова- ние структуры с помощью оптического микроскопа |
1R – 6R 1R – 6R 1R – 6R Кислоты: уксусная, хлорная 1R – 6R Кислоты: Плавико- вая азотная 1R – 6R |
Шлифовальный станок, вытяж- ной шкаф Шлифовальная бумага Эл.полироваль- ная установка Вытяжной шкаф, ручное Микроскоп «Neophot» |
Образец Образец Образец Образец Образец |
Воздух, пыль Воздух, пыль Электро лит Травитель Воздух |
Воздух Воздух Воздух Воздух Воздух |
Таблица 5.1. (продолжение)
1 | 2 | 3 | 4 | 5 | 6 | 7 |
4 | Фотографирование шлифов | 1R – 6R фотопленка | Микроскоп «Neophot» | Фотопленка | Воздух | Воздух |
5 | Печатание фотографий |
Фотобумага, фиксаж, прояви- тель |
Увеличитель | Фотографии | Воздух | Воздух |
6 | Высушивание фотографий | Фотографии | Глянцеватель | Фотографии | Воздух | Воздух |
7 | Испытания на растяжение | 1R – 6R | Установка | Образец | Воздух | Воздух |
8 |
Испытания на ударную вязкость |
1R – 6R | Установка | Образец | Воздух | Воздух |
Таблица 5.2.
Количественная оценка опасных и вредных производственных факторов.
№ п/п |
Опасные и вредные производст- венные факторы |
Наименова- ние операции (раб. место, профессия) номер по табл.1 |
Значение фактора, действ. (ед. измере- ния) |
Регламен. нормами пред. – доп. Знач. |
Кол-во рабо- тающ., подвер- женных воздействию |
Прод. возд- ия (часы, мин.) |
Вероятность действия фактора (прод. возд./ прод. смены) х100% |
1 |
Повышенная температура |
1 2 |
20оС 50 оС |
45 оС |
1 1 |
2 ч. 30 мин – 8 ч. |
25 6,25 - 100 |
2 |
Запылён- ность воздуха рабочей зоны |
3а (мет.пыль, Al) |
2мг/м3 |
4мг/м3 |
1 | 15 мин | 3,125 |
3 |
Опасный уровень напряжения тока в сети |
1 2 3в 6 7 |
U=380 В I = 0,38 A |
U=36 В I=0,38 mA F=50 Гц при времени > 1,0 с |
1 1 1 1 1 |
2 ч 30 мин 8 ч 10 мин 20 мин 30 мин |
25 6,25 – 100 2,08 4,16 6,25 |
4 |
Загазован- ность воздуха раб. зоны |
3в 3г |
СHclO4 < 5мг/м3 CCH3COOH < 5 мг/м3 СHF < 0,01мг/м3 CHNO3 < 0,5 мг/м3 |
СHclO4 = 5мг/м3 CCH3COOH = 5 мг/м3 СHF = 0,01мг/м3 CHNO3 = 0,5 мг/м3 |
1 1 |
10 мин 5 мин |
2,08 1,04 |
5 |
Произв-ные вибрации |
3а | см. в таблице 7 | см. в таблице 7 | 1 | 15 мин | 3,125 |
6 |
Произв. шум |
3а | см. в таблице 6 | см. в таблице 6 | 1 | 15 мин | 3,125 |
