из которых 90% и на выходе сумматора получать правленный результат.

Временные сигналы

Временные сигналы формируются на выходах таймеров, программных задатчиков,одновибраторов и т.п. алгоритмов. К временным сигналам относятся такие параметры настройки , как постоянные времени,протяженность участка, время выдержки и т.п.Конкретная размеренность задается двумя параметрами: диапазоном и масштабом.

Табл.1.9.

Диапазон (задается для всего контроллера

Масштаб времени (задается индиви-дуально в каждом алгоблоке

Размерность

Младший

Старший

мин

Старший

Младший

Старший

мин

час

Численные сигналы

Численные сигналы - сигналы на выходах счетчиков и других алгоритмов, работа которых связанна со счетом событий. Числовыми могут быть и параметры настройки, например: число может задать граничное значение сигнала на выходе счетчика, номер этапа к которому

должна перейти логическая программа.

Дискретные сигналы

Дискретные сигналы обычно обрабатываются логическими алгоритмами и алгоритмами связанными с переключением сигналов. Дискретными могут быть и параметры настройки. Например, дискретные сигналы в алгоритме задания определяют, должна ли выполняться статическая балансировка.

Масштабный коэффициент

Масштабный коэффициент - это параметр настройки ряда алгоритмов, где требуется маштабирование, Этот коэффициент используется в алгоритмах аналогового ввода и вывода, в алгоритме суммирования с масштабиророванием и т.п.

Коэффициент пропорциональности

Коэффициент пропорциональности применяется в основном в алгоритмах регулирования в качестве параметра настройки.

Скорость изменения аналоговых сигналов

Скорость изменения аналоговых сигналов - это параметр настройки , задающий , например, скорость изменения сигнала при динамической балансировки или ограничении скорости в алгоритме "Ограничение скорости".

3. Функциональные возможности.

Регулирующий контроллер РЕМИКОНТ Р-130 является программируемым устройством. При подготовке к работе в нем программным путем создается структура, которая описывает информационную организацию контроллера и характеризует его как звено системы управления,

получившая название виртуальной <кажущейся> - т.е. не существующая как физическое тело. Эта виртуальная структура реализуется с помощью как аппаратных , так и программных средств.

3.1. Виртуальная структура.

Основным преимуществом микропроцессорных средств автоматического управления и регулирования является программируемость. Микропроцессорный контроллер по сути является миниатюрной электронной вычислительной масшиной(ЭВМ),решающей конкретную задачу. Как и ЭВМ контроллер имеет порты ввода и вывода информации и арифметическо-логическое устройство

(алгоритмические блоки) для ее обработки. При подготовке контроллера к работе в него вводится программа в которой определяются порты ввода - вывода информации , а также алгоритм его обработки. Таким образом, как бы создается структурная схема .

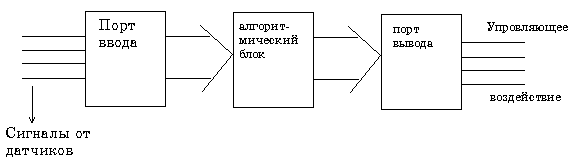

Рис.1.1.

Особенность заключается в том, что эта схема существует не в физическом смысле (в реальности), а на уровне программы, такие структурные схемы получили название

виртуальных-кажущихся. Для того чтобы изменить структуру ничего не надо отключать , переключать. Достаточно ввести новую программу с новой структурной связью и алгоритмом

обработки.

Виртуальная структура.

Виртуальная (кажущаяся) структура описывает информационную организацию контроллера и характеризует его как звено системы управления. Часть виртуальной структуры реализуется с помощью аппаратных средств, а часть - программно. Все программное обеспечение виртуальной структуры хранится в ПЗУ и пользавателю недоступно, независимо от реализации элементов виртуальной структуры.

Элементы виртуальной структуры.

1. Аппаратура ввода-вывода информации.

2. Аппаратура оперативного управления и портом.

3. Аппаратура интерфейсного канала.

4. Алгоритмические блоки.

5. Библиотека алгоритмов.

Аппаратура ввода-вывода информации.

Контроллер предназначен для обработки сигналов двух видов:

1. Аналоговых

2. Дискретных.

Регулирующие воздействия могут выдаваться на вход как в аналоговой так и в дискретной форме. При этом дискретные (импульсные) сигналы формируются программным путем и поступают к исполнительным механизмом через дискретные выходы. Таким образом при обработке аналоговых

сигналов осуществляется двойное преобразование : аналого-цифровое на входе и цифро-аналоговое на выходе Внешние цепи подключаются к контроллеру через два независимых канала А и Б. При этом контроллер может обрабатывать сигналы группы А или сигналы обеих групп. При

алгоритмической обработке сигналы групп А и Б могут "замешиваться" в одни общий массив информации. Все аналоговые и дискретные входы и выходы контроллера полностью универсальны и не привязаны к каким-либо функциям контроллера. Привязка входов и выходов осуществляется

пользователем и реализуется в процессе программирования.

Аппаратура оперативного управления и настройки.

Органы контроля и управления блоком контроллера располагаются на передних панелях и включают в себя цифровые и светодиодные индикаторы, для отображения оперативной информации, и набором клавиш. Этими органами пользуется оператор ведущий технологический процесс. Вид лицевой панели зависит от модели контроллера Пульт настройки -это

инструмент оператора -наладчика. С его помощью осуществляется выбор алгоблоков и алгоритмов обработки информации, а также создается виртуальная структура. Пульт настройки позволяет контролировать промежуточные значения сигналов внутри виртуальной структуры.

Аппаратура интерфейсного канала.

Каждый контроллер снабжен интерфейсом для связи с внешними устройствами (управляющей вычислительной машиной и т.п.),имеющими приемо-передатчик преобразующими передаваемую информацию в виде последовательного кода (биты) в параллельный код (байты).Обмен

информацией осуществляются только в цифровой форме.

Алгоритмические блоки

В исходном состоянии алгоритмические блоки как физическое устройство отсутствуют и ни какие функции по обработке сигналов контроллером не выполняются. Они появляются только тогда , когда в процессе технологического программирования в процессор записывается алгоритм

(программа) обработки сигналов.

Библиотека алгоритмов

Контоллер содержит обширную библиотеку алгоритмов (программ),обработки информации достаточную для реализации сравнительно сложных задач автоматического регулирования и

программного управления. Помимо алгоритмов автоматического регулирования и логико-программного управления в библиотеке имеется большой набор алгоритмов статического, математического, логического и аналого-дискретного преобразования сигналов.

3.2. Общие свойства алгоритмов и алгоблоков.

Входы-выходы алгоритма

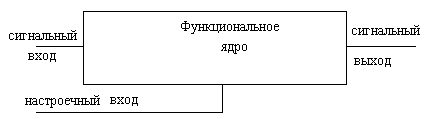

В общем случае алгоритм обработки информации характеризуется входными и выходными величинами и может быть представлены в виде.

Рис. 1.2.

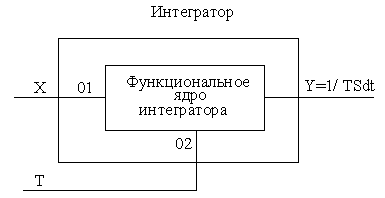

При этом в алгоритме различают два вида входов: а) сигнальные – по которым подается информация подлежащая обработке; б) настроечные - определяющими параметры настройки алгоритмов. Так, например, алгоритм интегрирования входного сигнала по времени может представлен в виде .

Рис. 1.3.

Число входов и выходов алгоритма не фиксируется и определяется, в первую очередь, алгоритмом настройки. Число входов любого алгоритма не может превышать 99,а число выходов 26.В частном случае алгоритм может не иметь входов и выходов. Все входе и выходы могут подвергаться конфигурированию. В ряде случаев, некоторые алгоритмы имеют неявные входы и выходы, имеющие специальное назначение и недоступные для конфигурирования. К таким алгоритмам относят алгоритмы ввода-вывода, приемо-передачи оперативного управления.

Например, при программировании какого-либо алгоблока алгоритмом ввода информации, его неявные входы подключаются к АЦП, обрабатывающим сигналом группы А ,а на выходах будут сформированы общедоступные сигналы. Поэтому, если на вход какого-либо функционального алгоритма нужно подать аналоговый сигнал, то этот вход при программировании

следует соединить с соответствующим выходом алгоритма аналогового ввода.

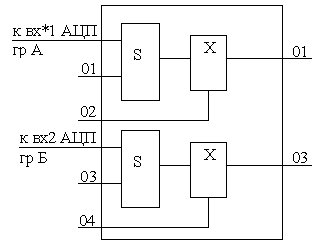

Алгоритм "Ввод аналоговой группы А"

с неявным входом

Рис. 1.4.
