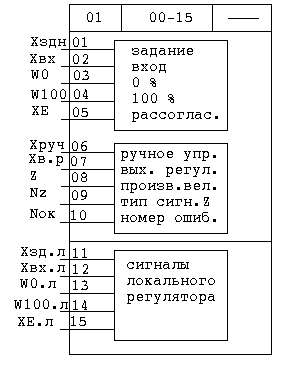

      Алгоритм имеет модификатор 0<=m=<15. Модификатор задает вид и спецефичес

   кие параметры регулятора, а именно:

      а) является регулятор обычным каскадным;

      б) имеет регулятор аналоговый или импульсный выход;

      в) предусматривается ли переход на внешнее задание;

      г) предусматривается ли режим дистанционного управления;



Nz	Тип сигнала
0 1 2 3 4 5 6 7 8 9	Дискретный Время,младший масштаб Время,старший масштаб Скорость,младший масштаб Скорость,старший масштаб Время импульса Масштабный коэффициент Kоэфф.пропорциональности Аналоговый Числовой

Вид регулятора	Мод	РЕЖИМЫ "ВНШ"	ЗАДАНИЯ"ДСТ"
обычный аналоговый	00 01 02 03	- - + +	- + - +
Обычны импульсный	04 05 06 07	- - + +	- + - +
каскадный аналоговый	08 09 10 11	- - + +	- + - +
каскадный импульсный	12 13 14 15	- - + +	- + - +

ОКЛ (02) - Оперативный контроль логической программы.

            2.2. ОКЛ(02)-Оперативный контроль логической программы.

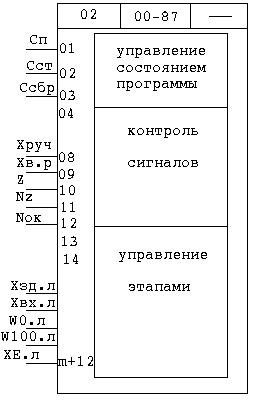

 Назначение. Алгоритм ОКЛ применяется в составе модели Р-130, ориентировочнной на решение задач логического шагового управления.  Алгоритм применяется в сочетании с алгоритмом этапа ЭТП,  координирует работу алгоритмов ЭТП и позволяет выводить на  индикаторы  лицевой     панели оперативную информацию о ходе выполнения  логической  программы. В одном контроле можно реализовать 4 независимых программы. Для контроля каждой программы  используется  отдельный  алгоритм ОКЛ. Описание алгоритма. Номер программы,с  которой  связан  алгоритм ОКЛ, равен номеру алгоблока,в котором помещен данный  алгоритм ОКЛ. Так как в контроллере можно реализовать до  4  программ, алгоритм ОКЛ помещается только в первые 4 алгоблока. Все операции, выполняемые алгоритмом ОКЛ, относятся к программе, с которой  связан данный алгоритм. Алгоритм имеет 3 секции  (рис.3).Первая  секция управляет состоянием прграммы,  вторая  организует  контроль сигналов по цифровому индикатору, третья координирует работу алго-

ритмом этапа ЭТП. Управление состоянием программы  может  выполняться как с помощью клавиш лицевой панели контроллера, так и с помощью дискретных команд пуска, останова и сброса, поступающих на входы соответственно Сп,Сст и Ссбр. Эти команды действуют по пе-

реднему фронту,причем если управление ведется и от клавиш  лицевой панели, и от входов алгоритма, то выполняется последняя  поступившая команда.

Nz	Тип сигнала
0 1 2 3 4 5 6 7 8 9	Дискретный Время,младший масштаб Время,старший масштаб Скорость,младший масштаб Скорость,старший масштаб Время импульса Масштабный коэффициент Kоэфф.пропорциональности Аналоговый Числовой



3.3 ВАА(07)-Ввод аналоговый группы А и

ВАБ(08)-Ввод аналоговый группы В.

      Назначение.

      Алгоритм применяется для связи функциональных алгоритмов с аппаратными средствами аналогово входа (с АЦП). Для связи с аналоговыми  входами группы А и Б используются соответственно алгоритмы ВАА и ВАБ.  Каждый алгоритм обслуживает до 8 аналоговых входов.

      Помимо связи с АЦП алгоритмы ВАА и ВАБ позволяют корректировать диапазон входного аналогово сигнала в двух точках, соответствующих 0 и 100% диапозона.

      Описание алгоритма.

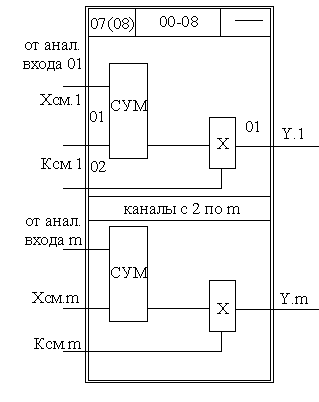

      Алгоритм содержит несколько идентичных независимых каналов. Число каналов 0<=M<=8 и задается модификатором (рис.7). Каждый канал связан с соответствующим (по номеру) анлоговым входом контроллера.

3.4. ВДА(09)-Ввод дискретный группы А и

ВДБ(10)-Ввод дискретный группы .

       Назначение.

       Алгоритм применяется для связи функциональнных алгоритмов с аппаратными средствами дискретного ввода (с ДЦП). Для связи с входами группы А и Б используются соответственно алгоритмы ВДА и ВДБ. Каждый алгоритм обслуживает до 16 дискретных входов.

       Описание алгоритма.

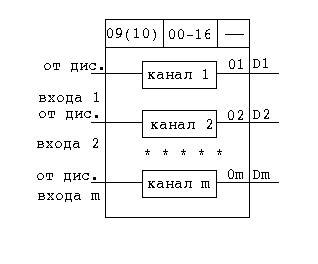

       Алгоритм содержит несколько идентичных независимых каналов. число которых 0<=M<=16 и задается модификаторо (рис.8). Если напряжение на i-м дискретном входе контроллера равно 0,

   сигнал на i-м выходе алгоритма ВДА(ВДБ) равен Di=0. Если на i-й дискретный вход контроллера подано напряжение 24В, сигнал на i-м выходе алгоритма ВДА(ВДБ) принимает значение Di=1.

        Выход алгоритма ВДА(ВДБ).

Таблица 11.1

Выходы			Назначение
N	Обозн.	Вид
01 02 M м	D1 D2 M Dm	Выходы	Выход канала 1 Выход канала 2 Выход канала м

3.5 АВА(11)-Аналоговый вывод группы А и

АВБ(12)-Аналоговый вывод группы Б.

     Назначение.

     Алгоритм применяется для связи функциональных алгоритмов с аппаратными средствами аналогового вывода (с ЦАП). Для связи   с аналоговыми выходами группы А и Б используется соответственно  алгоритмы АВА и АВБ. Каждый алгоритм обслуживает до 2 аналоговых

  выходов. Помимо связи с ЦАП алгоритмы АВА и АВБ позволяют корректировать

  диаппазон выходного аналогового сигнала в двух точках,соответствующих 0 и 100% диапазона.

     Описание алгоритма.

     Алгоритм содержит до 2 идентичных независимых каналов. Число этих каналов 0<=M=<2 задается модификатором (рис.9). Каждый канал связан с соответствующим (по номеру) аналоговым

  выходом контроллера. Эта связь образуется "автоматически",как только алгоритм АВА(АВБ) вводится в один из алгоблока контроллера.

3.6. ДВА(13)-Дискретный вывод группы А и

ДВВ(14)-Дискретный вывод группы Б

       Назначение.

       Алгоритм прменяется для связи функциональных алгоритмов с аппаратными средствами дискретного вывода (с ЦДП). Для связи с выходами А и Б используется соответственно алгоритмы ДАА(ДВБ). Каждый алгоритм обслуживает до 16 дискретных выходов. Описание алгоритма.

       Алгоритм содержит несколько идентичных независимых каналов, число которых 0<=M=<16 и задается модификатором (рис.10). Если на i-й вход алгоритма поступает сигнал Di=0, контакты

    i-го дискретного выхода разомкнуты. Если Di=1, контакты i-го дискретного выхода замыкаются.
