Входы – выходы алгоритма УТП.
Входы – выходы |
Назначение | ||
№ | Обозн. | Вид. | |
01 м+1 2м+1 |
Сотк,1 Сзкр,1 Сост,1 |
Входы |
1-я команда на открытие 1-я команда на закрытие 1-я команда на остановку |
01 02 03 04 05 |
Дотк Дзкр Дот Дзк Дос |
Выходы |
Выходная команда на открытие Выходная команда на закрытие Признак команды в группе открытия Признак команды в группе закрытия Признак команды в группе останов.а |

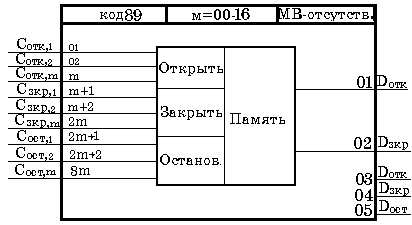

Функциональная схема управления “УТП”
УДП – управление двухпозиционной нагрузкой
Алгоритм применяется для логического управления двухпозиционным исполнительным устройством в тех случаях, когда на одно исполнительное устройство(клапан, нагреватель и т.п.) приходят команды из нескольких точек (шагов) логической программы.
Алгоритм имеет 2 группы входных сигналов: Свкл, j (команды включения) и Свык, j (команды выключения). В каждой группе число сигналов одинаково и равно 0 £м£16. Число м задаётся модификатором.
Входы – выходы алгоритма УДП.
Входы – выходы |
Назначение | ||
№ | Обозначение | Вид | |
01 м+1 |
Свкл,1 Свык,1 |
Входы |
1-я команда на включение 1-я команда на выключение |
01 02 03 |
Д Двкл Двык |
Выходы |
Основной выход К-да в группе включения К-да в группе выключения |

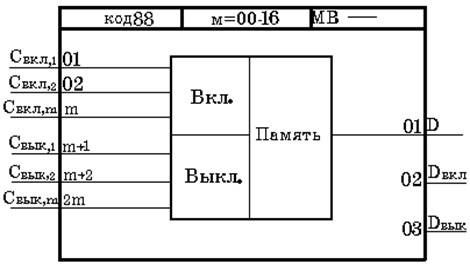

Функциональная схема алгоритма “УДП”.
МИЛ – Многовходовое ИЛИ
Алгоритм применяется для логического объединения по ИЛИ нескольких (до 99) дискретных сигналов. Алгоритм имеет м входов Сj и один выход, причём Д £м£99 и задаётся модификатором. При м=0 алгоритм является “пустым”. Выходной сигнал: Д=С1VC2V…VCm. В табличной форме работа алгоритма записывается в виде:
С1 |
С2 | С3 | ….. | См | Д |
0 | 0 | 0 | ….. | 0 | 0 |
1 | * | * | ….. | * | 1 |
* | 1 | * | ….. | * | 1 |
* | * | 1 | ….. | * | 1 |
M | M | M | ….. | M | M |
* | * | * | ….. | 1 | 1 |
*-значение сигнала безразлично.
Входы – выходы алгоритма МИЛ.
Входы – выходы |
Назначение | ||
№ | Обозначение | Вид | |
01 02 M м |
С1 С2 M См |
Входы |
1-й вход 2-й вход M м-й вход |
01 | Д | Выход | Выход |
Функциональная схема алгоритма “МИЛ”.
![]() |
ЭТП-Этап.
Алгоритм применяется для организации логической шаговой программы, т.е. программы, которая должна выполнить определённую последовательность действий. Алгоритм ЭТП применяется в сочетании с алгоритмом ОКЛ.
Один этап состоит из 0£м£шагов, причём задаётся модификатором алгоритма ЭТП. Шаг имеет 3 входа и 1 вых. Вход С- условие выполнения шага, вход Т-контрольное время шага, вход N-параметр, определяющий последующий ход выполнения программы, Д-вход шага.
Выходы алгоритма ЭТП.
№ | Обозначение | Назначение |
01 02 03 04 05 06 M м+4 |
Nш Tш N Дш Д1 Д2M Дм |
Номер выполняемого шагаВремя оставшееся до истечения контрольного времени выполняемого шага. Параметр, равный параметру Ni выполн – го шага. Признак того, что выполняемый шаг закончен. Выход 1 – го шага Выход 2 – го шага M Выход шага m. |

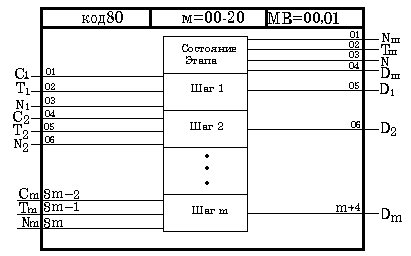

Функциональная схема алгоритма “Этап ЭТП”
Логическое “И” ЛОИ (70).
Назначение: Алгоритм используется для формирования нескольких (до 20) дискретных сигналов, каждый из которых является логическим объединением по “И” двух дискретных сигналов.
Входы – выходы алгоритмов ЛОИ.
Входы – выходы |
Назначение | ||
№ | Обозн. | Вид | |
01 02 03 04 M 2m-1 2m |
С С С С M С1,m C2,m |
Входы |
1 – й вход 1 – го звена 2 – й вход 1 – го звена 1 – й вход 2 – го звена 2 – й вход 2 – го звена 1 – вход m – го звена 2 – й вход m – го звена |
01 02 M m |
D1 D2 M Dm |
Выходы |
Выход 1 – го звена Выход 2 – го звена Выход m – го звена |
