Реферат: Автоматизированные технологические комплексы
Функциональная схема алгоритма ЛОИ.
Сумирование с масштабированием СМА (43)
Назначение: Алгоритм используется для получения взвешенной суммы нескольких (до 21) сигналов. В частности, он применяется вместе с алгоритмами регулирование для построения
Регуметоров соотношение либо для введения статической корекции.
Входы – выходы алгоритма СМА.
| Входы – выходы | Назначение | ||
| № | Обозн. | Вид | |
|
01 02 03 M 04 05 M 2m 2m+1 |
X0X1 Kм,1 X2 Kм,2 Xм Kм,m |
Вход |
Немасштабируемый вход (коскадный) 1 – й масштабируемый вход. Масштабируемый коэф. по 1 – му масштабируемому входу. 2 – й масштабируемый вход. Масштабируемый коэф. по 2 – му масштабируемому входу. m – ый масштабируемый вход. Масштабный коэф. по m – му входу |
| 01 | Y | Выход | Вход (каскадный) |

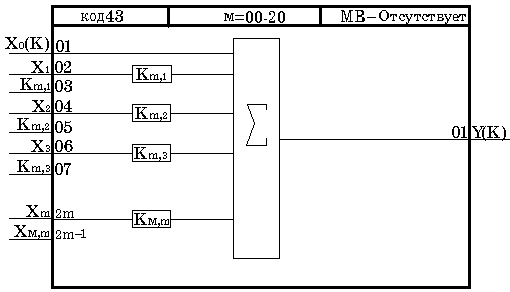

Функциональная схема алгоритма СМА.
Умножение – деление УМД(44)
Назначение: Алгоритм предназначен для выполнения математических операций умножение и (или) деление.
Входы – выходы алгоритма УМД
Входы – выходы |
Название | ||
| № | Обозн | Вид | |
|
01 02 03 |
Х1 Х2 Х3 |
Входы |
Первый сомножитель Второй сомножитель Дельтель |
| У | Выход | Выход (каскадный) | |

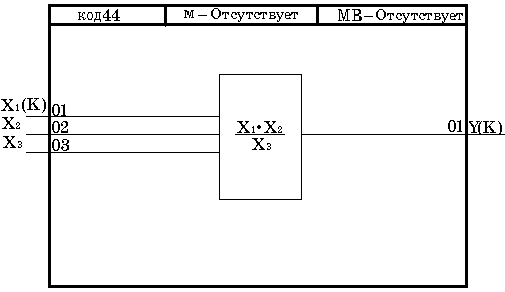

Функциональная схема алгоритма УМД.
 |
Многовходовое “И” МНИ(71).
Назначение: Алгоритм используется для логического объединения по ”И” нескольких (до 99) дискретных сигналов.
Входы – выходы алгоритма МНИ.
| Входы – выходы | Назначение | |||
| № | Обозначение | Вид | ||
|
01 02 M м |
С1 С2 M См |
Входы |
1-й вход 2-й вход M м-й вход |
|
| 01 | Д | Выход | Выход | |

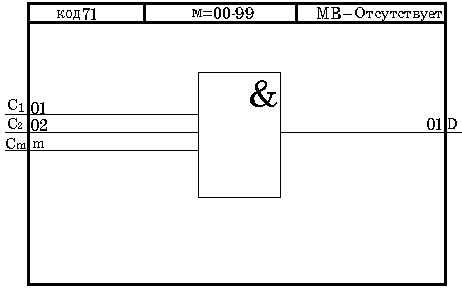

Функциональная схема алгоритма “И”
 |
Логическое “ИЛИ” (72)
Назначение:Алгоритм используеться для формирования нескольких (до 20) дискретных сигналов, каждый из которых явл. Логическим объед. По “ИЛИ” двух дискретных сигналов.
Входы – выходы алгоритма “ИЛИ”
| № | Обозначение | Вид | Назначение |
|
01 02 03 04 M 2м-1 2м |
С1,1 С2,1 С1,2 С2,2 M С1,м С2,м |
Входы |
1-й вход 1-го звена 2-й вход 2-го звена 1-й вход 2-го звена 2-й вход 2-го звена M 1-й вход м-го звена 2-й вход м-го звена |
|
01 02 M м |
Д1 Д2 Дм |
Выходы |
Выход 1-го звена Выход 2-го звена M Выход м-го звена |

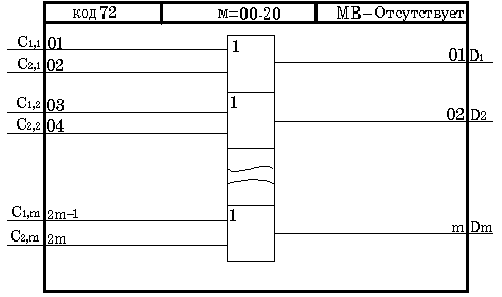

Функциональная схема алгоритма “ИЛИ”
 |
Масштабирование МСШ(55).
Назначение: Алгоритм применяеться для масштабирования нескольких (до 20) аналоговых сигналов.
Входы – выходы алгоритма МСШ
Входы – Выходы |
Назначение | ||
| № | Обозначение | Вид | |
|
01 02 03 04 M 2м-1 2м |
Х1 Км,1 Х2 Км,2 ---- Хм Км,м |
Входы |
1-й масштабируемый вход. 1-й масштабируемый коэф. 2-й масштабируемый вход. 2-й масштабируемый коэф. ---- m-й масштабируемый вход m-масштабный коэф. |
|
01 02 M м |
У1 У2 ---- Ум |
Выходы |
1-й выход 2-й выход ---- м-й выход. |

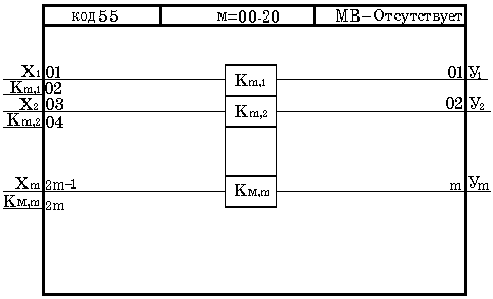

Функциональная схема алгоритма МСШ

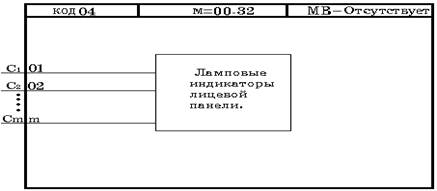

Дискретный контроль ДИК(04)
Назначение: Алгоритм применяеться в сочетании с алгоритмом ОКЛ и используеться для выдачи дискретной информации на лицевую панель контролера. (Только в варианте логического управления).
Входы алгоритма ДИК
| Входы | Назначение | ||
| № | Обозначение | Вид | |
|
01 02 M м |
С С С |
Входы |
1-й ламповый индикатор 2-й ламповый индикотор m-й ламповый индикатор |
 |
Пороговый контроль ПОК (29)
Назначение: Алгоритм контролирует несколько (до 20) аналоговых сигналов, сравнивая каждый из них с двумя индивидуальными для каждого сигнала допустимыми значениями.
Входы-выходы алгоритма ПОК
| Входы-Выходы | Назначение | ||
| № | Обозначение | Вид | |
|
01 04 M 3м-2 02 03 05 06 M 3м-1 3м |
Х1Х2 M Хм ХВ,1 Хн,1 Хв,2 Хн,2 M Хв,м Хн,м |
Входы |
1-й контролируемый сигнал 2-й контролируемый сигнал m-й контролируемый сигнал Верхняя установка 1-го канала Нижняя установка 1-го канала Верхняя установка 2-го канала Нижняя установка 2-го канала Верхняя установка m-го канала Нижняя установка m-го канала. |
|
01 02 |
N D |
Выходы |
Номер Вх сигнала, достигшего установки. Признак того, что один из Вх сигналов. |

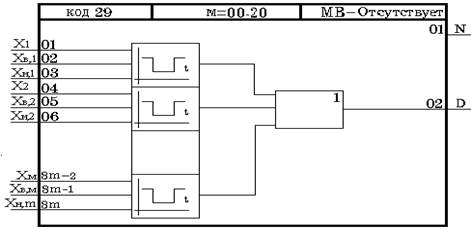

Функциональная схема алгоритма ПОК
 |
Пороговый элемент ПОР (59)
Назначение: Алгоритм применяеться для контроля за выходом сигнала или разности 2-х сигналов из ограниченной справа области допустимых значений.
Входы – выходы алгоритма ПОР.
| Входы-выходы |
Назначение |
||
| № | Обозначение | Вид | |
|
01 02 03 04 M 4m-3 4m-2 4m-1 4m |
Х1,1 Х2,1 Хср,1 Х▲,1 M Х1,m Х2,m Хср,m Х▲,m |
Входы |
Первый вход первой ячейки Второй вход первой ячейки Порог срабатывания первой ячейки Гистерезис первой ячейки Первый вход m-ой ячейки Второй вход m-й ячейки Порог срабатывания m-й ячейки Гистерезис m-ой ячейки |
|
01 02 M m m+1 |
Д1 Д2 M Дm Д0 |
Выходы |
Выход первой ячейки Выход второй ячейки Выход m-ой ячейки Груповой выход |

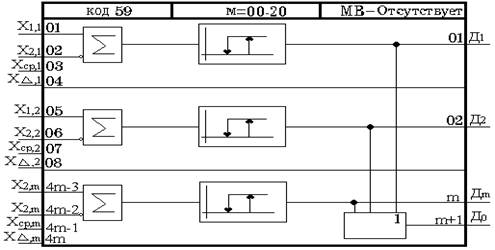

Функциональная схема алгоритма ПОР
