Реферат: Автоматизированные технологические комплексы

Входы алгоритма ДВА(ДВБ)

Таблица 13.

Выходы

Назначение

Обозн.

Вид

Выходы

Выход канала 1

Выход канала 2

Выход канала м

3.7. ИВА(15)-Импульсный вывод группы А и

ИВБ(16)-Импульсный вывод группы Б.

Назначение.

Алгоритм применяется в тех случаях, когда контроллер должен управлять исполнительным механизмом постоянной скорости. Алгоритм преобразует сигнал, сформированный алгоблоками контроллера ( в частности, алгоритмом импульсного регулирования),в последовательности

импульсов переменной скважности. Алгоритм выдает последовательнось указанных импульсов на средства дискретного выхода контроллера. Для связи с выходами группы А и Б используются алгоритмы соответственно ИВА и ИВБ.

Описание алгоритма.

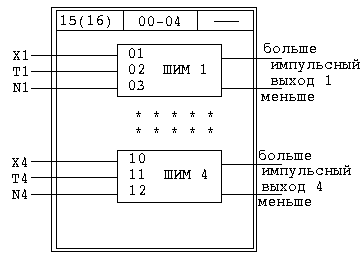

Алгоритм содержит несколько (до 4) каналов связи с выходами контроллера. Число этих каналов 0<=M=<4 задается модификатором (рис.11). Если импульсный выход используется как в группе А, так и в группе Б, то общее число импульсных выходов (т.е. сумма модификаторов алгоритмов ИВА и ИВБ) не может быть больше 4. Каждый канал алгоритма ИВА(ИВБ) содержит широтно-импульсивный модулятор (ШИМ),преобразующий входной сигнал Х в последовательность

импульсов со скважностью Q, пропорциональной входному сигналу : Q=/Х/ / 100. При /Х/ >=100% скважность Q=1. Если Х=0, импульсы формируются в выходной цепи "больше",если Х=0, то в цепи "меньше".

При Х=0 выходной сигнал -- равен 0.

Параметр Т задает минимальную длительность выходных импульсов. Этот параметр устанавливается в диапазоне 0,12<=T=<3,84 S. Параметр N определяется к какому контуру регулирования относится данный канал алгоритма ИВА(ИВБ). Задание этого параметра необходимо

лишь в том случае, когда требуется, чтобы синхронно с формированием выходных импульсов на лицевой панели контроллера зажигались ламповые индикаторы " "," "("больше","меньше"). Напрмер, если установлен параметр N1=1, то при работе ШИМ1 на лицевой панели будут зажигаться индикаторы при вызове 1-го контура. Если задано N<1, то индикаторы

зажигаться не будут, какой бы контур ни был вызван на лицевую панель. Если для нескольких ШИМ задан одинаковый номер N, то действует следующая система приоритетов: ШИМ группы Б приоритетны над ШИМ группы А; в пределах одной группы приоритетны ШИМ со старшими номерами.

Входы алгоритма ИВА (ИВБ).

Таблица 14.

Выходы

Назначение

N

Обозн

Вид

Выходы

Сигнал 1-го выхода

Длительность импульса 1-го выхода

Номер, контура, с которым связан 1-ый выход

То же, что Х1, но для 2-го выхода

То же, что Т1, но для 2-го выхода

То же, что N1, но для 2-го выхода

То же, что Х1, но для 3-го выхода

То же, что Т1, но для 3-го выхода

То же, что N1, но для 3-го выхода

То же, что Х1, но для 4-го выхода

То же, что Т1, но для 4-го выхода

То же, что N1, но для 4-го выхода

3.8. АВР(17)-Аварийный вывод.

Назначение.

Алгоритм позволяет алгоритмическими средствами сформировать два независимых сигнала на аварийных выходах контроллера: на выходе "отказ" и на выходе "отключение интерфейса". Алгоритм применяется в тех случаях, когда какая-либо ситуация ( т.е появление каких-либо сигналов,поступивших из вне или сформированных внутриконтроллера) должна рассматриваться либо как аварийная, либо как сигнал о том, что следует заблокировать связь контроллера

с абонентами по интерфейсному каналу. Алгоритм позволяет также выявить наличие короткого замыкания на дискретных или импульсных выходах контроллера.

Описание алгоритма.

Если на вход отказа приходит сигнал Сотк.=1, на аварийном выходе контроллера формируется сигнал отказа, сформированный алгоритмом, по схеме ИЛИ оъединяется с сигналом отказа, сформированным средствами самодиагностики контроллера. При наличии сигнала отказа

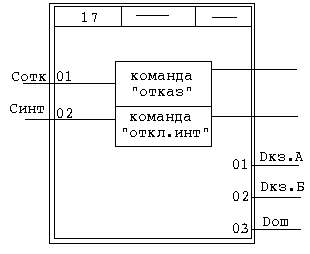

с помощью аппаратных средств формируется также сигнал "отключение интерфейса", т.е. при отказе связь контроллера по интерфейсному сигналу блокируется(рис.12).

Если на вход отключения интерфейса приходит сигнал Синт.=1,

на аварийном выходе контроллера формируется сигнал отключения интерфейса. Этот сигнал, сформированный алгоритмом, по схеме ИЛИ объединяется с сигналом отключения интерфейса, сформированным средствами самодиагностики контроллера. Алгоритм имеет два дискретных выхода,свидетельствуючих о том, имеется ли короткое замыкание на дискретных или импульсных выходах контроллера. Если хотя бы на одном дискретном или импульсном выходе

в группе А возникло короткое замыкание, сигнал Dкз,а=1, в противном случае Dкз,а=0. Аналогично выход Dкз,б сигнализирует окоротком замыкании в группе Б.

Входы-выходы алгоритма АВР.

Входы-выходы			Назначение
N	Обозн.	Вид	Назначение
0102	Сотк. Синт.	Входы	Команда "отказ" Команда "отключение интерфейса"
01 02	Dк3,а Dк3,б	Выходы	Признак короткого замыкания на дискретных (импульсных) выходах группы А. То же для группы Б.

ТРИ-RS-Триггер

Алгоритм содержит несколько (до 20) независимых R,S-триггеров и применяется для запоминания дискретных сигналов. Алгоритм содержит 0£м£20 независимых ячеек, каждая из которых представляет собой RS – триггер. Число м определяется модификатором. При м=0 алгоритм является “пустым”. Работа каждой ячейки алгоритма определяется таблицей 1, а входы-выходы алгоритма показаны в таблице 2.

Сs

Di-1

Таблица 1.

(Di-1 – предыдущее значение выхода).

Входы – Выходы			Назначение
№	Обозн	Вид	Назначение
01 02 M 2м-1 2м	Cs,1 CR,1 M Cs,m CR,m	Входы	Вход установки 1-й я-ч. Вход сброса 1-й ячейки. M Вх. Ус-ки м-ой яч. Вх. Сброса м-ой яч.
01 M м	D1 M Dm	Входы	Выход 1-й ячейки M Выход m-ой ячейки
