Дипломная работа: Построение сети цифровой связи ОТС

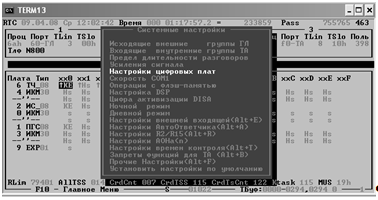

Рисунок 5.22

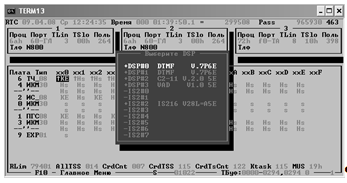

Меню «Настройки DSР» позволяет выбрать одну из программ работы DSР. Для проведения настроек какого-либо DSР необходимо установить курсор на нужную строку и нажать клавишу «ENTER». Для программы DTMF вид экрана представлен на (рисунке 5.23).

Рисунок 5.23

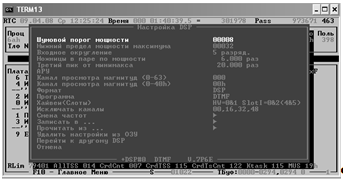

Параметры «Шумовой порог мощности» и «Нижний предел мощности максимума» отвечают за чувствительность приемников, а параметры «Ножницы в паре по мощности» и «Третий пик от минимакса» отвечают за помехоустойчивость. Данное меню представлено на (рисунке 5.24) Эти параметры задаются либо в собственных единицах DSP, либо в дБ. Программируется это с помощью параметра «Формат». Параметры «Линии» позволяют настроить DSР на различные группы каналов. Для ОТC линии 0,1 обслуживают слоты 0,2, а линии 2,3 -слоты 4,6. Для DSP не равным 0 по умолчанию устанавливаются линии 0,1 , для DSР не равным 1 по умолчанию устанавливаются линии 2,3.

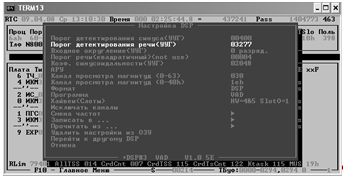

Для программы \/АD экран должен иметь вид, представленный на (рисунке 5.25). В данном меню наиболее важным является параметр «Порог детектирования речи (УУГ)».

По умолчанию этот параметр устанавливается равным 1000 ед. DSР, что приблизительно равно минус 41,З дБ. Данный параметр является общим для всей станции. Параметр «линии» для программы VAD должен быть установлен 4,5.

Рисунок 5.24

Рисунок 5.25

5.2 Программирование станции NEAX 7400

Основные понятия системы программирования:

- абонент. Внутренний абонент системы характеризуется уникальным номером (1, 2-х, 3-х, 4-х, или 5-значным). Основные параметры, описывающие свойства станции, определяются в командах 12, 13. К таким параметрам относятся:

а) вид абонентского окончания - аналоговый телефон, цифровой пульт, аналоговый модем, линия «прямой вызов», виртуальная линия;

б) тип абонентской линии - пульсовая, тоновая или смешанная;

- ограничения - определяются для дневного и ночного режима однозначным номером (от 1 до 8). Этот номер влияет на возможность доступа абонента (отдельно для входящих и выходящих вызовов) к конкретной линии;

- класс обслуживания - определяет основные функции, доступные данному абоненту. Имеется 3 класса обслуживания каждый из которых имеет 16 подклассов. Каждый из 3-х классов имеет свой, строго определенный набор функций;

- группа абонентов - абоненты могут разбиваться на группы с различным правом доступа к линиям и функциям системы. По умолчанию, все станции находятся в группе 0;

- абонентская линия может быть аналоговой или цифровой. Это определяется в команде 10, которая отражает соответствие физических и логических объектов системы;

- линии. Внешнии линии подходящие к системе. Основные параметры определяются в команде 30;

-  группа линий (направление). Линии объединяются в группы. По умолчанию, все линии находятся в нулевой группе;

- - номер группы абонентов. Если абоненты находятся в разных группах, данный параметр определяет, какой группе абонентов доступна данная линия;

- доступ по линии для дневного и ночного режима. Параметр определяет характер прихода входящего вызова по данной линии. В системе NЕАХ7400 существуют следующие варианты обслуживания входящего вызова:

а) вызов приходит на все цифровые пульты, на которые выведены соответствующие линии. Осуществить соединение с внешним абонентом возможно с любого такого цифрового пульта. При этом собственно звонок и/или идентификацию вызова возможно запретить для любой линии любого цифрового пульта. Если на пульт линия не выведена, то соединение с внешним абонентом не возможно. Заметим, что при таком методе организации, приход вызова на аналоговую станцию осуществляется только через функцию ТRF;

б) вызов приходит на конкретное абонентское окончание (DIТ);

в) вызов приходит на консоль оператора;

г) режим DID - от внешнего абонента требуется тональный донабор внутристанционного номера;

- абонент доступа. Для режима DIТ, данный параметр определяет конкретного абонента, на которого приходит вызов для дневного и ночного режимов;

- абонент занят или не отвечает (дневной и ночной режим). Параметр определяет реакцию вызова в режиме DIТ, если абонент, на которую направлен вызов, занята или не отвечает: звонок, автоматическое "присоединение", переадресация на оператора;

-  идентификационный номер линии. Определяет уникальный номер, позволяющий получить доступ к данной линии;

- группа линий (Направление). Описываются физические параметры, методы доступа для каждой входящей в группу линии;

- тип группы линий. СО, ТIЕ линии;

- тип набора по линии. Параметр определяет посылку сигнала в пульсе или в тоне;

- направление вызова. Определяет группу входящих вызовов, группу исходящих вызовов, группу вызовов в обоих направлениях;

- сигнализация при входящем и исходящем вызовах;

- временные характеристики при наборе в тоне и пульсе;

- частота звонка при входящем вызове;

- ограничения доступа к линии при входящих и исходящих вызовах;

- классы обслуживания. В системе имеется 16 классов обслуживания. Каждый класс характеризуется возможностью или невозможностью абонентом данного класса инициировать определенную функцию системы. При этом сами функции делятся на три группы (А, В, С). Таким образом, доступные абоненту функции системы определяются тремя цифрами от 0 до 15;

- класс ограничений. Для каждого абонента определяется класс ограничений для дневного и ночного режимов. Класс используется для ограничения доступа к группам линий, включая набор определенных цифр. Всего имеется 7 классов (от 1 до 7), однако для СО-линий можно использовать лишь пять классов ограничений. Для каждой группы линий и каждого класса ограничений указывается, доступна ли данная группа для абонента данного класса или нет (отдельно для организации исходящих и приема входящих вызовов). При попытке организовать исходящий выход по неразрешенной линии, дается сигнал отбоя, а на LCD дисплее высвечивается RST;

- функции системы. Функциональные возможности системы можно разделить на ряд уровней;

- собственно станционные функции. Имеется большое количество параметров системы программирования, которые определяют функционирование системы NЕАХ7400 в целом. Например, посылка предупреждающего тона при вхождении в чужой разговор, реакция системы на вторичное нажатие клавиши Flash при организации переадресации вызова на аналоговом телефоне, использование стандартного процессора или процессора приложений при организации удаленного доступа к системе и многое другое. Данные параметры описываются в команде 08;

- функции, доступные абоненту. Доступное абоненту множество функций определяется его классом обслуживания (команды 12, 15);

- нумерационный план. Определяется множество функций, которые могут быть инициированы набором кода доступа. Имеется возможность, формально разрешив абоненту какую-либо функцию, фактически лишить его возможности ее инициировать, удалив соответствующий код доступа из нумерационного плана;

- цифровой пульт. Под клавиши цифрового пульта могут быть запрограммированы определенные, доступные абоненту, функции. В целом, эти функции аналогичны функциям, инициируемым набором кода доступа, хотя имеются и исключения (некоторые функции доступны только с цифрового пульта и наоборот).

При программировании станции с помощью программы MATWorx, после запуска программы необходимо выбрать меню «МОС» из меню «Function» (рисунок 5.26).

После загрузки появиться окно (рисунок 5.27). После появления на дисплее строки «СОММАND =», нажать F9 (система готова к работе).

Функции клавиш управления приведены в таблице 5.7

Рисунок 5.26

Таблица 5.7 – Функции клавиш управления

Клавиша	Функция клавиши
A	Символ *
B	Символ #
C	Используется для удаления текущих значений (в цепочке ССС)
D	Символ, непосредственно используемый в некоторых командах
E	Символ, непосредственно используемый в некоторых командах
F	Символ, непосредственно используемый в некоторых командах
ST	Выход на начало режима программирования (система готова к вводу номера команды)
СЕ	Выход на уровень текущей команды (система готова к вводу операнда 1 текущей команды)
S	Листание вперед по операнду 1
-	Листание назад по операнду 1
,	Разделитель
<-	Забой
DE	Чтение номера команды или операнда 1
EXE	Запись операнда 2 в память

Структура команд имеет следующий вид:
