Дипломная работа: Построение сети цифровой связи ОТС

На (рисунке 4.2) приведена структурная схема организации группового канала диспетчерских и промежуточных пунктов.

Применяемые в схеме пункты ППСЦ предназначены для подключения к групповому каналу различных видов аналоговой оперативно- технологической связи, а также оптимизированы для совместной работы с линейными комплектами цифровой сети. Пункты ППСЦ настраиваются на принимаемые вызывные комбинации аппаратным способом с помощью механических перемычек.

При вызове абонентов, переключенных на цифровую связь, подается сигнал контроля посылки вызова – одночастотная посылка. Если контроль посылки вызова – двойной сигнал, это значит, что вызываемый абонент уже подключен к групповому каналу и диспетчер может вести с ним переговоры. Для циркулярного вызова, диспетчер нажимает клавишу [Циркуляр]. При этом подается многочастотный сигнал. Для сброса группового канала, диспетчер нажимает клавишу [Сброс ГК]. При этом происходит отключение диспетчера и всех абонентов от группового канала. После сброса, диспетчеру необходимо подключиться к групповому каналу. Для вызова диспетчера, дежурный по станции нажимает на клавишу группового канала соответствующего диспетчера. Подается короткий тональный сигнал контроля подключения к групповому каналу [8].

На (листе 5 графического материала) показаны две схемы организации группового канала.

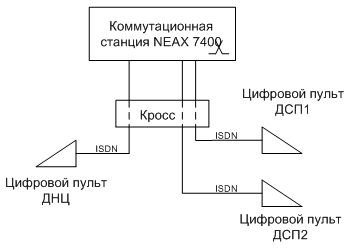

Рисунок 4.1

Рисунок 4.2

5. Разработка программного обеспечения комплекса «Обь -128Ц»

5.1 Функции настройки и контроля конвертера ССПС-128

В качестве управляющей используется программа Теrт13.ехе, которая обеспечивает связь ПК и конвертера. Она позволяет установить следующие виды соединений:

- с конвертером непосредственно;

- с любым конвертером в сети конвертеров;

- с конвертером через модем;

- с конвертером через модем и сеть конвертеров.

Программа позволяет восстановить настройки из файла в память конвертера, сохранить тарификационные буферы (журналы событий). Имеется режим непосредственного управления мониторинга конвертера. Кроме того, имеется возможность обновления программного обеспечения конвертера.

Работа в программе Теrт13.ехе организована следующим образом:

На экране появляется меню, текущий пункт которого подсвечен. Перемещение по пунктам меню осуществляется клавишами

«­» - вверх,

«» - вниз,

Home - в начало меню,

End - в конец меню,

В строке с названием пункта меню (подменю) указываются «Горячие» клавиши, позволяющие обратиться к данному подменю из произвольных мест программы.

Выход в определенный пункт меню осуществляется клавишей «ENTER».

Терминал управления предназначен для управления сетью конвертеров. Включает в себя:

- персональный компьютер;

- программное обеспечение управления, инсталлированное на персональном компьютере;

- кабель RS -232 для подключения к конвертеру.

Терминал управления выполняет следующие функции:

-   соединение с любым конвертером сети;

-   контроль за сетью конвертеров в реальном режиме времени;

-   сбор и анализ аварийных сообщений;

-   настройку параметров конвертеров;

-   загрузку и сохранение конфигураций конвертеров;

-   удаленное тестирование оборудования конвертеров;

-   смену программного обеспечения конвертеров сети.

Для подключения управляющего терминала необходимо установить соединительный кабель между конвертером и персональным компьютером (ПК) ( рисунок 5.1)

Включить питание конвертера, при этом должен светиться светодиод «РАБОЧИЙ РЕЖИМ».

Для запуска управляющей программы Term13 необходимо в режиме DOS добавить в файл config.sys одну строку: devise=с:\itsd\тdrv.ехе тicdev 0x3f8 4 115200, при этом в рабочей директории ПК должны находиться файлы:

-   mdrv.ехе;

-   term7.ехе;

- тоnitor.ехе.

Желательно, чтобы СОМ-порт ПК был совместим с UART-16550. [4]

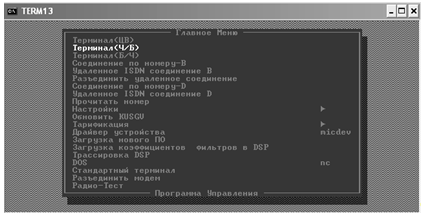

Для установления соединения необходимо в режиме DOS запустить программу Теrт13.ехе. При этом на экране монитора должно появиться окно «Главное Меню», представленное (рисунок 5.2), а светодиод «ОБМЕН RS-232» должен мигать.

Из окна «структура процессов» доступ к функциям управления конвертора возможен через «главное меню» (клавиша [F10]) или «горячие клавиши».

Назначение пунктов меню:

-   Терминал - вызов режима взаимодействия с встроенным монитором конвертера;

-   Тарификация - вызов меню управления тарификационными буферами;

-   Настройки - вызов меню управления настройками;

-   Драйвер устройства - задается имя устройства (драйвер коммуникационного порта через который будет установлена связь с конвертером);

-   DОS - вызов команды или исполняемого файла DОS без выхода из программы (с возвратом);

-   Стандартный терминал - режим «Обычного» терминала. При установленном соединении должны появляться цифры 9 с периодом около

2 сек. При соединении через модем набрать Аtdpnnnnnnn, где nnnnnnn-телефонный номер удаленного модема;

Рисунок 5.2

-  Разъединить модем - разъединить ранее установленное соединение через модем;

-   Удаленное ISDN соединение - устанавливает соединение с другим конвертером в сети конвертеров;

-   Удаленное ISDN соединение В - устанавливает транзитную связь не только с конвертером, но и с NЕАХ-ом и другими цифровыми системами;

-   Разъединить ISDN - разъединяет ранее установленное соединение;

-   Выход - выход из программы.

Войти в пункт «Терминал» в Главном Меню. В зависимости от конфигурации конвертера (количества и типа, установленных в нем плат) вид экранного окна может изменяться. В качестве примера приведен вид экрана, представленный на (рисунке 5.3)

Для проведения общих настроек ОТС должны быть проделаны следующие операции:

-   на клавиатуре ПК нажать «Горячую» ( клавишу [F10]). После этого должно появиться меню «Настройки ISDN», изображенное на (рисунке 5.4)

Описание пунктов меню «Настройки ISDN» и их назначение приведено в таблице 5.1;

Рисунок 5.3

Рисунок 5.4

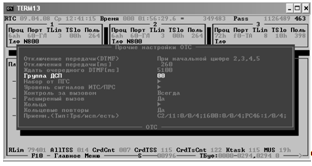

- выбрать в меню «Настройки ISDN» пункт «Настройки ОТС». На экране должно появиться меню представленное на (рисунке 5.5) Описание пунктов меню «Настройки ОТС» и их назначение приведены в таблице 5.2;

- в меню «Настройки ОТС» выбрать пункт «Порты Тангенты». На экране должно появиться меню, представленное на (рисунке 5.6)

- в меню «Настройки ОТC» выбрать пункт «Набор от ПГС». На экране должно появиться меню, представленное на (рисунке 5.7)

Рисунок 5.5

Рисунок 5.6

Рисунок 5.7

Таблица 5.1 - Назначение пунктов меню «Настройки ISDN»

Пункт меню	Назначение	Рекомендуемые значения	Примечания
Длина номера (min)	Минимальная длина номера, отправляемая в SETUPE без выдержки времени и/или получении информации об окончании номера	32	Исходящая связь (для ОТС)
Длина номера (mах)	-	32	Исходящая связь (для ОТС)
Ожидать конца набора	Ожидать ли информационного элемента (конец набора)	Нет	Входящая связь (для ОТС)
Передача Соnnected number	-	Нет	Исходящая связь (для ОТС)
Передача Calling number «АОН»	-	Да
Прием Calling number «АОН»	-	Да
Вusy - tопе	-	Нет	Исходящая связь (для ОТС)
Аring - tопе	-	Нет	Исходящая связь (для ОТС)
ОТС «F4»	-	ОТС - Главная
