С клавиатуры произвести изменения в меню «Полный код участка службы» и нажать клавишу «ENTER».
Описание пунктов меню «Настройки групповых каналов» с пояснениями и примерами приведено в таблице 5.3
Каждый порт в конверторе имеет трехзначный десятичный номер, указанный в таблице 5.4
Код взаимнооднозначно определяет номер порта.
На аналоговых платах порты нумеруются подряд, например:
- ПГС - 360, 361, ...,367;
- Порт - СО, С1, ...,С7.

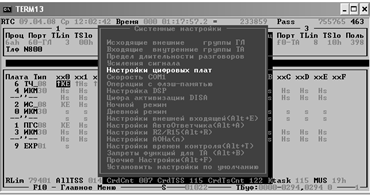

Для настройки групповых линий необходимо проделать следующие операции: набрать на клавиатуре «Alt+N». При этом на экране должно появиться следующее меню, приведенное на (рисунке 5.11)
Пункты меню «Системные Настройки» и их описание приведены в таблице 5.5
Приведем более подробное описание пункта «Настройки Цифровых плат» меню «Системные Настройки».
Установить курсор на строку «Настройки Цифровых плат» и нажать клавишу «ENTER». При этом на экране должно появиться меню, представленное на (рисунке 5.12)

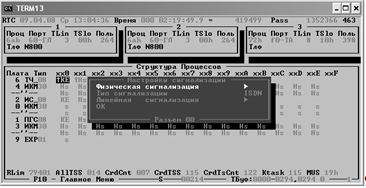

Выбрать нужную строку, установить на нее курсор и нажать клавишу «ENTER». При этом на экране должно появиться меню, представленное на (рисунке 5.13)
Рисунок 5.11
Рисунок 5.12
Рисунок 5.13
Таблица 5.5 – Описание пунктов меню «Системные Настройки»
|
Пункт меню | Описание | Значения | ||||
|
Исходящие внешние группы ГЛ |
Позволяет создать / изменить / просмотреть группы внешних линий. Данные группы задают маршруты исходящей связи и пучки аналоговых ответвлений ГК, а также их параметры |
Для ОТС принято: 00-NЕС 01 - назад 02 - вперед 07- в NЕС с префиксом 10-СДС 11 - ЭДС 13-ПДС 14-ПС 18-ПРС |
||||
|
Входящие внутренние группы ТА |
Для ОТС используется только в тестовых режимах | - | ||||
|
Предел длительности разговоров |
Устанавливает максимальную продолжительность для местных, внешних, междугородних разговоров |
Для ОТС не используется | ||||
|
Усиления сигнала |
Позволяет регулировать громкость разговора для ТА, для внешних аналоговых и цифровых линий при местной и внешней аналоговой и цифровой связи, а также при организации конференции |
- | ||||
|
Настройки цифровых плат |
Позволяет выбрать нужную цифровую плату, просмотреть и заменить настройки |
- | ||||
|
Скорость СОМ1 |
Позволяет настроить СОМ - порт на требуемую скорость обмена |
115200 (по умолчанию) | ||||
|
Операции с флэш-памятью |
Позволяет сохранить настройки станции при сбоях ОЗУ |
- | ||||
|
Пункт меню | Описание | Значения | ||||
|
Цифра активизации DISA |
Определяет цифру, которую необходимо набрать для активизации DISA при переходе от импульсного набора к тональному |
- | ||||
|
Ночной режим | В ОТC не используется | - | ||||
|
Дневной режим | В ОТC не используется | - | ||||
|
Настройки внешней входящей (Аlt+Е) |
В ОТC не используется | - | ||||
|
Настройки Автоответчика (Аlt+А) |
В ОТC не используется | - | ||||
|
Настройки R2/R15(Аlt+R) |
Используется для программирования работы станции в качестве Конвертера |
- | ||||
|
Настройки АОН(п) |
Позволяет программировать параметры АОНа для двухпроводных линий и R1,5 |
- | ||||
|
Настройки времен Контроля (Аlt+Т) |
Устанавливает ограничения длительности разговоров (транзитных). В ОТС используется пункт меню «Продолжительность разговора», который задает продолжительность коммутируемых соединений МЖС, ПГС-ДСП, Место работ (ПГС) и других не групповых соединений |
По умолчанию 12 часов. Выдается в формате: ЧЧ:ММ:СС:МСК |
||||
|
Запреты функции для ТА (Аlt+В) |
Позволяет запретить/разрешить местному абоненту пользоваться дополнительными видами обслуживания |
- | ||||
| Пункт меню | Описание | Значения |
|
||||
| Прочие Настройки (А11+Р) | Служат для задания параметров, не нашедших отражение в других подменю | - |
|
||||
| Установить настройки по умолчанию | Устанавливает настройки, записанные в теле программы | Пункт не использовать |
|
||||
