Дипломная работа: Построение сети цифровой связи ОТС

В подпункте «Физическая сигнализация» имеется возможность управлять платой РСМ7 (в целях тестирования системы , когда необходимо включить или выключить; произвести внешний, внутренний или релейный заворот; дать рестарт; вывести из обслуживания. В подпункте «Тип сигнализации» для ОТС всегда должно быть значение «ISDN», подпункт «Линейная сигнализация» для ОТС практически не используется.

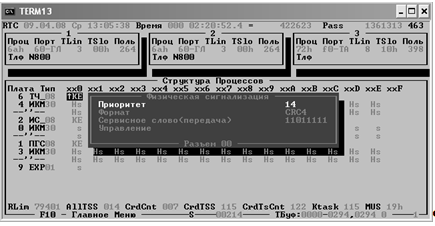

Рассмотрим более подробно подпункт «Физическая сигнализация». При нажатии клавиши «ENTER», на экране должно появиться меню, представленное на (рисунке 5.14)

Рисунок 5.14

Конвертер может иметь внутренний или внешний источник синхронизации. В качестве источника внешней синхронизации может использоваться плата РСМ7. При этом должны соблюдаться следующие условия:

- плата должна получать устойчивый 2-х Мбит внешний синхросигнал;

-  плата должна иметь приоритет больше 0;

при наличии нескольких плат приоритет должен быть наивысшим;

 - при наличии двух плат с одинаковым приоритетом выбирается плата, имеющая меньший номер разъема для установки печатных плат (SLOT);

- при наличии плат с 0-ым приоритетом или при неустойчивой работе с 2-х Мбит потоком конвертер использует внутренний источник синхронизации.

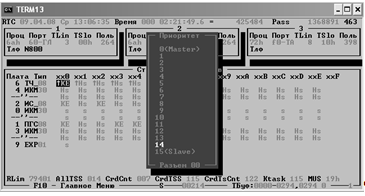

На (рисунке 5.15) представлено окно меню по выбору приоритета.

Рисунок 5.15

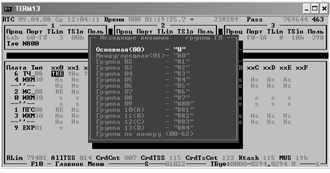

Выбрать пункт меню «Исходящие внешние группы ГЛ», при этом на экране должно появиться меню, представленное на (рисунке 5.16 Обязательно должны быть запрограммированы пункты «Основная» группа (линии, выход на которые осуществляется набором «О») и «Междугородняя» группа (линии, достаточные для междугородней связи).

Рисунок 5.16

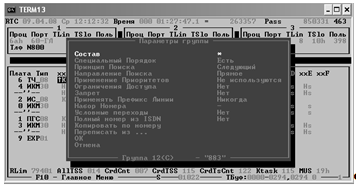

Остальные линии программируются по необходимости. В этом случае необходимо выбрать курсором нужную группу и нажать клавишу«ENTER». На экране должно появиться окно «Введите номер Группы от 00 до 62». С клавиатуры введите номер группы и нажмите клавишу«ENTER». После этого на экране должно появиться меню «Параметры группы», представленное на (рисунке 5.17)

Рисунок 5.17

Таблица 5.6 – Описание пунктов меню «Параметры группы»

Пункт меню	Назначение	Значение по умолчанию
Запрет	Отображает наличие/ отсутствие выхода на данную группу линий	Нет
Состав	Отображает линии, входящие в данную группу	Подменю
Специальный Порядок	Отображает наличие/отсутствие специального порядка поиска свободной линии в группе	Нет
Принцип Поиска	Отображает принцип поиска свободной линии в группе	Следующий
Направление Поиска	Определяет в каком направлении будет осуществляться поиск свободной линии в группе	Прямое
Пункт меню	Назначение	Значение по умолчанию
Применение Приоритетов	Указывает как можно использовать приоритеты местных ТА и внешних линий	Доступ и Поиск
Ограничения Доступа	Позволяет обойти матрицу запретов и быстро реконфигурировать систему	Да
Пункт меню	Назначение	Значение по умолчанию
Применять Префикс Линии	Определяет набирать ли префикс линии, если выход на станцию осуществляется в составе группы	По умолчанию
Набор Номера	Определяет правила набора номера при обращении линии из группы	- ; 8 → М
Условные переходы	Показывает используются ли условные переходы в случае выхода по линии из группы	Да
Переписать из…..	Позволяет скопировать параметры, заданные для другой группы линий, если эти параметры совпадают	-
ОК	Сохраняет запрограммированный состав группы	-
Отмена	Отменяет заданные в меню«Параметры группы» исправления	-

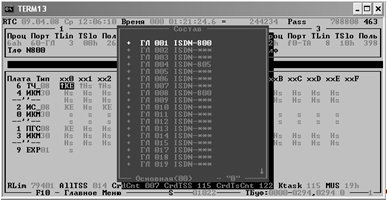

Далее следует выбрать пункт «Состав» и нажать клавишу «ENTER». При этом экран должен иметь вид, приведенный на (рисунке 5.18)

В данном окне имеется возможность просмотреть все ГЛ и включить нужные. Знак «+» означает, что данные линии включены. Клавиша «ENTER» позволяет включать/исключать линии в группу.

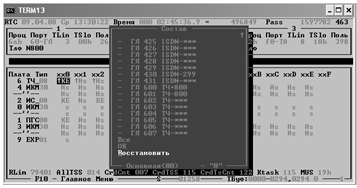

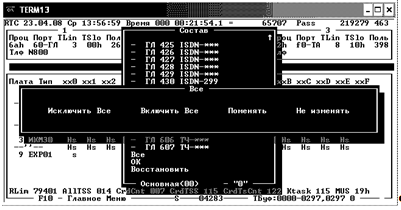

Кроме того, имеется возможность произвести изменения всех групп линий. Экран при этом должен иметь вид, представленный на (рисунке 5.19).

Рисунок 5.18

Рисунок 5.19

Рисунок 5.20

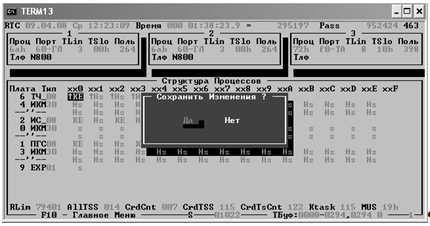

После завершения всех процедур необходимо подтвердить проведенные изменения, ответив «Да» на запрос «Сохранить изменения?». Окно экрана должно иметь вид, представленный на (рисунке 5.21).

Рисунок 5.21

Для проведения настроек DSР в меню «Системные Настройки» выбрать пункт «Настройки DSР». Этот пункт позволяет настроить спецпроцессоры обработки сигналов, входящих в состав станции. При этом на экране должно появиться меню, представленное на (рисунке 5.22).
