Дипломная работа: Построение сети цифровой связи ОТС
Действие тангенты распространяется на все включения абонента в групповые каналы. Данной настройкой задается режим использования тангенты.
Таблица 5.2 - Назначение пунктов меню «Настройки ОТС»
| Пункт меню | Варианты | Назначение | Рекомендуемое значение |
| Отключать передачу при DTMF | Нет | - | После первой (3) |
| После первой | |||
| После второй | |||
| После первой (3) | |||
| Время отключения передачи[мс] | От О до 5100мс | - | 280 |
| Ждать очередного DTMF [мс] | отО до 5100 мс | Максимальная пауза в наборе от диспетчера ЗООмс-набор вручную затруднен | 5100 |
| Порты тангенты | - | См. ниже | подменю |
| Группа ДСП | 00-63 | Направление вызова от ПГС | ОО(NЕС) |
В таблице 5.2 показана привязка номеров абонентов коммутационной станции NEAX 7400 к портам конвертера, которые имеют детектор замыкания шлейфа (ДСУ, ПГС). Это позволяет абоненту использовать кнопку тангенты (педаль), подключенную к конвертеру.
Ниже приведено описание информации, представленной на экране:
- 6800 - номер абонента в NЕС (четыре знака);
- 398 - порт в конвертере (три знака);
- Управление на станции - режим (выбирается из меню)
Для настройки групповых каналов в меню «Настройки ISDN» выбрать пункт «Настройки групповых каналов». При этом на экране должно появиться меню, представленное на (рисунке 5.8).

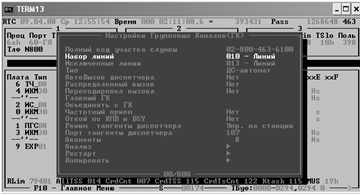

Данная команда позволяет произвести настройку одного группового канала. Для этого необходимо выбрать нужную строку и нажать клавишу «ЕNTER». При этом на экране должно появиться меню «Настройки групповых каналов», представленное на (рисунке 5.9).
Рисунок 5.8
Рисунок 5.9

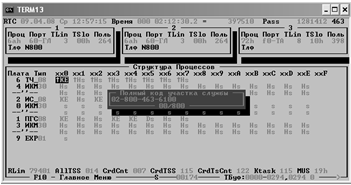

Выбрать пункт «Полный код участка службы». На экране должно появиться меню, представленное на (рисунке 5.10).
Рисунок 5.10
Таблица 5.3 – Описание пунктов меню «Настройки групповых каналов»
| Пункт меню | Пояснения | Пример |
| Полный код участка службы |
DОКККМММNNNNLLL. 02-направление 1-в сторону уменьшения номеров О-в сторону увеличения номеров ККК-Код ГК (цепи) МММNNNN - Полный номер диспетчера LLL -Код Конечной Станции Круга |
направление-02 Круг - 800 ДНЦ-4636803 Последняя станция круга-463 Результат 02-800-4636803-463 |
| Группа Аналоговых линий |
Группа Аналоговых линий, включающая в себя ответвления ГК полупостоянно входящие в канал. После Группа внесения номера группы и/или включения линии в состав группы линия автоматически подключится к каналу (ДСУ, ИС2-8, ИС4). |
13 |
| Пункт меню | Пояснения | Пример |
| Тип |
ДС - регистрация ДС - автомат ПС – автоматическая ПС - регистрация ПРС Выделенная |
ДС - регистрация |
| Автовызов диспетчера |
Нет, вызов диспетчера не посылается Есть, вызов диспетчера посылается |
Нет |
|
Циркуляр без КПС |
КПС ЦВ Иное – не использовать |
- |
| Абоненты | Количество абонентов ЦВ | 16 |
| Рестарт |
Все - перезапуск ГК в данной точке и последующих Аналоговые Все кроме диспетчера |
Все |
