 H. Кроссировочная плата (MDFU)

На кроссировочной плате расположены клеммы для подключения к системе внешних и внутренних линий базовой емкости, а также дополнительного оборудования. Три реле, размещенные на плате MDF, предназначены для аварийного переключения трех внешних линий на стандартные аппараты № 106 - 108. Плата содержит:

  - схему аварийного переключения внешних линий

  - вход внешнего музыкального источника или вход для записи сообщений

  - контакты реле: FR1T/FR1R-FR3T/FR3R

  - контакты датчика сигнализации

         - порт внешнего оповещения

I. Модуль формирования сигнала уведомления (MSGU)

Модуль MSGU формирует сигнал уведомления о вызове для стандартных аппаратов, оборудованных сигнальной лампой. Модуль дополнительно устанавливается на плату SLIB24 и обеспечивает сигналом уведомления 4 аппарата, подключенных к этой плате.

J. Модуль последовательного интерфейса (SIU)

Модуль SIU дополнительно устанавливается в базовый блок и содержит стандартный порт последовательного интерфейса RS-232С, посредством которого обеспечивается подключение к системе принтера (или компьютера) для распечатки отчета регистрации исходящих и входящих вызовов (SMDR).



3.4  Системные аппараты

Совместно со станцией GHX-46 могут использоваться следующие типы системных аппаратов:

GSX  8           аппарат с 8-ю функциональными клавишами

21         аппарат с 21-ой функциональной клавишей

21E      аппарат с 21-ой функциональной клавишей и дисплеем

33         аппарат с 33-мя функциональными клавишами

33E      аппарат с 33-мя функциональными клавишами и дисплеем

     48  DSS      консоль оператора (48 клавиш)

    GK              8         аппарат с 8-ю функциональными клавишами

          24S      аппарат с 24-мя функциональными клавишами

          24E      аппарат с 24-мя функциональными клавишами и дисплеем

          36S      аппарат с 36-ю функциональными клавишами

          36E      аппарат с 36-ю функциональными клавишами и дисплеем

     DSS/E    консоль оператора (48 клавиш)

          ICMB    переговорное устройство типа “домофон” (Phone Box)



3.5 Установка

3.5.1 установка системного блока (KSU)

Используя чертёж системного блока, вложенный в упаковку мини-АТС, обозначьте расположение отверстий для шурупов. Системный блок нельзя устанавливать непосредственно на кирпичную или оштукатуренную стену, используйте деревянную панель, предварительно укрепив ее на стене. Системный блок крепится двумя шурупами длиной 40мм или большими.

3.5.2     Выбор напряжения питания

Для питания мини-АТС используется сетевое напряжение 110 или 220 В частотой 50-60 Гц. Переключатель выбора напряжения питания находится в нижней части системного блока. Заводская установка переключателя соответствует напряжению 220 В. При использовании сети 110 В установите переключатель в положение “110 В”.

3.5.3     вНУТРЕННЕЕ УСТРОЙСТВО KSU

 Ниже приведен внутренний вид системного блока станции GHX-46.

Рисунок 3.1  Внутренний вид KSU

3.5.4  УСТАНОВКА ПЛАТ РАСШИРЕНИЯ

Платы COB, ETIB, SLIB используются для конфигурации необходимой ёмкости системы.

Платы расширения содержат компоненты, чувствительные к статическому электричеству, поэтому необходимо соблюдать следующие условия для предотвращения повреждений.

a) До установки в KSU храните платы в специальной антистатической упаковке. Плату, незащищенную антистатической упаковкой, следует удерживать только за ее края.

b) При установке плат и замене плат всегда используйте заземленный антистатический браслет. Это снизит вероятность повреждения платы статическим электричеством. Никогда не кладите плату на ковровое покрытие.

c)  Во время установки и замены плат, питание мини-АТС должно быть обязательно отключено.

A. Установка платы  COB

Плата MBU в мини-АТС GHX-46, содержит 6 портов внешних линий. Количество портов внешних линий может быть увеличено до 14, если дополнительно установить две платы COB.

Плата COB может быть установлена в слоты #6 и #7 основной системной платы. Ниже показана нумерация портов внешних линий:

СЛОТ #6: линии № 11 - 14

СЛОТ #7: линии № 7 - 10

B. Установка плат SLIB, ETIB

Плата MBU в мини-АТС GHX-46, содержит 12 портов внутренних  линий. Количество портов внутренних линий может быть увеличено до 40 , при установке 7-и плат расширения (SLIB, ETIB).

Платы ETIB/SLIB устанавливаются в слоты  #1 - #7.

СЛОТ #1: Тел. № 112-115             СЛОТ #5: Тел. № 128-131

СЛОТ #2: Тел. № 116-119             СЛОТ #6: Тел. № 132-135

СЛОТ #3: Тел. № 120-123             СЛОТ #7: Тел. № 136-139

СЛОТ #4: Тел. № 124-127

3.5.5  УСТАНОВКА ПЛАТЫ VAU

Плата VAU устанавливается только в слот #0 (ближайший слот к источнику питания), назначение каналов записи/воспроизведения производится при системном программировании (подпрограмма FLASH 59).

Система предоставляет два cпособа записи сообщений в память автоинформатора:

A. используя системный аппарат

(1)  нажмите клавишу “MON” на аппарате № 100.

(2)  наберите код записи сообщения (7*01-7*04).

(3)  нажмите клавишу “1”.

(4)  нажмите клавишу HOLD для начала записи.

(5)  запишите сообщение, используя телефонную трубку или спикерфон.

6   нажмите клавишу HOLD для окончания записи.

   B. используя аудио аппаратуру

(1)  подключите внешнюю аудио аппаратуру к разъёму на MDF.

(2)  нажмите клавишу “MON” и наберите код записи сообщения (7*01-7*04)

       на аппарате № 100.

(3)  нажмите клавишу “2”.

(4)  нажмите клавишу HOLD для начала записи.

(5)  запишите сообщение, используя аудио аппаратуру.

6   нажмите клавишу HOLD для окончания записи.

3.5.6  НАЗНАЧЕНИЕ КЛЕММ НА ПЛАТЕ MDF

Все подключения к плате MDFU выполнены “под винт”, за исключением входа внешнего музыкального источника.

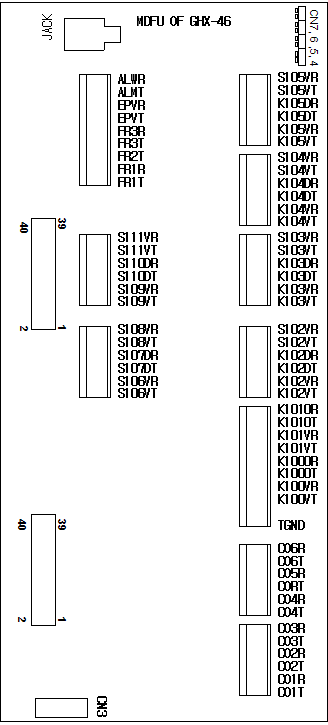

                     Рисунок 3.2 Назначение контактов кроссировочной платы MDF

3.5.7 ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЛИНИЙ (CO/PBX)



A. На плате MDFU расположены клеммы для подключения 6-и внешних линий базовой    ёмкости: клеммы COT и COR .

B. Подключение внешних линий к платам расширения (COB).

a) отсоедините разъём от платы.

b) подключите к разъёму провода внешних линий.

c) установите разъём на плату.

3.5.8     АВАРИЙНОЕ ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ

Если к мини-АТС не подключена батарея резервного питания, то в случаях пропадания сетевого питания, максимум 3 внешних линии могут быть автоматически переключены на стандартные аппараты (SLT) для обеспечения аварийной связи.

линия № 1 - Автоматически переключается на Тел. № 106

линия № 2 - Автоматически переключается на Тел. № 107

линия № 3 - Автоматически переключается на Тел. № 108

3.5.9     ПОДКЛЮЧЕНИЕ СИСТЕМНЫХ АППАРАТОВ

Максимально к мини-АТС GHX-46 можно подключить 34 системных аппарата: 6 портов базовой ёмкости и 28 (4´7) - на платах расширения.

Плата  ETIB содержит 4 порта аналоговых системных аппаратов. Следует соблюдать осторожность, если подсоединение системных аппаратов производится при включенном питании мини-АТС. Для подключения системных аппаратов используется 4-проводный кабель (две витые пары). Первая пара проводов (VT, VR) обеспечивает прохождение речевого сигнала. Вторая пара проводов  (DT, DR) предназначена для передачи цифровой сигнальной информации. Питание системного аппарата осуществляется по “фантомной” схеме, при этом по второй паре (DT, DR) подается напряжение питания + 24 В, а по первой паре (VT, VR) - “земля” (GND).

Следует строго соблюдать полярность пары DT, DR. Изменение полярности не приводит к  повреждению системы и аппарата, но не обеспечивает нормального функционирования.

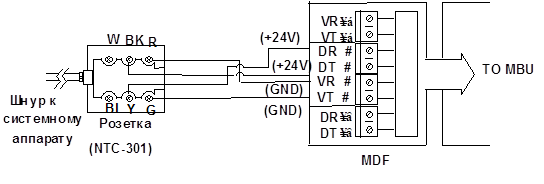

                           Рисунок 2.3. Подключение системного аппарата

Порты №№ 102 - 105, расположенные на основной системной плате (MBU), являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолиненйного аппарата (SLT).

В случае подключения системных аппаратов, следующие переключатели, расположенные на плате MBU, необходимо установить в положение KTU.

CN 45: аппарат № 102

CN 46: аппарат № 103       Универсальные порты (KTU или SLT)

CN 47: аппарат № 104

CN 48: аппарат № 105

Подключение системных аппаратов к платам расширения (ETIB).

a) отсоедините разъём от платы.

b) подключите к разъёму провода системных аппаратов.

c) установите разъём на плату.

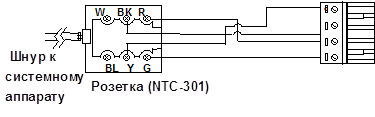

3.5.10 ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ (SLT) АППАРАТОВ

Максимально к мини-АТС GHX-46 можно подключить 38 стандартных аппаратов: 10 портов базовой ёмкости и 28 (4´7) - на платах расширения.

Для подключения стандартных аппаратов к базовым портам платы MBU (№ 102 - 111) используются  клеммы S102VT/VR - S111VT/VR на кроссировочной плате MDF.

Порты №№ 102 - 105, расположенные на основной системной плате MBU, являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолинейного аппарата (SLT).
