2.5.2 Выбор напряжения питания
Для питания мини-АТС используется сетевое напряжение 110 или 220 В частотой 50-60 Гц. Переключатель выбора напряжения питания находится внутри системного блока на плате источника питания. Заводская установка переключателя соответствует напряжению 220 В. При использовании сети 110 В установите переключатель в положение “110 В”, предварительно необходимо снять крышку источника питания.
2.5.3 вНУТРЕННЕЕ УСТРОЙСТВО KSU
Ниже приведен внутренний вид системного блока станции GHX-36.
SLOT5 SLOT4 SLOT3 SLOT2 SLOT1 SLOT0
MSGU
S I U
MDF
Voltage PSU with RGU
switch
POWER
RGU
L F U TRANSFORMER TRANSFORMER
Рисунок 2.1. ВНУТРЕННИЙ ВИД KSU
2.5.4 УСТАНОВКА ПЛАТ РАСШИРЕНИЯ
Платы COB, ETIB, SLIB используются для конфигурации необходимой ёмкости системы.
Платы расширения содержат компоненты, чувствительные к статическому электричеству, поэтому необходимо соблюдать следующие условия для предотвращения повреждений.
a) До установки в KSU храните платы в специальной антистатической упаковке. Плату, незащищенную антистатической упаковкой, следует удерживать только за ее края.
b) При установке и замене плат всегда используйте заземленный антистатический браслет. Это снизит вероятность повреждения платы статическим электричеством. Никогда не кладите плату на ковровое покрытие.
c) Во время установки и замены плат, питание мини-АТС должно быть обязательно отключено.
A. Установка платы COB
Плата MBU в мини-АТС GHX-36, содержит 4 порта внешних линий. Количество портов внешних линий может быть увеличено до 12, если дополнительно установить две платы расширения COB.
Плата COB может быть установлена в слоты #4 и #5 основной системной платы. Ниже показана нумерация портов внешних линий:
СЛОТ #5: линии № 5 - 8
СЛОТ #4: линии № 9 - 12
B. Установка плат SLIB, ETIB
Плата MBU в мини-АТС GHX-36, содержит 8 портов внутренних линий. Количество портов внутренних линий может быть увеличено до 32 , при установке 5-и плат расширения (SLIB, ETIB).
Платы ETIB/SLIB устанавливаются в слоты #1 - #5.
СЛОТ#1: Тел. № 108-111 СЛОТ#1: Тел. № 108-115
СЛОТ#2: Тел. № 112-115 СЛОТ#2: Тел. № 116-119
СЛОТ#3: Тел. № 116-119 СЛОТ#3: Тел. № 120-123
СЛОТ#4: Тел. № 120-123 СЛОТ#4: Тел. № 124-127
СЛОТ#5: Тел. № 124-127 СЛОТ#5: Тел. № 128-132
(при установке плат SLIB, ETIB) (при установке платы SLIB8 в СЛОТ#1)
2.5.5 УСТАНОВКА ПЛАТЫ VAU
Плата VAU устанавливается только в слот #0 (ближайший слот к источнику питания), назначение каналов записи/воспроизведения производится при системном программировании (подпрограмма FLASH 59).
Система предоставляет два cпособа записи сообщений в память автоинформатора:
A. используя системный аппарат
(1) нажмите клавишу “MON” на аппарате № 100.
(2) наберите код записи сообщения (7*01-7*04).
(3) нажмите клавишу “1”.
(4) нажмите клавишу HOLD для начала записи.
(5) запишите сообщение, используя телефонную трубку или спикерфон.
(6) нажмите клавишу HOLD для окончания записи.
B. используя аудио аппаратуру
(1) подключите внешнюю аудио аппаратуру к разъёму на MDF.
(2) нажмите клавишу “MON” и наберите код записи сообщения (7*01-7*04)
на аппарате № 100
(3) нажмите клавишу “2”.
(4) нажмите клавишу HOLD для начала записи.
(5) запишите сообщение, используя аудио аппаратуру.
(6) нажмите клавишу HOLD для окончания записи.
2.5.6 НАЗНАЧЕНИЕ КЛЕММ НА ПЛАТЕ MDF
Все подключения к плате MDFU выполнены “под винт”, за исключением входа внешнего музыкального источника.

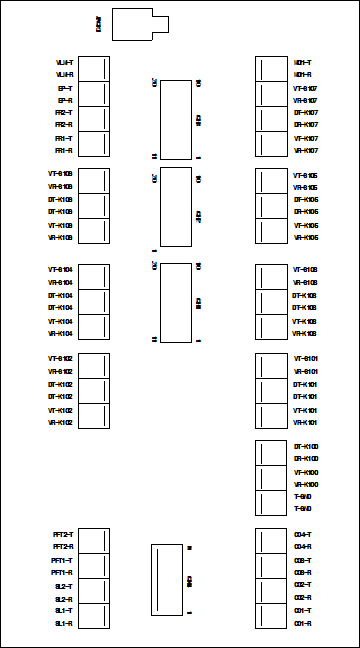

Рисунок 2.2. Назначение контактов кроссировочной платы MDF
2.5.7 ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЛИНИЙ (CO/PBX)
A. На плате MDFU расположены клеммы для подключения 4-х внешних линий базовой ёмкости: клеммы - COT и COR .
B. Подключение внешних линий к платам расширения (COB).
a) отсоедините разъём от платы.
b) подключите к разъёму провода внешних линий.
c) установите разъём на плату.
2.5.8 АВАРИЙНОЕ ПЕРЕКЛЮЧЕНИЕ ЛИНИЙ
Если к мини-АТС не подключена батарея резервного питания, то в случаях пропадания сетевого питания, максимум 2 внешних линии могут быть автоматически переключены на стандартные аппараты (SLT) для обеспечения аварийной связи.
линия № 1 - на любой стандартный аппарат, подключенный к порту “SL1”
линия № 2 - на любой стандартный аппарат, подключенный к порту “SL2”
2.5.9 ПОДКЛЮЧЕНИЕ СИСТЕМНЫХ АППАРАТОВ
Максимально к мини-АТС GHX-36 можно подключить 28 системных аппаратов: 8 портов в базовой ёмкости и 20 (4´5) - на платах расширения.
Плата ETIB содержит 4 порта интерфейса аналоговых системных аппаратов. Следует соблюдать осторожность, если подсоединение системных аппаратов производится при включенном питании мини-АТС. Для подключения системных аппаратов используется 4-проводный кабель (две витые пары). Первая пара проводов (VT, VR) обеспечивает прохождение речевого сигнала. Вторая пара проводов (DT, DR) предназначена для передачи цифровой сигнальной информации. Питание системного аппарата осуществляется по “фантомной” схеме, при этом по второй паре (DT, DR) подается напряжение питания + 24 В, а по первой паре (VT, VR) - “земля” (GND).
Следует строго соблюдать полярность пары DT, DR. Изменение полярности не приводит к повреждению системы и аппарата, но не обеспечивает нормального функционирования.

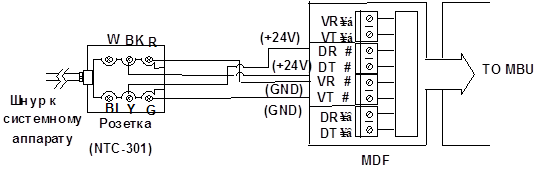

Рисунок 2.3. Подключение системного аппарата
Порты №№ 101 - 107, расположенные на основной системной плате (MBU), являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолиненйного аппарата (SLT).
В случае подключения системных аппаратов, следующие переключатели, расположенные на плате MBU, необходимо установить в положение KTU.
CN 9: аппарат № 101
CN 8: аппарат № 102
CN 7: аппарат № 103 Универсальные порты (KTU или SLT)
CN 6: аппарат № 104
CN 5: аппарат № 105
CN 4: аппарат № 106
CN 3: аппарат № 107

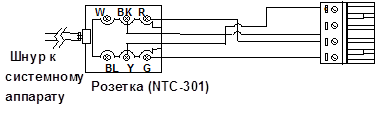

Подключение системных аппаратов к платам расширения (ETIB).
a) отсоедините разъём от платы.
b) подключите к разъёму провода системных аппаратов.
c) установите разъём на плату.
2.5.10 ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ (SLT) АППАРАТОВ
Максимально к мини-АТС GHX-36 можно подключить 31стандартный аппарат: 7 портов базовой ёмкости, 16 - на платах расширения SLIB24(4´4) и 8 (8X1) - на плате расширения SLIB8.
Порты №№ 101 - 107, расположенные на основной системной плате (MBU), являются универсальными (гибридными). К этим портам допускается подключение как системного (KTU), так и стандартного однолинейного аппарата (SLT).
В случае подключения SLT- аппаратов следующие переключатели, расположенные на плате MBU, необходимо установить в положение SLT.
CN 9: аппарат № 101
CN 8: аппарат № 102
CN 7: аппарат № 103 Универсальные порты (KTU или SLT)
CN 6: аппарат № 104
CN 5: аппарат № 105
CN 4: аппарат № 106
CN 3: аппарат № 107

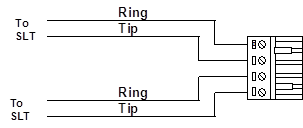

Подключение стандартных аппаратов к платам расширения (SLIB-24,48,8).
a) отсоедините разъём от платы.
b) подключите к разъёму провода стандартных аппаратов.
c) установите разъём на плату.
2.5.11 ПОДКЛЮЧЕНИЕ ПЕРЕГОВОРНОГО УСТРОЙСТВА
Переговорное устройство (домофон) позволяет осуществлять внутреннюю связь посредством встроенного спикерфона, и обеспечивает пользователя возможностью вызывать заранее запрограммированный аппарат нажатием кнопки “CALL”, а также принимать внутренние вызовы и объявления по громкой связи (оповещение).
Устройство должно быть установлено в месте, защищенном от внешних воздействий, где требуется обеспечить оповещение или контроль доступа.
Домофон подключается к системе, так же как и системный аппарат.
a) Откройте корпус с помощью тонкой плоской отвертки, нажимая на защелку.
b) Установите заднюю крышку домофона на стену и закрепите её двумя шурупами.
c) Вставьте кабель через отверстие в нижней панели корпуса переговорного устройства. Подключите кабель к клеммам, расположенным в нижней части печатной платы домофона. Подключение производите в соответствии с цветовыми обозначениями клемм домофона и маркировкой контактов системного порта на панели MDF: GR - контакт VT, RD - контакт VR, BL - контакт DT, YL - контакт DR.
