Реферат: Аналоговые системы (мини АТС)

Необходимо соблюдать следующие требования:

A. Батареи следует размещать в помещении с ограниченным доступом и хорошей вентиляцией для удаления возможного газовыделения.

B. Батареи должны быть установлены в соответствии с требованиями пункта 480 National Electrical Code (NEC) в США или аналогичными документами в других странах.

C. Следует оградить батареи от возможного повреждения или опрокидывания, что может вызвать утечку кислоты или замыкание пластин. Помещение следует контролировать на предмет возникновения пожара, резкого повышения температуры, повышенной загазованности и т.п.

D. Необходимо использовать гибкий изолированный кабель минимальной длины для подключения к системному блоку. Кабель следует зафиксировать таким образом, чтобы при его перемещении исключалось перемещение батарей.

E. Используйте предохранитель номиналом 12 А / 32 В или 12-ти амперный автоматический выключатель постоянного тока, который устанавливается последовательно в цепи отрицательного полюса во избежание повреждения батарей.

F. Для выполнения правильного подключения см. рисунок 2.8. Сечение и длину соединительного кабеля необходимо выбрать таким образом, чтобы падение напряжения в цепи постоянного тока между батареями и системным блоком не превышало 0.5 В. (CN5 : Внешние батареи)

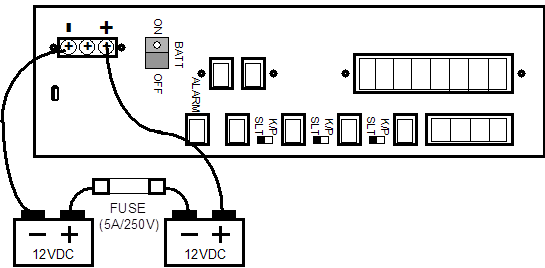

Рисунок 2.8 Подключение батареи аварийного питания

2.21 ПОДКЛЮЧЕНИЕ МОДУЛЯ SIU

Система GHX-616 позволяет дополнительно установить модуль SIU, который содержит стандартный порт последовательного интерфейса RS-232C. Посредством модуля SIU обеспечивается подключение принтера или компьютера для распечатки отчета регистрации вызовов (SMDR) и системной базы данных.

Модуль SIU, применяемый в системе GHX-616, является типовым для систем GHX-828, GHX-820 и GHX-1232. Плата SIU устанавливается в отверстие на левой боковой панели блока KSU, обозначенное “SMDR OUTPUT”, и подключается посредством соединительного кабеля к разъёму CN1 на плате MBU (См. рисунок 2.2).

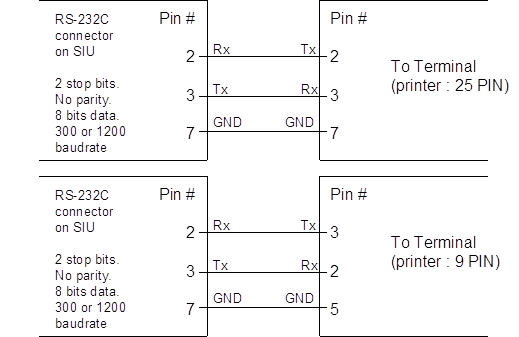

Разводка кабеля RS-232C для подключения внешнего оборудования представлена на

рисунке 2.9.

Рисунок 2.9 Разводка кабеля RS-232C.

2.22 Запись сообщений в автоинформатор

Система предоставляет два cпособа записи сообщений в память автоинформатора (VAU3):

1 запись голосового сообщения с помощью телефонного аппарата дежурного оператора;

2 запись сообщения с помощью аудио аппаратуры, подключенной к разъему на плате VAU3. При использовании магнитофона или дргой аппаратуры пользователь должен обеспечить соединительный кабель со стандартным аудио разъемом.

Выбор способа записи сообщений в автоинформатор осуществляется набором соответствующего кода на аппарате дежурного оператора.

Если сообщение предполагается воспроизводить в качестве системного приветствия режима DISA, то рекомендуется при его записи не использовать фоновую музыку, так как фоновая музыка может вызвать проблемы при определении тонального сигнала (DTMF) на внешней линии (CO/PBX).

2. GHX-36

Гибридная мини-АТС GHX-36 разработана для применения в качестве учрежденческой АТС в средних и малых организациях.

Базовый блок выполнен в виде металлического корпуса для настенного крепления. Ёмкость базового блока: 4´8 (4 порта внешних линий, 8 портов внутренних абонентов: 1 системный порт, 7 гибридных портов) с возможностью расширения до максимальной ёмкости: 4´32 или 12´24.

Данная инструкция содержит необходимую информацию по установке, программированию и обслуживанию мини-АТС GHX-36.

2.1 ОПИСАНИЕ СИСТЕМЫ

Мини-АТС GHX-36 является модульно расширяемой системой, с возможностью подключения как системных, так и стандартных однолинейных аппаратов с импульсным или частотным (DTMF)способом набора. Базовый блок выполнен в виде плоского металлического корпуса для настенного крепления и содержит: основную системную плату (MBU), источник питания (PCU) с возможностью подключения аварийной батареи и с генератором индукторного вызова, а также кроссировочную плату (MDF).

Система также содержит два порта для управления внешними устройствами, которые могут быть гибко запрограммированы для управления: внешним вызывным устройством (звонком), аппаратурой внешнего оповещения, электрическим дверным замком и внешним музыкальным источником для режима удержания линии. Порт датчика сигнализации позволяет подключить внешнюю систему сигнализации или любой другой датчик, при срабатывании которого система посылает сигнал тревоги на заранее назначенный аппарат. Схема автоматического набора номера обеспечивает работу функции автодозвона путем детектирования зуммерных сигналов контроля вызова, поступающих от ГАТС и информирующих о состоянии линии вызываемого абонента.

Источник питания позволяет подключить батарею аварийного питания, необходимую для поддержания работоспособности системы в случае сбоев в электросети.

Схема часов реального времени обеспечивает отображение информации о времени и дате на дисплеях системных аппаратов, и позволяет зафиксировать дату и время каждого вызова при распечатке отчета регистрации (SMDR).

Система позволяет производить регистрацию и тарификацию вызовов. Для этого необходимо дополнительно установить модули SIU (RS-232C) и CMU (приемник сигналов тарификации), а также произвести необходимые изменения в базе данных системы.

Архитектура системы позволяет вводить изменения в базу данных без прерывания текущих процессов коммутации. Во время изменения базы данных система продолжает обслуживание абонентов в нормальном режиме.

Нижеприведённые таблицы показывают ёмкость системы и гибкость конфигурации.

РЕСУРСЫ СИСТЕМЫ	БАЗОВЫЙ БЛОК	МАКСИМУМ
Порты внешних линий	4	12
Порты системных аппаратов (KTU)	1	28
Консоли оператора	4
Гибридные порты (KTU или SLT)	7	7
Порты однолинейных аппаратов (SLT)	0	31
Каналы внутренней связи	4	10
Вход музыкального источника	1
Ячейки памяти общего пользования	80
Индивидуальные ячейки памяти	20 для каждого абонента
Повтор последнего номера	32 знака
Сохранение номера для повтора	32 знака
Запись номера во время разговора	32 знака
Линии аварийного переключения	2
Порт RS-232C	1
Реле управления внешними устройствами - звонок - открытие двери	1 (FR1T/FR1R на MDF)
Реле управления внешними устройствами - внешнее оповещение - музыкальный источник	1 (FR2T/FR2R на MDF)
Вход датчика сигнализации	1
Общее оповещение	1 зона
Внешнее оповещение	1 порт
Внутреннее оповещение	2 зоны
