d) Излишек кабеля следует вытянуть обратно из корпуса домофона через отверстие в нижней панели и закрепить его. Присоедините корпус домофона к задней крышке и закрепите с помощью защелки.

2.5.12 Подключение внешнего вызывного устройства

Система GHX-36 обеспечивает замыкание контактов реле на время вызова, для включения дополнительно установленного внешнего вызывного устройства (громкий звонок). Аппарат, вызов которого включает внешнее вызывное устройство, назначается при программировании станции (FLASH 16). Внешнее вызывное устройство подключается к контактам FR1-T и FR1-R на плате MDF. Коммутируемая мощность контактов: 125 В, 500 мА переменного тока (32 В, 2А постоянного тока).

См. рисунок 2.4 Подключение дополнительного оборудования.

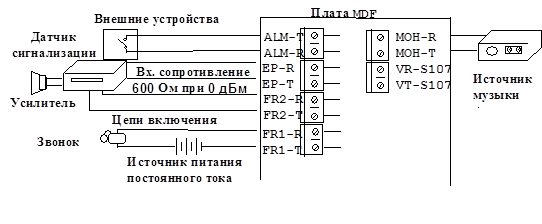

Рисунок 2.4. Подключение дополнительного оборудования

2.5.13 Подключение внешнего устройства оповещения

Станция GHX-36 обеспечивает подключение внешнего усилителя для системы оповещения. Выходное сопротивление порта оповещения - 600 Ом (при уровне 0 дБ), максимальная выходная мощность 5 мВт. Коммутируемая мощность контактов: 125 В, 500 мА переменного тока; 32 В, 2А постоянного тока. Контакты FR2-T и FR2-R обеспечивают включение внешнего усилителя. Пара контактов “EP-T, EP-R” служит для передачи речевого сигнала.

См. рисунок 2.4 Подключение дополнительного оборудования.

2.5.14 подключение музыкального источника

Мини-АТС поддерживает такие сервисные функции, как музыка в режиме удержания линии (MOH) и фоновая музыка для прослушивания посредством громкоговорителя системного аппарата. Возможно использование либо внутреннего музыкального источника (микросхема с записанной мелодией) либо внешнего (тюнер, магнитофон и др.).

Выбор музыкального источника (внутренний/внешний) производится установкой перемычки “CN2” на системной плате в требуемое положение: “INT”/“EXT”.

При поставке системы заводская установка перемычки “CN2” соответствует внутреннему источнику, если Вы хотите использовать внешний источник, переключите перемычку “CN2” из положения “INT” в положение “EXT”.

См. рисунок 2.4 Подключение дополнительного оборудования.

2.5.15 ПОДКЛЮЧЕНИЕ СИГНАЛИЗАЦИИ

Мини-АТС GHX-36 позволяет транслировать сигнал тревоги от внешней системы сигнализации на любой указанный при программировании системный аппарат (исключая переговорное устройство).

Контакты датчика сигнализации могут быть нормально разомкнуты или нормально замкнуты. Условие срабатывания сигнализации задается при программировании системы (замыкание/размыкание). Сигнал тревоги может быть однократным или продолжительным (выбирается при программировании).

Датчик сигнализации подключается к клеммам ALM-T и ALM-R на плате MDF.

См. рисунок 2.4 Подключение дополнительного оборудования.

2.5.16 ПОДКЛЮЧЕНИЕ МОДУЛЯ SIU

В систему может быть дополнительно установлен один модуль SIU, содержащий стандартный порт RS-232C. Модуль SIU используется для распечатки отчета регистрации вызовов (SMDR) и базы данных системы.

Формат строки печати отчета SMDR - 80 или 29 символов в строке.

Разводка разъёма RS-232C показана на Рисунке 2.5 Подключение RS-232C.

Рисунок 2.5 Подключение RS-232C .

2.5.17 Подключение головных телефонов (гарнитуры оператора)

Системные телефоны могут быть оборудованы стандартными адаптерами головных телефонов. Для использования гарнитуры подключите адаптер к разъёму вместо телефонной трубки. В программе FLASH 40 необходимо запретить использование спикерфона (встроенного микрофона). После этого невозможно выполнение операций на телефонном аппарате без снятия трубки: такие функции, как “Набор номера без снятия трубки” и “Автоматический ответ в режиме громкой связи” (Handsfree), будут недоступны для пользователя. Однако, входящие звонки, оповещение, сигнал вызова и музыка в фоновом режиме будут слышны на громкоговорителе аппарата.

Клавиша контроля MON в этом случае будет управлять состоянием трубки (снята или положена).

2.5.18 ПОДКЛЮЧЕНИЕ БАТАРЕИ АВАРИЙНОГО ПИТАНИЯ

Для обеспечения бесперебойного режима работы системы в случаях аварии сетевого электропитания рекомендуется подключить блок аккумуляторных батарей на 24 В ( обычно две батареи по 12 В) с ёмкостью не более 20 А/ч. Желательно использовать необслуживаемые батареи.

Необходимо соблюдать следующие требования:

A. Батареи следует размещать в помещении с ограниченным доступом и хорошей вентиляцией для удаления возможного газовыделения.

B. Батареи должны быть установлены в соответствии с требованиями пункта 480 National Electrical Code (NEC) в США или аналогичными документами в других странах.

C. Следует оградить батареи от возможного повреждения или опрокидывания, что может вызвать утечку кислоты или замыкание пластин. Помещение следует контролировать на предмет возникновения пожара, резкого повышения температуры, повышенной загазованности и т.п.

D. Необходимо использовать гибкий изолированный кабель минимальной длины для подключения к системному блоку. Кабель следует зафиксировать таким образом, чтобы при его перемещении исключалось перемещение батарей.

E. Используйте предохранитель номиналом 12 А / 32 В или 12-ти амперный автоматический выключатель постоянного тока, который устанавливается последовательно в цепи отрицательного полюса во избежание повреждения батарей.

F Для выполнения правильного подключения см. рисунок 4.7. Сечение и длину соединительного кабеля необходимо выбрать таким образом, чтобы падение напряжения в цепи постоянного тока между батареями и системным блоком не превышало 0.5 В.

12VDC

FUSE(5A/250V)

KSU 12VDC

2.5.19 Переключатель литиевой батареи

Для защиты системной базы данных от стирания при отключении электропитания мини-АТС, необходимо после программирования системы установить перемычку “CN10” на основной плате (MBU) в положение “ON”. Этим достигается подключение литиевой батареи, обеспечивающей энергонезависимость системной памяти.

3. GHX-46

Гибридная мини-АТС GHX-46 разработана для применения в качестве учрежденческой АТС в средних и малых организациях.

Базовый блок выполнен в виде металлического корпуса для настенного крепления. Ёмкость базового блока: 6´12 (6 портов внешних линий, 12 портов внутренних абонентов: 2 порта системных аппаратов, 4 гибридных порта и 6 портов стандартных однолинейных аппаратов) с возможностью расширения до максимальной ёмкости: 6´40 или 14´32.

Данная инструкция содержит необходимую информацию по установке, программированию и обслуживанию мини-АТС GHX-46.

3.1 ОПИСАНИЕ СИСТЕМЫ

Мини-АТС GHX-46 является модульно расширяемой системой, с возможностью подключения как системных, так и стандартных однолинейных аппаратов с импульсным или частотным (DTMF) способом набора. Базовый блок выполнен в виде плоского металлического корпуса для настенного крепления и содержит: основную системную плату (MBU), источник питания (PCU) с возможностью подключения аварийной батареи и с генератором индукторного вызова, а также кроссировочную плату (MDF).

Система также содержит три порта для управления внешними устройствами, которые могут быть гибко запрограммированы для управления: внешним вызывным устройством (звонком), аппаратурой внешнего оповещения, электрическим дверным замком и внешним музыкальным источником для режима удержания линии. Порт датчика сигнализации позволяет подключить внешнюю систему сигнализации или любой другой датчик, при срабатывании которого система посылает сигнал тревоги на заранее назначенный аппарат. Схема автоматического набора номера обеспечивает работу функции автодозвона путем детектирования зуммерных сигналов контроля вызова, поступающих от ГАТС и информирующих о состоянии линии вызываемого абонента.

Источник питания позволяет подключить батарею аварийного питания, необходимую для поддержания работоспособности системы в случае сбоев в электросети.

Схема часов реального времени обеспечивает отображение информации о времени и дате на дисплеях системных аппаратов, и позволяет зафиксировать дату и время каждого вызова при распечатке отчета регистрации (SMDR).

Система позволяет производить регистрацию и тарификацию вызовов. Для этого необходимо дополнительно установить модули SIU (RS-232C) и CMU (приемник сигналов тарификации), а также произвести необходимые изменения в базе данных системы.

Архитектура системы позволяет вводить изменения в базу данных без прерывания текущих процессов коммутации. Во время изменения базы данных система продолжает обслуживание абонентов в нормальном режиме.

Нижеприведённые таблицы показывают ёмкость системы и гибкость конфигурации.

РЕСУРСЫ СИСТЕМЫ	БАЗОВЫЙ БЛОК	МАКСИМУМ
Порты внешних линий	6	14
Порты системных аппаратов (KTU)	2	34
Консоли оператора	4
Гибридные порты (KTU или SLT)	4	4
Порты однолинейных аппаратов (SLT)	6	38
Каналы внутренней связи	6	12
Вход музыкального источника	1
Ячейки памяти общего пользования	80
Индивидуальные ячейки памяти	20 для каждого абонента
Повтор последнего номера	32 знака
Сохранение номера для повтора	32 знака
Запись номера во время разговора	32 знака
Линии аварийного переключения	3
Порт RS-232C	1
Реле управления внешними устройствами - звонок - открытие двери	2 (FR1T/FR1R на MDF и FR2T/FR2R на MDF)
Реле управления внешними устройствами - внешнее оповещение - музыкальный источник	1 (FR3T/FR3R на MDF)
Вход датчика сигнализации	1
Общее оповещение	1 зона
Внешнее оповещение	1 порт
Внутреннее оповещение	2 зоны
