Н и В - габаритные размеры поперечного сечения раската, h - толщина головки профиля, d - толщина шейки профиля.

    б) Прокатка профилей действующего сортамента. Устанавливаются клети трио 800 и клеть дуо 850, а клеть УК2 убирается. Далее прокатка про­изводится по существующей в настоящее время технологии. При замене кле­тей трио 800 на реверсивные клети дуо 800 невозможна прокатка сдвоенных полособульбовых профилей 30810 и 30812, ПБ-615, ПБ-1979, Z-310.

Достоинства 1-го варианта.

1) Универсальная клеть УК1 не мешает прокатке профилей действующе­го сортамента, ее необходимо убирать только при замене валков.

2) Отпадает необходимость изготовления вспомогательной клети ВК, так как ее роль выполняет клеть трио 800-2.

Недостатки 1-го варианта.

1) Электродвигатель клети УК1 устанавливается на месте существующего стенда для замены валков, поэтому перевалочный стенд для клетей трио 800 необходимо разместить на другом месте.

2) Необходимо изыскать место для размещения машинного помещения электродвигателя клети УК1 и место для размещения перевалочного стенда универсальных клетей.

ВАРИАНТ 2 (рис. 13.5)

а) Прокатка рельсов. Клети трио 800 заменяются на реверсивные клети дуо 800. Устанавливается клеть УК1 взамен клети дуо 800-2, а также клети ВК и УК2. Клеть дуо 850 убирается. Прокатка призводится в той же после­довательности, что и по варианту 1.

б) Прокатка профилей действующего сортамента. Устанавливается клеть дуо 850 и реверсивная клеть 800-2 взамен клети УК1. Клети 800-1 и 800-2 приводятся от одного электродвигателя или от отдельных электродви­гателей (клеть 800-2 приводится от электродвигателя клети УК1). Убираются также клети ВК и УК2. Клети ВК и дуо 850 одинаковой конструкции и взаи­мозаменяемые.

Достоинства 2-го варианта:

все клети располагаются в районе линии 800 вдали от пил горячей резки.

Недостатки 2-го варианта.

1) Исключается установка существующих клетей трио 800 для прокатки профилей действующего сортамента, так как клеть ВК устанавливается на месте размещения подъемно-качающегося стола клети 800-2.

2) Открытый калибр в клети ВК используется при прокатке дважды - до и после прокатки в клети УК1. При повторной прокатке ширина раската 180 мм меньше ширины калибра 213 мм, за счет чего не будет обрабатывать­ся боковая поверхность головки и подошвы. На некоторых зарубежных ста­нах на валках клети ВК нарезаются два калибра разной ширины, причем при обратном движении раската клеть ВК смещается по направляющим так, что напротив калибра клети УК1 оказывается более узкий калибр (в рассматриваемом случае калибр шириной 180 мм).

ВАРИАНТ 3 (рис. 13.6)

а) Прокатка рельсов. Устанавливаются клети УК1 и ВК в районе 18-й и 19-й колонн, а также клеть УК2. Клеть дуо 850 убирается. В клети трио 800-1 дается 3 прохода, в клети трио 800-2 производится 1-й проход в закрытом рельсовом калибре, 2-й проход в открытом калибре, 3-й проход холостой. В клети УК1 дается 2 прохода, причем перед 1-м проходом валки клети ВК разводятся, а после 2-го прохода устанавливаются на требуемый размер. Ши­рина калибра клети ВК может быть принята =180 мм. Заканчивается прокат­ка в клети УК2, которая устанавливается либо на место чистовой клети дуо 850 с использованием ее привода, либо рядом с установкой отдельного при­вода

По этому варианту возможна замена клетей трио 800 на жесткие ревер­сивные клети дуо 800.

б) Прокатка профилей действующего сортамента. Убирается клеть УК2. При прокатке на возвратный поток также убираются клети УК1 и ВК. Прокатка производится по действующему режиму.

Недостаток варианта 3:

клети УК1 и ВК устанавливаются в районе. 18-й и 19-й колонн, где ходит кран грузоподъемностью 50 т. Для перевалки клетей требуется кран грузо­подъемностью 100 т. Осуществление этого варианта возможно при изготов­лении новых или усилении существующих колонн, увеличении высоты про­лета и строительстве новой крыши, что требует больших капитальных затрат.

ВАРИАНТ 4 (рис. 13.7)

а) Прокатка рельсов. Устанавливаются клети УК1, УК2 и ВК. В клети трио 800-1 даются три прохода, в клети трио 800-2 производится 1-й проход в закрытом рельсовом калибре, 2-й проход - в открытом калибре, а 3-й про­ход - холостой. Прокатка в клетях ВК, УК1 и УК2 производится по схеме, приведенной на рис. 13.8: клеть УК1 (валки клетей ВК и УК2 разведены), клеть УК1 и ВК (валки клети УК2 разведены), клеть УК2 (валки клетей ВК и УК1 разведены).

По этому варианту возможна замена клетей трио 800 на жесткие ревер­сивные клети дуо 800.

б) Прокатка профилей действующего сортамента. Убираются клети УК1 и УК2. Клеть ВК используется как чистовая клеть дуо 850. Прокатка производится по действующему режиму.

Достоинства варианта 4:

клети УК1, УК2 и ВК (дуо 850) размещаются компактно и при этом ис­ключается непрерывная прокатка в чистовой клети УК2.

Недостаток варианта 4:

требуется установка валков с точностью 0,05 мм. Однако такая установка валков может быть обеспечена за счет применения в чистовой клети УК2 двухскоростных нажимных устройств: быстроходная ступень используется для перемещения нажимных винтов со скоростью 20-30 мм/с, а тихоходная ступень со скоростью перемещения нажимных винтов 2,0-2,5 мм/с использу­ется для точной установки валков.

Предложение ОАО "Уралмаш"

Предлагаются для рассмотрения три варианта реконструкции РБС НТМК - вариант 5 (рис. 13.10) и вариант 6 (рис. 13.11). Прокатка по этим вариантам после обжимной клети 950 предусматривается в следующей последователь­ности: 1-я клеть - два тавровых калибра и один закрытый рельсовый калибр; 2-я клеть - два закрытых рельсовых калибра и один открытый калибр; 4-х валковая универсальная клеть - 1 проход; вспомогательная клеть дуо - 1 проход; чистовая трехвалковая универсальная клеть - 1 проход.

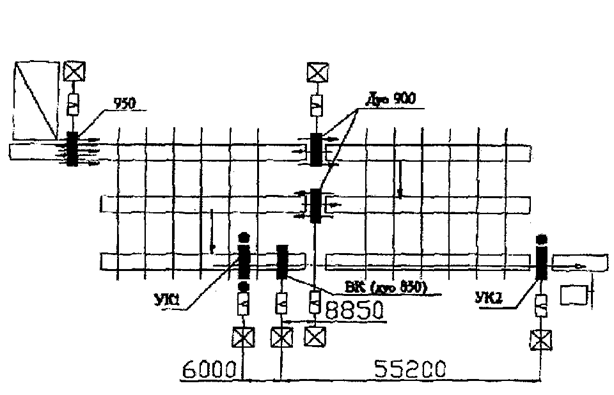

Рис. 13.10. Схема расположения оборудования по варианту реконструкции 5

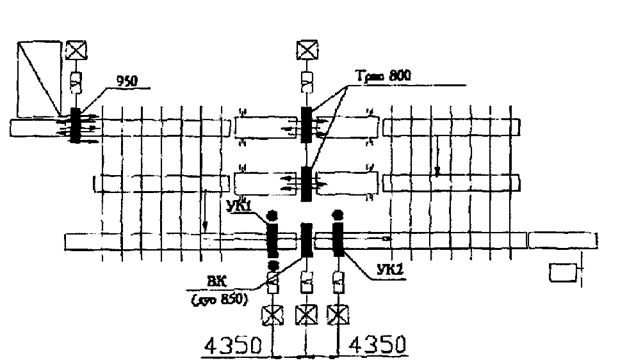

Рис. 13.11. Схема расположения оборудования по варианту реконструкции 7

Приняты следующие коэффициенты вытяжки по проходам: 1,15; 1,10; 1,27; 1,27; 1,27; 1,27; 1,35; вытяжка минимальная; 1,06. ВАРИАНТ 5 (рис. 13.10).

а) Прокатка рельсов. Взамен клети трио 800 устанавливаются реверсив­ные жесткие клети 900. Устанавливаются также клети УК1, ВК и УК2.

б) Прокатка профилей действующего сортамента. Убираются клети УК1 и УК2, а клеть дуо 850 используется как клеть ВК. Достоинства 5-го варианта.

1) При прокатке в нереверсивных универсальных клетях облегчается на­стройка валков, что позволяет получить точный профиль.

2) Привод клетей дуо 900 - независимый. Недостатки 5-го варианта.

1)В клети УК1 дается только один проход. При этом коэффициент вы­тяжки в предчистовом проходе 1,35 завышен, что не обеспечит получение в чистовой клети точного профиля. Целесообразно принять в этой клети коэф­фициент вытяжки 1,20-1,22. Однако при таком низком коэффициенте вытяж­ки только частично используются возможности прокатки в универсальных клетях с целью получения рельсов с повышенными механическими свойст­вами.

2) Электродвигатель клети УК2 размещается в помещении станции управления дисковых пил (ПСУ 12), где нет для этого места.

ВАРИАНТ 6

Отличие варианта 6 от варианта 5 состоит в том, что привод клети УК2 осуществляется с противоположной стороны за счет установки электродви­гателя со стороны колонн ряда 126. Однако для привода валков клети УК2 потребуется применение длинных шпинделей, которые необходимо уравно­вешивать. Уравновешивающие устройства располагаются на участке шлеп-перов, что может мешать прокатке профилей существующего сортамента при поперечном перемещении раскатов от клети дуо 900 №1 к клети дуо 900 №2.

ВАРИАНТ 7 (рис. 13.И)

а) Прокатка рельсов. Устанавливаются клети УК1 и УК2, клеть дуо 850 используется как ВК. В этих клетях осуществляется непрерывная прокатка. Точность установки валков 0,1 мм.

б) Прокатка профилей действующего сортамента. Убираются клети УК1 и УК2, а клеть ВК используется как чистовая клеть дуо 850. Прокатка профилей осуществляется в клетях трио 800, оборудованных подъемно-качающимися столами, и в чистовой клети дуо 850 по существующей техно­логии.

Достоинства варианта 7: универсальные клети УК1 и УК2 располага­ются компактно около чистовой клети дуо 850.

Недостатки варианта 7.

1)В 4-х валковой клети УК1, как и по варианту 5, дается один проход. Недостатки этого отмечены в описании варианта 5.

2) При непрерывной прокатке вследствие возможного возникновения на­тяжения или подпора раската между клетями есть опасность отклонения раз­меров рельса от требуемых. По этой причине на зарубежных станах не пре­дусматривается прокатка в чистовой клети в режиме непрерывной прокатки.

Выбор варианта прокатки рельсов с применением универсальных

клетей

Сравнение достоинств и недостатков рассмотренных вариантов прокатки рельсов с применением универсальных клетей, а также обсуждение этого во­проса с участием УГТУ, УралГИПРОМЕЗа, ОАО "Уралмаш" и ГНЦ РФ ОАО УЙМ позволяет сделать вывод о том, что наиболее предпочтительным явля­ется вариант 1 (см. рис. 13.4). Реализация этого варианта потребует изготов­ления двух универсальных клетей с приводами, рольганга за клетью УК1 длиной около 50 м, строительства помещений станций управления электро­двигателями, установки ограждения между клетью УК1 и пилами, проведе­нии других работ, связанных с удалением окалины на вновь устанавливае­мых клетях и т.д. Необходимо проработать вопрос установки клети УК2 на место чистовой клети дуо 850 с использованием ее привода.
