Реферат: Выбор технологии прокатки рельсов

- обеспечить равномерный нагрев заготовок по длине и сечению;

- вести прокатку в жестких клетях с хорошим уравновешиванием шпин­делей;

- прокатывать в чистовом калибре не более 1000 т рельсов;

- установить вальцетокарные станки, например, фирмы "Геркулес" (Гер­мания), обеспечивающие высокую точность обработки прокатных валков.

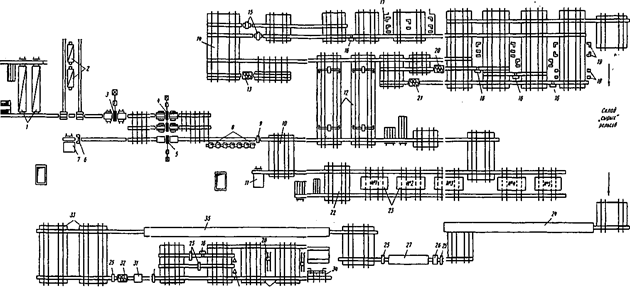

Рис 13.3. Схема расположения основного технологического оборудования рельсобалочного стана 800

1 - методические нагревательные печи; 2 - камерные нагревательные печи; 3 - обжимная двухвалковая клеть 950; 4 - черновая и предчистовая трехвалковые клети 800; 5 - чистовая двухвалковая клеть 850; 6 - ножницы горячей резки; 7 - стеллаж возвратного потока; 8 - маятниковые пилы горячей резки; 9 - клеймовочная ма­шина; 10, 22 - передаточный швеллер для проката из качественной стали и рельсов; 11 - стеллаж для проката из качественной стали; 12 - центральные холодиль­ники; 13, 20, 21, 32- горизонтальные роликоправильные машины; 14 - распределительный стеллаж; 15 - горизонтально-правильные прессы; 16 - вертикально-правильные (штемпельные) прессы; 17 - установки для закалки концов рельсов; 18 - установки по центровке рельсов; 19 - станки сверлильно-фрезерные; 23 - печи изотермической выдержки рельсов; 24 - печь для нагрева рельсов под закалку; 25, 28 - кантователи рельсов; 26 - установка термоправки рельсов; 27 - закалочная машина; 29 - инспекторские стеллажи; 30 - установка замера твердости головки рельса; 31 - вертикальная роликоправильная машина; 33 -холодильники за отпускной печью; 34 - пакетирующее устройство; 35- печь для отпуска закаленных рельсов

На рельсобалочном стане КМК испытан способ непрерывной прокатки рельсов в предчистовой универсальной 4-х валковой клети и в чистовой 2-х валковой клети [13] (см. рис. 13.2, способ 7). По этому способу в 1987 г. было прокатано 25 тыс. т рельсов Р65. Испытания показали, что стойкость чисто­вого 2-х валкового калибра составила 1500 т, стойкость чугунного валка со . стороны головки рельса универсального калибра - 5,5 тыс. т, стойкость чу­гунного валка со стороны подошвы около 12 тыс. т. Установлена высокая стабильность получения профиля, замечаний по геометрии профиля практи­чески не было. Качество рельсов, прокатанных с применением универсально­го калибра, характеризуется следующими показателями: количество рельсов длиной 25 м, не имеющих поверхностных дефектов, составило 82-90 % по сравнению с 67-80 % для текущего производства; механические свойства находятся на том же уровне, а пластичность несколько больше у опытных рельсов. Авторами статьи [13], проводившими вышеуказанные испытания, предложен также способ прокатки рельсов с использованием 2-х универсаль­ных клетей, которые располагаются непрерывно (см. рис. 13.2, способ 5).

Сотрудниками Уральского политехнического института и УралНИИчер-мета предложен способ прокатки рельсов на КМК с применением двух уни­версальных и двухвалковой клети (см. рис. 13.2, способ 1а), отличающийся тем, что в 4-х валковой клети приняты вертикальные валки одинакового диа­метра как со стороны головки, так и подошвы рельса [14, 15]. Результаты этих работ были использованы в ПО "Уралмаш" при проектировании конструкции рабочих клетей для прокатки рельсов.

К рельсам, предназначенным для скоростного совмещенного движения, предъявляются повышенные требования по продольной прямолинейности, в частности, отклонения поверхности катания головки рельса в вертикальной плоскости не должны превышать 0,3 мм на базовой длине 1,5 м. Такая пря­молинейность, как показывает практика зарубежных заводов, достигается с использованием как универсальных, так и двухвалковых калибров.

В последние годы ГНЦ РФ ОАО "УЙМ", КМК и ВНИИЖТ выполнили комплекс работ, в результате которых были внедрены мероприятия по тер­мической правке рельсов во время отпуска [16] и после него, усовершенство­ваны технология [17] и схема правки, организован контроль прямолинейно­сти рельсов с помощью устройства "Элекон", что позволило существенно повысить прямолинейность рельсов. В настоящее время на КМК до 80 % рельсов в потоке отвечают повышенным требованиям по прямолинейности, и разработаны мероприятия по повышению этой доли до 100 %. Поэтому, с точки зрения достижения повышенной прямолинейности рельсов, для рекон­струкции РБЦ НТМК правомочны предложения по прокатке рельсов с при­менением как универсальных, так и двухвалковых клетей.

13.2.2.    Технологические схемы прокатки рельсов Р65 с применением универсальных клетей

Предложение УГТУ-УПИ

Для прокатки рельсов Р65 с применением универсальных клетей предло­жено четыре варианта размещения рабочих клетей (рис. 13.4-13.8). Ориенти-' ровочная схема прокатки рельсов по этим вариантам приведена на рис. 13.9, а в таблице 13.1 - ориентировочный режим деформации по проходам.

При выборе схемы прокатки приняли в 4-х валковой реверсивной универ­сальной клети УК1 2 прохода с общим коэффициентом вытяжки 1,537, а в чистовой клети УК2 - 1,06. Такие коэффициенты вытяжки в универсальных клетях обеспечат получение требуемой геометрии рельсов и повышенных механических свойств. В условиях РБЦ НТМК установить еще одну 4-х вал­ковую универсальную клеть с целью увеличения прямого обжатия головки и подошвы рельса не представляется возможным.

Предлагаемые варианты размещения рабочих клетей предусматривают возможность прокатки как рельсов, так и профилей действующего сортамен­та.

По всем вариантам прокатка в обжимной реверсивной клети 950 произво­дится за 5 проходов в ящичных и разрезных калибрах. Рассмотрим прокатку в последующих клетях.

ВАРИАНТ! (рис. 13.4)

а) Прокатка рельсов. Клеть дуо 850 убирается. Устанавливаются уни­версальная четырехвалковая клеть УК1 и универсальная трехвалковая клеть УК2. В клети трио 800-1 дается 4 прохода (рис. 13.9), клеть трио 800-2 ис­пользуется как вспомогательная: 1-й проход дается в открытом контрольном калибре на нижнем горизонте. Далее в реверсивной клети УК1 дается 2 про­хода, затем один проход в клети 800-2 на верхнем горизонте в открытом кон­трольном калибре (в этом случае можно иметь ширину калибра 180 мм). Применение в клети 800-2 различных калибров по ширине позволяет осуще­ствлять более точный контроль профиля.

Заканчивается прокатка в клети УК2, которая может быть установлена или на место существующей клети дуо 850 (с использованием существующе­го привода) или рядом. За клетью УК1 необходимо установить рольганг дли­ной ~ 50 м. Привод клети УК1 осуществляется от электродвигателя, установ­ленного в становом пролете на месте существующего стенда для перевалки валков.

По этому варианту возможна замена клетей трио 800 на реверсивные же­сткие двухвалковые клети 800.

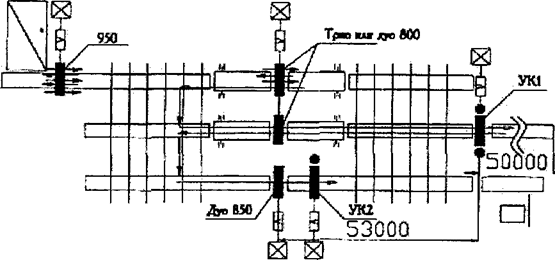

Рис. 13.4. Схема расположения оборудования по варианту реконструкции 1

4650 E!   E1



9000

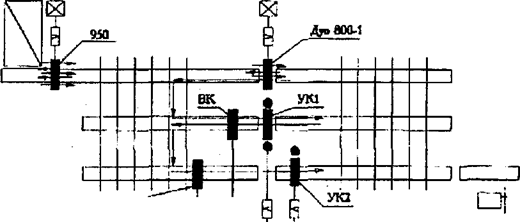

Рис.13.5. Схема расположения оборудования по варианту реконструкции 2

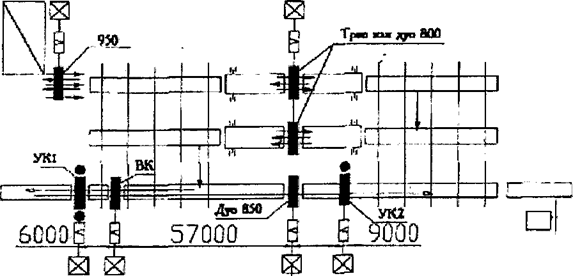

Рис. 13.6. Схема расположения оборудования по варианту реконструкции 3

4350

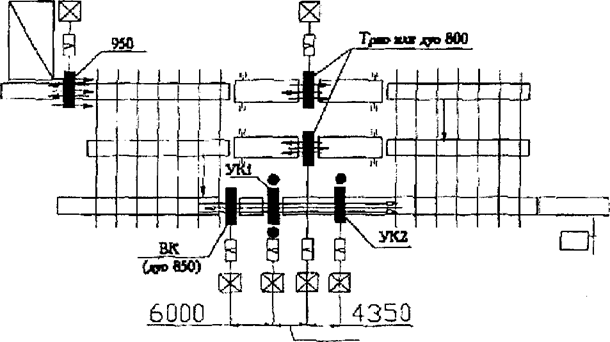

Рис. 13.7. Схема расположения оборудования по варианту реконструкции 4

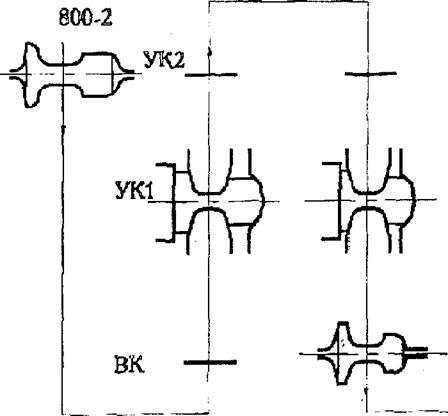

Рис. 13.8. Схема прокатки при расположении оборудования по варианту

реконструкции 4

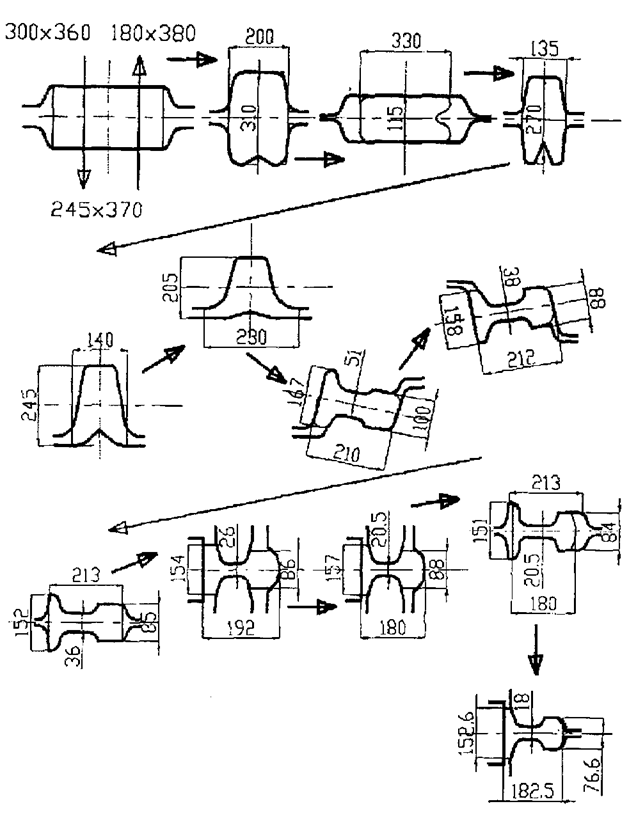

Рис. 13.9. Схема прокатки рельсов Р65 по вариантам 1 - 4

Таблица 13.1

Ориентировочный режим деформации при прокатке рельсов Р65 после проведения реконструкции по вариантам 1 - 4.

'№ прох.	Клеть	Площадь по­перечного сечения, мм2	Коэффи­циент вытяжки	Длина раската, м	Размеры сечения, мм
					Н	В	h	d
Заготовка		106630		4,4	300	360
1	950	89290	1,194	5,3	245	370
2	950	67370	1,325	7,0	180	380
3	950	54400	1,328	8,6	310	200
4	950	35600	1,528	13,2	115	330
5	950	30400	1,171	15,4	270	135
6	800-1	29600	1,027	15,8	250	200
7	800-1	25000	1,184	18,7	205	230
8	800-1	19230	1,300	24,4	167	210	100	51
9	800-1	15020	1,280	31,2	158	212	88	38
10	800-2	14170	1,060	33,1	152	213	85	36
11	УК1	11160	1,270	42,1	154	192	86	26
12	УК1	9222	1,210	50,9	157	180	88	20,5
13	800-2 или ВК	8997	1,025	52,2	151	180	84	20,5
14	УК2	8488	1,060	55,3	152,6	182,5	76,6	18

Примечание: УК1 - 4-х валковая универсальная клеть, УК2 - 3-х валковая универсальная клеть, ВК - вспомогательная клеть дуо;
