Реферат: Нормирование труда

Рис.1.2.Микроклас-сификация рабочей зоны (при работе стоя):

А – оптимальная зона; Б- нормальная зона; В – максимальная зона.

Приложение 2

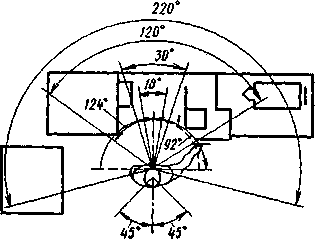

Р и с. 2.1. Поле зрения человека в горизонтальной плоскости:

18° - угол мгновенного зрения; 30° - угол эффективной видимости; 120° - угол обзора при фиксированном положении головы; 92°-220° - угол максимального вращения глаза; 124° - угол бинокулярной зоны; 45° - угол поворота головы

Приложение 3

Серийность производства

на данном РМ

Нормативный коэффициент устойчивости хроноряда

Машинная работа

Машинно-ручная

Наблюдение за работой

оборудования

Ручная работа

Мелкосерийное производство

1,2

2,0

2,5

3,0

Приложение 4

Таблица 4.1

Нормативы времени на подрезку торцев

Вид обработки	Обрабатываемый материал	Диаметр обрабатываемых отверстий Д, мм
Вид обработки	Обрабатываемый материал	30	80	св. 80
Подрезка торцов зенковкой	Сталь	0,07	0,08	-
	Чугун	0,08	0,09	-
	Медные сплавы	0,08	0,09	-
Подрезка торца подрезной пластиной	Сталь tв £ 90 кг/мм2 ³ 90	-	0,08 0,09	0,10 0,12
	Чугун	-	0,08 0,11	0,11 1,13
	Медные сплавы	-	0,10	0,12

Таблица 4.2

Снятие фасок и центровка отверстий

Размер фаски, а, мм
0,5		1,0			2		3
Машинно-ручное время, мин
0,02		0,025			0,035		0,040
Размеры центрового отверстия , мм

Машинно-ручное время, мин
0,05	0,07		0,09	0,12		0,15		0,21
Размеры центрового отверстия , мм

Машинно-ручное время, мин
0,05	0,07		0,09	0,12		0,15		0,21

а) б)

Рисунок 4.3. Снятие фасок и заусенцев:

а - сверлом;

б - метчиком.

Рисунок 4.4. Центровка отверстий

Таблица 4.3

Нормы времени на зубострогальных работах для прямозубых и конических колес

Характер обработки			Отношение кол-ва зубьев колеса к кол-ву зубьев шестерни		Средняя скорость резания Vм/мин	Число двойных ходов n в минуту	Длина зуба, мм
1			2		3	4	5
Черновое нарезание	Шестерни				18-20	442	12
			Колеса 2 : 1;			391	20
						309	25
						276	30
			Шестерни - любое			247	40
						198	50
						158	60
	Колеса		Св 2 : 1		18-20	442	12
						391	20
						309	25
						276	30
Чистовое	Шестерни и колеса		Колеса до 21; шестерни любые		20-24	442	12
						442	20
						347	25
Нарезаемый модуль Тв, мм до
1,5		2,0		2,5	2,75	3,0	3,5
