Реферат: Автоматизированный электропривод механизма перемещения стола продольно-строгального станка

Принимаем величины сопротивлений

Емкость фильтров в цепи задания и обратной связи по току:

Емкость в цепи обратной связи усилителя DA1:

Сопротивления в цепи обратной связи усилителя DA1:

Емкость во входной цепи усилителя DA2

Сопротивление в обратной связи усилителя DA2:

Емкость фильтра на входе DA3:

Параметры элементов на входе форсирующего звена на входе DA3:

, где

8 РАСЧЕТ КОНТУРА РЕГУЛИРОВАНИЯ СКОРОСТИ

8.1 рАСЧЕТНАЯ СТРУКТУРНАЯ СХЕМА КОНТУРА РЕГУЛИРОВАНИЯ СКОРОСТИ

Согласно требованиям, предъявляемым к электроприводу, система регулирования скорости выполняется однократной (см. п. 6). Структурная схема контура скорости представлена на рис. 17. Контур регулирования тока настроен на модульный оптимум с наличием компенсации по ЭДС якоря - рассматриваем как фильтр Баттерворта II порядка.

Контур скорости образуется регулятором скорости, контуром регулирования тока якоря. звеном умножения на поток, звеном механической части привода и обратной связью по скорости через датчик скорости (kдс = 1). На объект действует возмущающее воздействие - момент статического сопротивления.

8.2 расчет регулятора скорости

В однократной САР скорости, по условия настройки на модульный оптимум, регулятор скорости имеет передаточную функцию пропорционального звена:

, где

,

φ = 1, т.к. Ф = ФN = const.

Передаточная функция замкнутого контура скорости при настройке на модульный оптимум представляет собой фильтр Баттерворта III порядка:

Реакция контура скорости на скачок задания на скорость представлена на
рис. 18. такой процесс имеет место при mc = 0 (на холостом ходу). Однократная САР обладает астатизмом по возмущающему воздействию, поэтому появление нагрузки приведет к статической ошибке по скорости. При ω* = 1 и mc = 1 (что соответствует в абсолютных единицах Mc =MN) статическая ошибка будет равна:

8.3
конструктивный расчет

Принимаем:

Сопротивление в цепи обратной связи DA4:

9 РАСЧЕТ ЗАДАТЧИКА ИНТЕНСИВНОСТИ

9.1 СТРУКТУРНАЯ СХЕМА ЗАДАТЧИКА ИНТЕНСИВНОСТИ

Задатчик интенсивности устанавливается на входе САР скорости и предназначен для формирования сигнала задания на скорость. ЗИ ограничивает темп нарастания снижения задания на скорость и тем самым обеспечивает, чтобы ускорение и динамический момент электропривода не превышали допустимых значений. Структурная схема ЗИ представлена на рис. 20.

Принцип действия ЗИ

При поступлении на вход ЗИ ступенчатого воздействия нелинейный элемент задатчика выходит на ограничение, и на вход интегрирующего звена поступает неизменная величина ωнэ = Q. На выходе интегратора появляется линейно возрастающий сигнал.

Рисунок 21 Временные диаграммы ЗИ

Теперь на нелинейный элемент поступает разность Δω = ωзи* - ω*, но на его выходе остается сигнал, равный Q, поскольку коэффициент усиления НЭ очень большой, и достаточно малого рассогласования чтобы вывести его на ограничение. Возрастание выходного сигнала длится до тех пор, пока ωзи* = ω*, см. рис. 21.

9.2 расчет параметров Зи

Темп ЗИ представляет собой величину ускорения электропривода в относительных единицах:

Принимаем постоянную времени интегратора Ти = 0,25 с. При этом величина ограничения нелинейного элемента составит:

В абсолютных единицах ограничение соответствует 10 В.

Установившийся динамический момент при разгоне с темпом А:

Проверим выполнение условия:

Из пункта 3:

Установившаяся динамическая ошибка по скорости при разгоне с темпом А:

9.3 конструктивный РАСЧЕТ

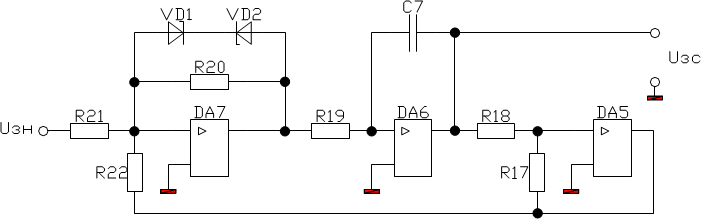

Принципиальная схема ЗИ представлена на рис. 22.

Нелинейный элемент реализуется на операционном усилителе DA7 за счет включения в обратную связь пары стабилитронов VD6 и МВ7. Интегратор реализуется на операционном усилителе DA6. Усилитель DA5 предназначен для инвертирования сигнала.

Принимаем:

Коэффициент усиления линейной зоны нелинейного элемента принимаем равным 100.

Емкость в обратной связи интегратора:

10 КОМПЬЮТЕРНОЕ МОДЕЛИРОВАНИЕ САР СКОРОСТИ
ЛИТЕРАТУРА

1.   Типовые задания к курсовому проекту по основам электропривода / Томашевский Н.И., Шрейнер Р.Т. и др. - Свердловск: СИПИ, 1989. - 48 с.

2.   Справочные данные по элементам электропривода: Методические указания к курсовому проекту по дисциплине "Теория электропривода" / И.Я. Браславский
А.М. Зюзев и др. - Екатеринбург: УГТУ, 1995. - 56с.

3.   Расчет полупроводникового преобразователя системы ТП-Д: Методические указания к курсовой работе по курсу "Электронные микропроцессорные и преобразовательные устройства" /В.И. Лихошерст. Свердловск: УПИ, 1990. - 37 с.

4.   Комплектные тиристорные электроприводы: Справочник / И.Х. Евзеров, А.С. Горобец и др.; под ред. В.М. Перельмутера. - М.: Энергоатомиздат, 1988. - 319 с.

5.   Шрейнер Р.Т. Однозонные системы автоматического управления скоростью электроприводов: Учебно-методическая разработка к курсовому проектированию по дисциплине "Системы автоматического управления электроприводами". - Свердловск: СИПИ, 1985. - 77 с.
