Реферат: Автоматизированный электропривод механизма перемещения стола продольно-строгального станка
Интервал 5. Резание на скорости прямого хода
Путь, пройденный столом на интервале 5 (принимается):
Продолжительность интервала 5:
Момент двигателя на интервале 5:
Интервал 11. Возврат со скоростью обратного хода
Путь, пройденный столом на интервале 11:
Продолжительность интервала 11:
Момент двигателя на интервале 5:
|
Нагрузочная диаграмма и
тахограмма двигателя представлены на рисунке 4:
3.4 Проверка двигателя по нагреву
Для проверки двигателя по нагреву используем метод эквивалентного момента. Используя нагрузочную диаграмму находим эквивалентный по нагреву момент за цикл работы привода. Для нормального теплового состояния двигателя необходимо, чтобы эквивалентный момент был не больше номинального момента двигателя.
Эквивалентный момент за цикл работы:
Условие
выполняется
-
, следовательно выбранный
двигатель подходит по нагреву.
Запас по нагреву:
4 ВЫБОР ОСНОВНЫХ УЗЛОВ СИЛОВОЙ ЧАСТИ
4.1 ВЫБОР ТИРИСТОРНОГО ПРЕОБРАЗОВАТЕЛЯ
Номинальное выпрямленное напряжение и номинальный выпрямленный ток преобразователя принимаем из ряда стандартных значений по ГОСТ 6827-76 (ближайшее большее по сравнению с номинальным напряжением и током двигателя)[3].
Принимаем UdN = 230 В; IdN = 800 А.
Выбираем стандартный преобразователь комплектного тиристорного электропривода серии КТЭУ [4]. Выбираем двухкомплектный реверсивный преобразователь, схема соединения комплектов встречно-параллельная, управление комплектами раздельное, каждый комплект выполнен по трехфазной мостовой схеме.
Номинальное напряжение комплектного электропривода равно номинальному напряжению двигателя: Uном = 220 В. Номинальный ток комплектного электропривода выбирается по номинальному току преобразователя: Iном = 800 А.
Выбираем тип комплектного электропривода:
КТЭУ-800/220-13212-УХЛ4.
4.2 ВЫБОР СИЛОВОГО ТРАНСФОРМАТОРА
Силовой трансформатор предназначен для согласования напряжения
сети
(Uс = 380 В) с номинальным напряжением преобразователя.
Номинальное линейное напряжение вторичных обмоток (расчетное):
Номинальный линейный ток вторичных обмоток (расчетный):
Выбираем трансформатор типа ТСП (или ТСЗП), трехфазный, двухобмоточный, сухой с естественным воздушным охлаждением, открытого исполнения [2, таб. 3.1]
Таблица 3
Данные выбранного трансформатора
|
Параметр |
Значение |
| Тип трансформатора | ТСЗП-250/0,7 |
| Способ соединения первичной и вторичной обмоток | Звезда - звезда |
| Номинальная мощность |
SТ = 235 кВА |
| Номинальное линейное напряжение первичных обмоток |
U1N = 380 В |
| Номинальное линейное напряжение вторичных обмоток |
U2N = 208 В |
| Номинальный линейный ток вторичных обмоток |
I2N = 635 В |
| Потери КЗ |
РК = 3800 Вт |
| Относительно напряжение короткого замыкания |
uK = 4,5% |
Рассчитываем параметры трансформатора:
Коэффициент трансформации:
Номинальный линейный ток первичных обмоток:
Активное сопротивление обмоток одной фазы трансформатора:
Активная составляющая напряжения короткого замыкания:
Реактивная составляющая напряжения короткого замыкания:
Индуктивное сопротивление обмоток одной фазы трансформатора:
Индуктивность фазы трансформатора:
, где
Ωс
- угловая частота сети (
).
4.3 выбор сглаживающего реактора
Сглаживающий редактор включается в цепь выпрямленного тока с целью уменьшения его переменной составляющей. Пульсации выпрямленного тока должны быть ограничены на уровне допустимого значения для выбранного двигателя.
ЭДС преобразователя при угле управления α = 0:
Минимальная суммарная (эквивалентная) индуктивность якорной цепи по условию ограничения пульсаций выпрямленного тока:
, где
kU - коэффициент пульсаций напряжения (для трехфазной мостовой схемы принимаем kU =0,13),
р - пульсность преобразователя (для мостовой трехфазной схемы р = 6)
Расчетная индуктивность сглаживающего реактора:
Так как расчетная индуктивность оказалась отрицательной, сглаживающий реактор не требуется. Собственной индуктивности якорной цепи достаточно для ограничения пульсаций тока.
4.4 принципиальная электрическая схема силовой части
 |
Принципиальная схема выбирается по [4]. Для номинального тока Iном = 800 А выбираем схему, приведенную на рис. 1.3 [4]:
 |

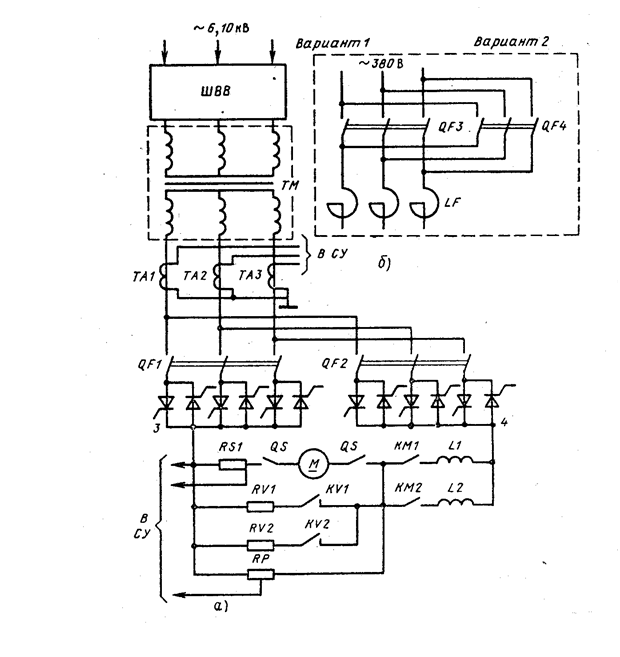

На рисунке 5 приведена схема силовой части электропривода с номинальным током 800, 1000 А при напряжении 220, 440 В. Защитные автоматические выключатели QF1, QF2 установлены последовательно с тиристорами. Для неоперативного отключения электродвигателя от тиристорного преобразователя (ТП) используется рубильник QS. Силовой трансформатор ТМ присоединяется к высоковольтной сети 6 или 10 кВ через шкаф высоковольтного ввода (ШВВ). При напряжении питания 380 В ТП подключается к сети через анодные реакторы LF и автоматические выключатели QF3, QF4.
