Реферат: Допплеровский измеритель скорости кровотока

или (6)

Знак допплеровского сдвига, а значит, и направление кровотока определяется по соотношению фаз прямого (синфазного) и квадратурного каналов. Если этот сдвиг положителен, то квадратурный сигнал отстает на от синфазного, и опережает в противном случае.

Из выражений (5) и (6) следует, что для разделения сигналов необходимо “сдвинуть” один из каналов относительно другого на , а затем произвести суммарно-разностную операцию над полученными сигналами.

Из предложенных до сих пор методов разделения сигналов прямого и обратного кровотока наибольшее развитие получили 2 метода:

· обработка прямого и квадратурного канала в фазовой области;

· применение цифровой обработки сигналов и, в частности, фильтра Гильберта.

Первый метод поясняется на рис.1.1.7.2.3.

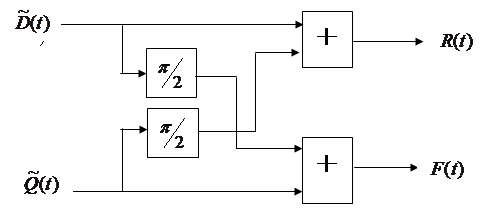

Рис. 1.24 Выделение сигналов прямого и обратного кровотока в фазовой области.

Оба сигнала, прямой и квадратурный, описываемые соответственно уравнениями (2.3) и (2.4), сдвигаются на и суммируются с другим, несдвинутым, сигналом. В результате получаются два полностью разделенных канала.

Так, сдвигая прямой сигнал , описываемый (5), получаем:

Суммирование с квадратурным сигналом приводит к удалению компонента, относящегося к обратному кровотоку:

Точно также, сдвигая квадратурный канал и суммируя с прямым каналом , получим компоненту обратного кровотока:

Второй подход основывается на применении фильтра Гильберта. ФГ представляет собой обычный, нерекурсивный фильтр. Именно из-за своего свойства сдвигать фазу на 90°, он применяется в модемах как детектор огибающей. Коэффициенты ФГ рассчитываются по формуле:

для , где - порядок ФГ, и для .

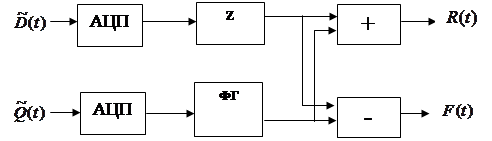

Так как ФГ реализуется в цифровом виде, обрабатываемый сигнал должен быть оцифрован посредством АЦП. В этом случае тракт обработки прямого и квадратурного канала имеет вид, показанный на рис. 1.25:

Рис.1.25 Выделение сигналов прямого и обратного кровотока в частотной области.

Здесь Z – линия задержки на половину длины ФГ. Таким образом, структурная схема непрерывно‑волнового УЗ допплеровского прибора
со звуковой индикацией и выделением информации о направлении кровотока выглядит как показано на рис. 1.26.

Отличие от ранее рассмотренной схемы – в блоках 5 и 7. Блок синхронного детектора 5 включает в себя схему формирования квадратурного сигнала, которая будет рассмотрена позднее и рассмотренную ранее схему квадратурного демодулятора рис. 1.24. Блок 7 содержит два полосовых фильтра и схему выделения информации о направлении кровотока – рис. 2.4. или 2.5., сигналы с выходов которых усиливаются посредством УНЧ и подаются на громкоговорители или головные телефоны 9.

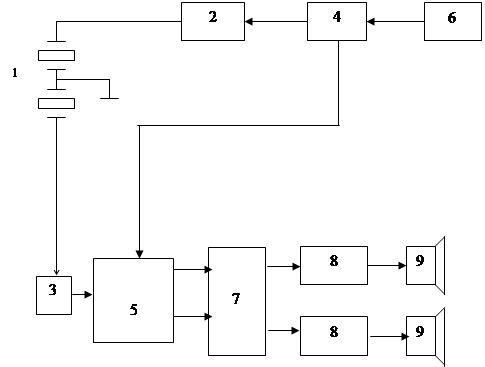

Рис.1.26 Блок схема непрерывно-волнового допплеровского прибора с выделением информации о направлении скорости кровотока

1 – УЗ датчик, 2 – УМ, 3 – предварительный усилитель, 4 – задающий генератор, 5 – синхронный детектор и схема формирования квадратурных сигналов, 6 – кварцевый резонатор, 7 – полосовой фильтр и схема выделения сигналов прямого и обратного кровотока, 8 – УНЧ, 9 – громкоговорители.

Формирователь квадратурного сигнала.

Как было показано в п.1.1.6., для разделения каналов прямого и обратного кровотоков, необходимо сформировать два сигнала, сдвинутые один относительно другого на . На практике вместо того, чтобы умножать сигнал на и , этот сигнал умножают на сигнал прямоугольной формы (меандр) с частотой, кратной . Аналитическое представление такого сигнала []:

(7)

Как видно из приведенного выражения, синхронная демодуляция в этом случае сводится к синхронному детектированию посредством набора синхронных демодуляторов с коэффициентами усиления и несущими частотами . Входным избирательным усилителем, нивелирующим пролезание в низкочастотную область спектра выходного сигнала компонент с частотами является сам ультразвуковой датчик, работающий в области своего резонанса.

Таким образом, задача демодуляции входного сигнала сводится к задаче детектирования этого сигнала с помощью простейшего аналогового ключа, управляемого сигналам, имеющим форму меандра, и описываемого (7).

Эта задача наиболее просто решается в цифровом виде при помощи трех D триггеров (рис.1.27).

Рис. 1.27 Блок схема формирователя квадратурного сигнала.

Преимуществом данной схемы по сравнению с аналоговой является отсутствие дискретных компонентов и, как следствие, гораздо меньшие частотные, временные и температурные погрешности сдвига фаз.

Временная диаграмма для данной схемы приведена на рис. 1.28.

Рис. 1.28 Временная диаграмма работы формирователя квадратурного сигнала

Как видно из данной диаграммы, частота опорного сигнала должна быть выше частоты результирующих сигналов в четыре раза. Таким образом, для работы допплеровского прибора в диапазоне 2 МГц частота на выходе опорного генератора должна составлять 8 МГц, для 4 МГц – 16 МГц, и для 8 МГц – 32 МГц.

При построении приборов, работающих на частотах свыше 20 МГц, частота опорного генератора становится выше 80 МГц. При проектировании блоков генератора, формирователя квадратурного сигнала и смесителя, работающих на таких частотах, предъявляются повышенные требования к разводке печатной платы, ее экранировке, которые трудно обеспечить. Поэтому возникает отклонение разности фаз сигналов, подаваемых на квадратурный детектор от , что приводит к проникновению этого отклонения в выходной сигнал, и, как следствие, к искажениям результатов обработки допплеровского сигнала.

Так, если сигнал, подаваемый на детектор прямого канала, имеет вид , а сигнал, подаваемый на детектор квадратурного - , т.е. имеется ошибка сдвига опорного сигнала от величины , то в этом случае выражение для отфильтрованного квадратурного сигнала приобретает вид:

Как нетрудно заметить, полученное выражение легко преобразуется в следующее:

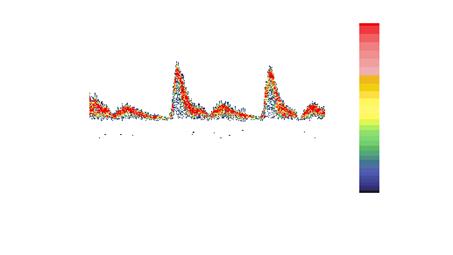

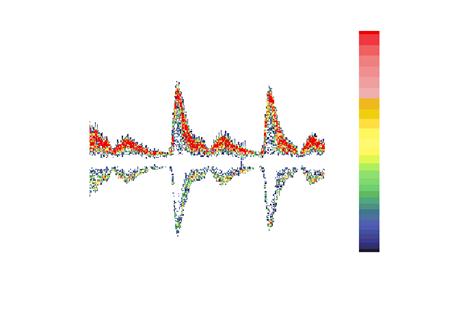

Т.е. квадратурный сигнал в этом случае содержит часть прямого сигнала. Это – случай так называемого "пролезания" или отсутствия разделения каналов. Сдвиг этого сигнала на аналоговым или цифровым способом и проведение над полученным результатом суммарно-разностной операции уже не приведет к полному разделению сигналов прямого и обратного кровотока, и результаты расчетов спектрограммы и индексов будут искажены.
