   Реферат: Допплеровский измеритель скорости кровотока

4.5. Отпускная цена и экономическая эффективность

проектируемого прибора.

Так как прибор является товаром народного потребления годовые эксплуатационные расходы не рассчитываются.

Отпускная цена базовой техники определяется по формуле:

Цботп= Сб (1+рн),

где Сб – себестоимость базовой техники; рн – нормативная рентабельность изделия          (рн=20%)

Цботп=100 000*1,2=120 000

Полезный экономический эффект нового прибора рассчитывается от производства нового прибора

Эфп=СбIту – Сн ,

где Сб , Сн – себестоимость базового и нового приборов.

Эфп=100 000*2,5 – 20000 =230 000

Отпускная цена рассчитывается по формуле

Цотп=Цботп+ЭфпКэ ,

   где Кэ – доля полезного эффекта, учитывается на новую технику (Кэ=0,7)

Цотп=100 000 + 230 000*0,7=261 000 р

Уровень экономической эффективности нового прибора

Езп= ,

Езп=230 000 / (261 000+4802,8)=0,87

Вывод:  Рассчитанный уровень экономической эффективности свидетельствует о целесообразности проведения данной разработки.

5.   Охрана труда и окружающей среды

Проектирование системы кондиционирования при работе с ПК.

5.1 Введение

Темой моего дипломного проекта является: «Проектирование измерителя скорости кровотока».

Одним из возможных применений ультразвука в медицинской диагностике является       допплерография, т. е. измерение скорости крови в кровеносном сосуде с помощью эффекта Доплера. Современная аппаратура обработки данных (АОД) позволяет определить не только среднеквадратическую скорость в сосуде, но и относительные амплитуды сигналов, соответствующие различным скоростям составляющих кровотока. Это достигается посредством вычисления спектра принимаемого доплеровского сигнала в реальном масштабе времени.

В последнее время медицинское приборостроение является наиболее динамично развивающейся отраслью. По объему ежегодно затрачиваемых материальных ресурсов развитых стран эта область занимает существенный удельный вес в национальном продукте, а по инвестициям и темпам развития в последние годы, например, в США превосходит такие отрасли промышленности, как аэрокосмическую отрасль и электронику.

 Существующие в настоящее время и широко представленные на российском рынке ультразвуковые медицинские диагностические комплексы (УЗМДК) таких фирм, как Toshiba, Siemenсe, Hewlett-Packard, наряду с широчайшими диагностическими возможностями, обладают настолько высокой ценой, что являются недоступными для подавляющего большинства российских учреждений здравоохранения.

 Исходя из вышеизложенного, исследование и разработка УЗМДК, включающих основные функции таких приборов и превосходящих существующие приборы по критерию эффективность/стоимость, является актуальной задачей именно для российской медицины.

 Современные УЗМДК успешно решают проблему одновременного отображения информации о состоянии внутренних органов и кровеносной системы. В то же самое время, обследование поверхностно расположенных сосудов и низкоскоростных кровотоков до сих пор вызывает определенные трудности, так как существующие приборы не позволяют проводить такие исследования.

 Возможность неинвазивной, объективной и динамической оценки кровотока по сосудам малого калибра остается одной из актуальных задач современной ангиологии и смежных специальностей. От ее решения зависит успех ранней диагностики таких инвалидизирующих заболеваний, как облитерирующий эндартериит, диабетическая микроангеопатия, синдром и болезнь Рейно. С помощью высокочастотной (ВЧ) ультразвуковой допплерографии УЗДГ открываются перспективы в определении жизнеспособности тканей при критической ишемии, обширных ожогах и обморожениях.

 Таким образом, исследование и разработка УЗМДК на базе ПК является актуальной задачей для современной медицины.

5.2 Анализ условий труда на рабочем месте.

Преобразование и обработка информации производится с помощью ПК. Скорость кровотока отображается на мониторе. Таким образом измеритель скорости кровотока (ИСК) это прибор встроенный в ПК и работа с ним может квалифицироваться как работа оператора ЭВМ.

 Работа с ИСК производится в одной из лабораторий  диагностического центра, где установлен прибор.

 Характеристика помещения:

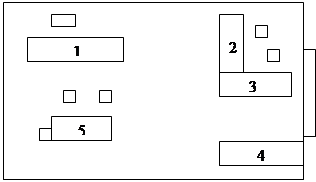

Лаборатория  имеет площадь 7´6 м, высота потолка 3 м, имеются одно окно высотой 2м и длиной 3м на расстоянии 0,8 м от пола. План помещения с расположением рабочих мест приведен на рисунке 5.1.




Рисунок  5.1  - План рабочего помещения

На рисунке 5.1 цифрами обозначены:

1 - стол;

2,3 - столы лаборантов;

4 - шкаф с лабораторным оборудованием;

5 – кресло;

В помещении работает 4 человека, таким образом, на одного человека приходится площадь S=7,0 м2 и объем V=31,5 м3, за вычетом площади шкафа, столов и стульев, что соответствует СанПиН 2.2.2.542-96 (площадь на одного человека не менее 6,0 м2, а объем не менее 20 м3, для учебных учреждений 24 м3).

5.3 Анализ вредных факторов на рабочем месте.

Состояние микроклимата.

В помещениях с ЭВМ параметры микроклимата должны соответствовать ГОСТ 12.1.005 – 88 и СНиП 4088-86. Показателями, характеризующими микроклимат, являются:

 - температура воздуха;

 - относительная влажность воздуха;

 - скорость движения воздуха;

 - интенсивность теплового излучения;

            Работа с медицинским оборудованием может быть отнесена к категории Iа – к этой категории относятся работы, производимые сидя и сопровождающиеся незначительным физическим напряжением. В помещениях с работающими ЭВМ при работе с ИСК параметры микроклимата должны соответствовать значениям, приведенным в таблице 1.

В рассматриваемом помещении параметры микроклимата не соответствуют нормам.

Таблица 1.

Параметры микроклимата на местах пользования  ИСК.

Период года Категория работ

Температура, оС

Относит. влажность, %
опт-ая доп-ая
Холодный Легкая  - Ia 22-24 21-25 40-60
Теплый Легкая  - Ia 23-25 22-26 40-60



Освещение

         Нормирование естественного и искусственного освещения осуществляется СНиП 23-05-95 в зависимости от характеристики зрительной работы и объекта различения.

        Правильно спроектированное и выполненное освещение обеспечивает возможность нормальной производственной деятельности.

        При оценке естественного освещения важно знать его достаточность. Для оценки достаточности служит коэффициент естественной освещенности (КЕО), его нормативное значение  енорм=2% для зрительной работы высокой точности.

Объектами различения в лаборатории являются данные (графики, таблицы, диаграммы и т.п.), отображаемые мониторами. По требованиям к условиям зрительной работы освещение в рассматриваемом помещении совмещенное (естественное и искусственное). Поскольку помещение имеет малую запыленность и нормальную влажность,  применяем светильники типа ЛСП-02. Величины искусственной освещенности и коэффициента естественной освещенности на рабочих местах  соответствуют нормированным значениям согласно СНиП 23-05-95. Выписка из санитарных норм приведена в таблице 2.



Таблица 2.

Характе-ристика зрительной работы Разряд  и подразряд зрительной работы Контраст объекта с фоном Хар-ка фона Искусственное освещение, лк Естественное освещение Совмещенное освещение
При системе комбиниро-ванного освещения При системе общего освещения

КЕО, еН , %

при боковом освещении

Средней точности.

Размер объекта различения

св. 0,5

до 1,0

IV в большой светлый 400 200 1,5 0,9

Уровень шума

       Допустимые уровни шума на рабочих местах  устанавливаются в соответствии с ГОСТ 12.1.003-83 и СН 3223-85. Для помещений с компьютерами выписка из санитарных норм приведена в таблице 3.
