Флоуметры фирмы "Transonic Systems Inc.

Фирма "Transonic Systems, Inc." (США), производит приборы "FLOWMETER" для измерения потока крови и кровоснабжения ткани.

Ультразвуковые измерители объемного потока.

 Принцип действия.

Флоуметры (расходомеры) фирмы Transonic, США используют принцип измерения времени прохождения ультразвука в движущейся среде (transit-time principle) для определения потока крови или других жидкостей от 0,05 мл/мин до 200л/мин.

Датчик для измерения объемного расхода жидкости состоит из контактной измерительной головки, содержащей приемный и излучающий пьезопреобразователи, размещенные с одной стороны сосуда или трубки, и акустического отражателя, закрепленного с противоположной стороны на одинаковом расстоянии от обоих преобразователей.

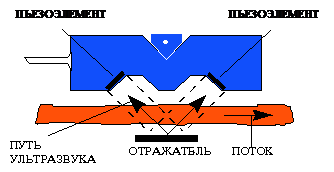

Схема действия ультразвукового датчика.

Электронная схема прибора управляет датчиком в следующем режиме:

1. Прямой цикл:

излучающий пьезопреобразователь под воздействием электрического возбуждения испускает плоскую ультразвуковую волну. Эта волна проходит сквозь сосуд или трубку, отражается от акустического экрана, снова проходит через сосуд и принимается приемным пьезопреобразователем, который преобразовывает полученные акустические вибрации в электрические сигналы. Расходомер анализирует принятый сигнал и регистрирует точно измеренное время прохождения акустической волны от излучающего до приемного преобразователя.

2. Обратный цикл:

последовательность передачи-приема сигнала предыдущего цикла повторяется, но функции излучающего и приемного преобразователей меняются местами. Таким образом, теперь поток жидкости пересекает ультразвуковую волну в противоположном направлении. Расходомер снова регистрирует точное время прохождения.

Ультразвуковая проводящая среда, т.е. поток крови или другой жидкости через сосуд или трубку, будет влиять на измеренное время прохождения точно так же, как ветер влияет на время полета самолета, "подталкивая" его, или течение воды - на скорость пловца. В прямом цикле звуковая волна на всем пути прохождения, как до, так и после отражения от акустического экрана, направлена против составляющей вектора потока, что увеличивает общее время прохождения на некоторую величину. В обратном цикле направление ультразвуковой волны совпадает с направлением вектора потока как до, так и после отражения от экрана (см. рис.1), что уменьшает общее время прохождения на ту же самую величину. Затем расходомер вычитает время прохождения обратного цикла из времени прохождения прямого цикла, и, полученная в результате разность сигналов будет пропорциональна потоку движущейся жидкости. Нетекучие материалы, находящиеся в области измерения потока жидкости, - стенки сосуда или трубки - не влияют на разность сигналов. Вследствие двукратного прохождения ультразвуковой волны через поток, время прохождения в значительной степени не зависит от перекосов (несоосности) датчика и сосуда.

Разница между временем прямого и обратного прохождения, измеренная прибором, пропорциональна потоку жидкости в части сосуда, расположенной под преобразователями:

,

где Tпр - время прохождения луча в прямом направлении;

Tобр - время прохождения луча в обратном направлении;

К - системная константа;

f - рабочая частота;

Q - объемный расход;

c - скорость звука;

q - угол между направлениями ультразвукового луча и потоком.

Затем полученный результат масштабируется в соответствии со значением предела измерений по шкале прибора для датчика и выводится на дисплей как абсолютный объемный расход потока через датчик в мл/мин (л/мин).

Нет необходимости вычислять величину поперечного сечения сосуда, как это делается в электромагнитных или доплеровских системах, измеряющих скорость перпендикулярно хорде или в точке сосуда. В системах Transonic широкий ультразвуковой пучок полностью пронизывает акустическое окно датчика, включая все внутреннее поперечное сечение сосуда. Разница между измеренным временем прохождения ультразвука в прямом и обратном направлениях дает сигнал, пропорциональный объемному расходу, независимо от размеров.

Благодаря тому, что флоуметры Transonic используют широколучевые преобразователи, полностью пронизывающие весь поток внутри сосуда, каждая часть потока непосредственно влияет на увеличение или уменьшение времени прохождения ультразвуковой волны, так, что разница между прямым и обратным прохождениями прямо пропорциональна объемному расходу жидкости через чувствительное окно датчика. Этот прямой метод, использующий полное ультразвуковое просвечивание потока, аналогичен операции математического интегрирования измерений узким пучком по площади внутреннего поперечного сечения сосуда. Таким образом, время прохождения прямо пропорционально произведению площади поперечного сечения потока и средней скорости жидкости, которое по определению есть объемный расход. Технический прием полного просвечивания потока позволяет проводить измерения объемного расхода независимо от размеров сосуда (т.е. для данного объемного расхода, уменьшение вдвое площади поперечного сечения приводит к удвоению значения скорости, а разница времени прохождения остается постоянной). Независимость измерений от диаметра и профиля сосуда дает возможность применять прибор, например, на пульсирующих артериях и расширяющихся сосудах, на сосудах изменяющейся формы и даже на пучках сосудов.

Выпускается несколько моделей расходомеров:

 Интраоперационный измеритель кровотока в сосудах.

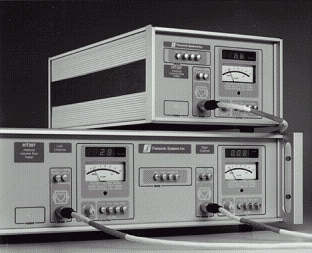

Интраоперационные измерители кровотока в сосудах: одноканальный - HT107 (вверху) и двухканальный HT207 (внизу).

Флоуметр НТ107/207 (выпускаются одноканальные и двухканальные модели.) предназначен для измерения объемного кровотока в сосуде во время операции. Встроенный в прибор микропроцессор определяет значение объемного потока в соответствии с размером датчика и калибровкой, поддерживает точность выборки данных, контролирует прохождение ультразвука, представляет данные на табло прибора и формирует информацию для персонального компьютера. Размер датчика выбирается в соответствии с размерами сосуда, например, датчик Н8 - для измерения кровотоков в сосудах диаметром 6,6 - 8,8 мм. Таким образом, с помощью флоуметров Transonic можно измерять объемный поток в сосудах диаметром от 0,7 до 36 мм.

Предлагаются датчики трех модификаций:

 Типа "Handle - M"- с ручкой-держателем из нержавеющей стали для удобного, быстрого охвата сосуда.

Ультразвуковой датчик типа "Handle - M".

Типа "Basic - R или S" - без ручки, легкий, позволяющий фиксировать датчик на сосуде с помощью подвижной пластины. Буква "R" или "S" определяет угол наклона пьезопреобразователей и, соответственно, размер датчика и его абсолютную погрешность. "R" имеют больший размер и лучшие точностные качества, поэтому предпочтительнее для маленьких сосудов (0,7- 2,5 мм).

Ультразвуковой датчик типа "Basic - R"

 Типа "Cardiac Output - A" - для измерения сердечного выброса.

Особенно широко флоуметры используются в сердечно-сосудистой хирургии, трансплантологии, нейрохирургии. Позволяют оперативно оценить результат реконструктивной операции.

С осени 1997 года Transonic Systems Inc. выпускает новую модель флоуметра - HT311 с встроенным самописцем .

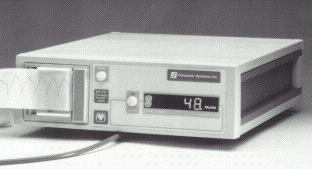

Интраоперационный ультразвуковой измеритель кровотока в сосудах HT311.
