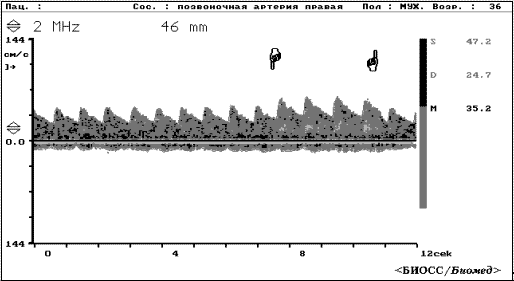

Рис 1.11 Допплерограмма ПА.

Истинное направление кровотока в позвоночной артерии при фоновом исследовании определить не представляется возможным, поскольку здесь она совершает петлю, огибая атлант и давая двунаправленный спектр. В восходящем колене этого изгиба кровоток направлен от датчика (совпадение векторов движения крови и ультразвукового пучка), а в нисходящем колене - к датчику (противоположное направление векторов движения крови и ультразвукового пучка). На практике чаще регистрируются обе составляющие суммарного кровотока в ПА (Рис 1.12).

Таким образом, при фоновой локации III сегмента ПА, определяется только скорость кровотока.

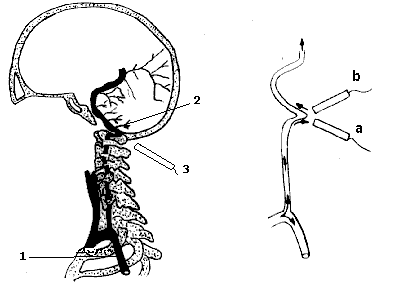

Рис 1.12 Зависимость направления кровотока в ПА от положения ультразвукового датчика.
1- ПКА, 2- III сегмент ПА, 3- ультразвуковой датчик.
a- направление кровотока в ПА на датчик, b- направление кровотока от датчика.

Исследование направления кровотока в позвоночной артерии актуально при поражении подключичной артерии в I сегменте, что определяется с помощью пробы "реактивной гиперемии". Проба основана на том, что при окклюзии ПКА через ПА ретроградно заполняется плечевая артерия. При компрессии плечевой артерии (например, обычной пневматической манжетой, применяемой для измерения артериального давления) в течение 2-3 минут и последующей быстрой декомпрессии, в позвоночной артерии возникает эффект "экспресс- сброса", то есть кратковременное резкое усиление кровотока с последующей его нормализацией. Если усиления скорости кровотока в позвоночной артерии в момент "экспресс-сброса" не происходит то, следовательно, ПКА не поражена, а проба реактивной гиперемии отрицательна, если происходит усиление кровотока, то это свидетельствует о наличии поражения ПКА в I сегменте и ретроградном направлении кровотока в ПА.

Нормальные показатели

Таблица 3

Позвоночная

>18 см/сек

< 30%

г. Транскраниальная допплерография

Первым этапом исследования определяется местоположение акустического "окна", через которое ультразвуковой луч может проникнуть с минимальной потерей энергии. Основным условием является выбор удачного угла зондирования и положения датчика для получения оптимального сигнала.

Следующим этапом проводится идентификация сегментов артериальной сети у основания черепа. Она основана, во-первых, на знаниях анатомии и, во - вторых, на учете особенностей кровотока в различных артериальных сегментах и его реакции на компрессию ОСА.

Локализация и поиск акустических ультразвуковых окон для
исследования внутричерепных артерий

Описаны три основных пути локации внутричерепных артерий (Рис 1.13.):

*           Темпоральное окно (исследование СМА, ПМА и артерий виллизиева круга).

*           Орбитальное окно (глазничная артерия, сифон внутренней сонной артерии).

*           Субокципитальное окно (основная артерия, внутричерепные сегменты позвоночных артерий).

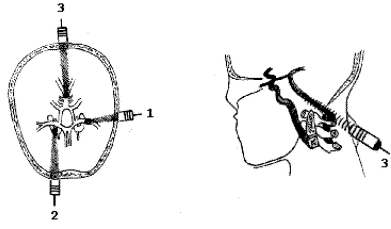

Рис 1.13 Акустические окна для транскраниального исследования.
1- темпоральное, 2- орбитальное, 3- субокципитальное.

Полноценное исследование проводится через все три акустических окна, и позволяет, таким образом, исследовать большую часть внутричерепных артерий.

1. Темпоральное окно

Исследование через темпоральное окно является основным, открывая доступ к ПМА, СМА, ЗМА и ВСА, а также позволяет определить функцию передней соединительной и задней соединительной артерий.

Локация в височной области проводится через чешую височной кости. У молодых пациентов, как правило, можно получить достоверные сигналы в относительно большой области. У пациентов старшего возраста толщина костей или их плотность меняется настолько, что нередко едва возможно получить достоверные сигналы из-за уменьшения акустической проницаемости. Во всех случаях следует передвигать зонд медленно, мелкими шагами, обращая внимание на обеспечение хорошего ультразвукового контакта между датчиком и кожей, что обеспечивается нанесением достаточного количества ультразвукового геля не только на датчики, но и волосы и кожу пациента.

В этом случае для получения хорошего ультразвукового контакта понадобится только умеренное давление на зонд, поскольку избыточное давление приводит к нарушению ультразвукового контакта.

Темпоральные окна расположены над скуловой дугой. Приблизительное расположение дуги можно определить пальпацией. Часто оказывается необхо-димым поместить зонд нижним ободом на выпуклость над скуловой дугой, чтобы пропустить ультразвуковой пучок точно над верхним краем дуги. В очень ред-ких случаях окна располагаются над скуловой дугой на расстоянии больше 3 см.

Различают три положения темпорального окна:

Переднее окно (AW) расположено над проксимальной частью скуловой дуги.

Заднее окно (PW) расположено впереди уха. В некоторых случаях это окно лежит выше остальных.

Среднее окно (MW) расположено между AW и PW.
бычно, в случае AW зонд направлен наклонно и слегка кзади. В случае PW зонд расположен кпереди, чтобы ультразвуковой пучок достиг артерий виллизиева круга. При MW датчик располагается так, чтобы ультразвуковой пучок проходил перпендикулярно поверхности кожи.

В некоторых случаях для исследования используют все три, но типичным является использование только одного темпорального окна. Зондирование через PW является лучшим для пациентов старшего возраста. Необходимо исследовать все три области, чтобы выбрать лучшее из возможных окон.

Локация базальных артерий через темпоральное окно представляет значительные трудности для начинающего исследователя. Следует проявить должное терпение, настойчивость и элементы творчества для овладения этим методом диагностики. Так, здесь описаны общепринятые способы локации через темпоральное окно. На практике оказывается, что "акустический ход" ультразвукового луча подвержен индивидуальным особенностям. Поскольку основная цель исследования - получение достоверной информации от искомой артерии, не суть важно, под каким углом и в какой части акустического окна она получена.

Поиск акустического окна

Поиск акустического окна рекомендуется начинать на глубине 55 - 60 мм. На этом уровне можно получить ультразвуковой сигнал от сифона сонной артерии, СМА, ПМА и ЗМА. Во время процедуры поиска следует мысленно представлять приблизительное расположение базальных мозговых артерий и соответственно направлять ось датчика (рис. 1.3). Одновременно с этим датчик медленно перемещают для получения качественного сигнала.

После получения сигнала оптимальной силы и чистоты следует мысленно зафиксировать удачное положение датчика во избежание повторных манипуляций поиска оптимального окна.

Идентификация артерий

Критерии идентификации:

*           Глубина и угол зондирования.

*           Направление кровотока (к датчику или от него).

*           Реакция кровотока на компрессию ОСА.

Компрессию общей сонной артерии следует проводить как можно ниже на шее для исключения раздражающего воздействия на каротидный клубочек (брадикардия, аритмия), а также сдавливания атеросклеротической бляшки (риск развития артерио - артериальной эмболии). Обычная продолжительность компрессии ОСА - 2-3 сек.

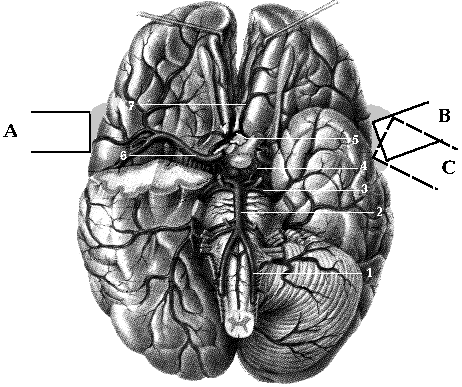

Рис 1.14. Примерное направление оси ультразвукового датчика при
исследовании базальных артерий через темпоральное окно.
1- IV сегмент левой ПА, 2- ОА, 3- ЗМА,
4 - ЗСА, 5- ПСА, 6- СМА, 7- ПМА.

Внутренняя сонная артерия

После того, как найдено оптимальное положение датчика, можно приступать к локации терминального отдела ВСА (точно дифференцировать уровни терминального отдела ВСА или ее сифона весьма затруднительно и, по сути, не столь важно).

Идентификацию проводят по следующим критериям:

1. Кровоток (по направлению к датчику) обнаруживается на глубине 65 -75 мм (зависит от размеров черепа). Ориентировочно ось датчика направляется на нижний край противоположной орбиты глаза, поскольку получаемый сигнал формируется приблизительно на уровне виллизиева круга. Скорость кровотока в дистальном сегменте ВСА ниже, чем в СМА и ПМА (локация под тупым углом).

2. Двунаправленный кровоток (в обоих направлениях) наблюдается примерно на той же глубине (при разделении потока крови) в области сифона или бифуркации ВСА (Рис 1.15).

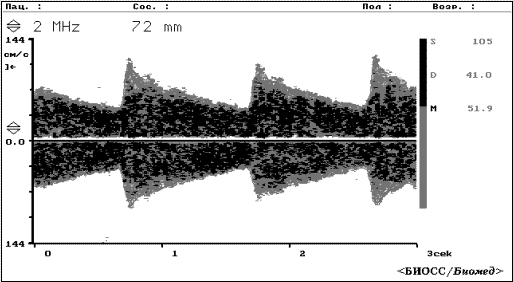

Рис 1.15 Допплерограмма кровотока в сифоне ВСА.

3. Компрессия гомолатеральной ОСА приводит к ослаблению или редукции по-лученного сигнала.

4. Компрессия гомолатеральной ОСА приводит к изменению направления потока крови (инверсии сигнала).

5. Компрессия гомолатеральной ОСА приводит к редукции кровотока и вызывает компенсаторный кровоток из контралатеральной ВСА через ПСА.

Средняя мозговая артерия

СМА расположена латерально и немного cпереди, как продолжение внутри-черепного отдела ВСА. Локация через темпоральное окно достаточно точно соответствует абсолютному значению скорости кровотока в СМА (угол между вектором потока крови и направлением УЗ датчика приближается к нулю) (Рис 1.16, поз. A). Критериями для идентификации СМА являются:
