Реферат: Технология ADSL

Сеть в абонентских помещениях

   Сеть в абонентских помещениях может представлять собой либо отдельный персональный компьютер, либо небольшую LAN, содержащую до 16 оконечных систем. Взаимные соединения между ANT и оконечными системами осуществляются с помощью LAN-оборудования, отвечающего требованиям интерфейса Ethernet II или IEEE 802.3.

   Поскольку блок ANT оснащен и интерфейсом ATMF на 25,6 Мбит/с, то можно также подключать оборудование класса ATM (STB и т.п.), при этом оба интерфейса, то есть Ethernet и ATMF, могут быть задействованы одновременно.

WAN и опорная сеть

   Через мультиплексоры ASAM опорная сеть и WAN соединяют абонентов с провайдерами ISP и корпоративными LAN.

К основным функциям этих объектов относятся:

4  транспортирование информации в пределах WAN;

4  перекрестное соединение информационных потоков между отдельными пользователями и провайдерами ISP и корпоративными LAN.

Провайдеры ISP и корпоративные LAN

   Принципиальных различий между локальной сетью LAN провайдера ISP и локальной сетью LAN крупной корпорации практически не существует.

      В общем и целом структура LAN, подключенной к сети связи общего пользования, включает в себя:

4  коммуникационные серверы доступа (иногда называемые VC-мостами (Virtual Connection - виртуальное соединение));

4  опорные IP-маршрутизаторы;

4  высокоскоростные сети LAN, например, с волоконно-оптическими соединениями (ATM-интерфейс FDDI (Fiber Distributed Digital Interface - цифровой интерфейс волоконно-оптической передачи));

4  информационные серверы;

4  коммуникационные серверы WAN-магистралей.

Важным аспектом этого оборудования является то, что оно должно оканчиваться наборами протоколов, в точности повторяющими имеющиеся в абонентских помещениях.

Подсистема ADSL-доступа

Общие сведения

    Подсистема ADSL-доступа предназначена для реализации современного способа сигнальной обработки или модуляции, необходимого для обеспечения соединения по абонентской витой паре с модемной транспортной технологии (ADSL-модемов). В основу этой модемной технологии положена DMT-модуляция Discrete Multi-Tone - дискретная многотоновая (модуляция) , которая интегрирована в ASAM на стороне CO и в ANT или PC-NIC на абонентской стороне.

    Модемные интерфейсы мультиплексоров ASAM оснащены так называемыми PS, которые представляют собой устройства уплотнения и разуплотнения частотных доменов для сигналов ADSL и POTS. Частично внешнее устройство PS используется также как часть находящейся в абонентском помещении аппаратуры.

Управление элементами сети доступа осуществляется через (удаленный) объект централизованного управления, который называется AWS (ASAM WorkStation - рабочая станция), и в котором используется протокол SNMP (Simple Network Management Protocol - простой протокол управления сетью). Обмен информацией между AWS и элементами сети доступа осуществляется по выделенным соединениям, предназначенным для администрирования.

     Подсистема ADSL-доступа может работать как с CO, так и с выносными блоками. Выносное ASAM-оборудование может быть либо непосредственно подключено к опорной ATM-сети, либо каскадировано от находящегося на CO мультиплексора ASAM через PDH-интерфейс (DS3/Е3).

Системная архитектура

   Основными строительными блоками глобальной ADSL-архитектуры (рис. 24) являются:

4  ASAM для ADSL на стороне CO;

4  блок ACU (блок контроля аварий) (AACU-[ADSL-ситуаций]);

4  расширитель ADSE-A (ADSL Serial Extender - последовательный ADSL-расширитель);

4  ANT или PC-NIC и PS на абонентской стороне;

4  выносной мультиплексор R-ASAM(удаленный,выносной), находящийся в глубине сети;

4  менеджер сетевых элементов AWS.

ASAM

   С помощью ряда интерфейсов (SDH STM1 или SONET OC3с) мультиплексор ASAM размещен на стороне CO и соединен со станцией, в которой реализована технология BB-ISDN ATM.

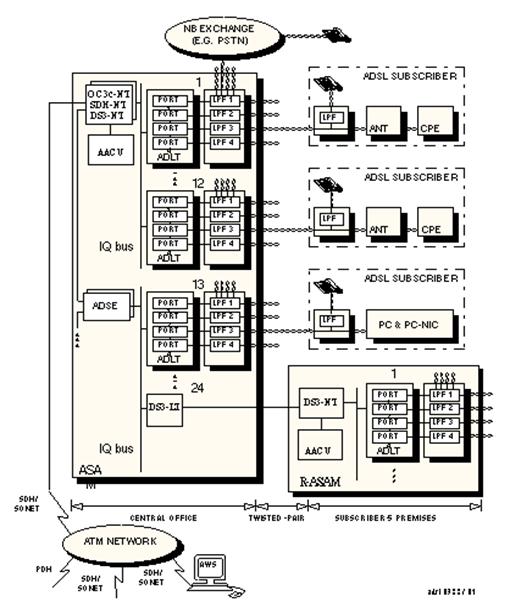

Рис. 24. Глобальная ADSL-архитектура:

1 - узкополосная АТС (например, PSTN-сети); 2 - ADSL-абонент; 3 - шина IQ; 4 - здание АТС; 5 - витая пара; 6 - абонентские помещения; 7 ATM-сеть

   Внутри каждый интерфейсный модуль SDH/SONET соединен, с помощью обеспечивающей двустороннюю передачу среды, с рядом ассоциированных модулей ADSL-LT (Line Termination - линейное окончание), при этом шина IQ Quality of Service Interface - интерфейс качества обслуживания обеспечивает управляющий интерфейс для данных, передаваемых по прямому и обратному каналам. Для стыковки с выносным мультиплексным оборудованием (типа R-ASAM) можно также предусмотреть линейные окончания PDH-LT (DS3/E3) или SDH-LT (STM1 или OC3c).

   Модемные интерфейсы мультиплексора ASAM также оснащены так называемыми PS, которые представляют собой устройства уплотнения и разуплотнения частотных доменов для сигналов ADSL и POTS.

   Блок AACU обеспечивает визуальное отображение аварийных ситуаций и стыковку с соответствующей системой, находящейся в здании АТС.

ACU

   На каждый статив приходится один блок ACU (до 4 блоков ACU в полностью укомплектованном мультиплексоре ASAM).

Расширитель

   Расширитель позволяет подключать к расширительной линии дополнительные подстативы и, в целях защиты оборудования, дублируется.

Транспортная система

   Ключевой частью подсистемы ADSL-доступа является "ADSL-модем". Для осуществления соединений мультимедийного характера на базе ATM и по протоколу Ethernet используется витая пара между абонентским оборудованием (ANT) и оборудованием, находящимся в CO (ASAM).

 Стержнем ADSL-системы являются два ADSL-модема, один из которых находится на стороне CO, а другой - в абонентском помещении. В сочетании эти подсистемы обеспечивают расширение полосы пропускания витой пары, которая является соединяющей из средой.

ANT

   Аппаратура ANT размещается в абонентских помещениях. Она обеспечивает стыковку малой абонентской LAN, отдельного персонального компьютера и/или STB (для мультимедийных целей) с находящимися на другой стороне LAN и/или ATM-оборудованием. Все услуги по части стыковки оказываются с помощью ADSL-сигнала.

PC-NIC

   PC-NIC представляет собой вставную плату стандарта PCI (интерфейс периферийного устройства), которая находится в абонентском помещении. По своим функциям она не отличается от ANT, однако позволяет избавиться от необходимости иметь дополнительную плату интерфейса Ethernet или ATMF.

R-ASAM

   Выносной мультиплексор ASAM выполняет существенно те же функции, что и обычный, однако удовлетворяет более жестким требованиям в части конструктивного оформления, питания и климатических условий эксплуатации. R-ASAM может быть либо автономным, либо каскадированным от ASAM, находящегося в CO. R-ASAM можно разместить либо в уличном корпусе, либо в CEV (Controlled Environment Vault - камера с контролируемыми климатическими параметрами)

   Максимальная емкость автономного сетевого мультиплексора ASAM составляет 576 линий. В случае каскадирования от CO максимальная емкость (CO плюс удаленные абоненты) остается неизменной - те же 576 линий.

Менеджер сетевых элементов



Для управления подсистемой ADSL-доступа предусмотрен менеджер AWS, который работает по протоколу SNMP в находящемся внутри полосы пропускания ATM-канале.



В AWS имеется интерфейс TL1, предназначенный для системы OSS (Operation Support System - система эксплуатационной поддержки) более высокого уровня.



Применительно к подсистеме ADSL-доступа AWS обеспечивает управление активными элементами (то есть элементами, в которых имеется OBC[1] (On-Board Controller - контроллер, размещенный на плате), находящимися в ASAM, R-ASAM, блоках ANT или интерфейсных платах PC-NIC.

2.2.   Мультиплексор ASAM – функциональное описание

Архитектура ASAM

   В подсистеме ADSL-доступа ASAM располагается на стороне CO. По витой паре и через аппаратуру ASAM каждый абонент подключается к широкополосной (BB) сети и узкополосной (NB Narrow Band - узкополосный) телефонной станции.

   В общем случае мультиплексор ASAM преобразует данные, поступающие от различных абонентов, в ATM-формат. Полученные в результате такой адаптации ATM-ячейки уплотняются в один информационный поток и направляются в транспортную систему подключенной сети BB-ATM. ATM-ячейки, поступившие из сети BB-ATM, разуплотняются в соответствии с идентификатором VPI/VCI (Virtual Path Identifier - идентификатор виртуальных путей,Virtual Channel Identifier - идентификатор виртуальных каналов) и на внешнем служебном интерфейсе транслируются в свой исходный формат.

   Кроме того, ASAM выполняет также функции OAM, что обеспечивает его правильную работу.

К основным функциям ASAM относятся:

4  функции общего назначения:

4    уплотнение/разуплотнение;

4    управление (OAM);

4  NT-функции;

4  TA (терминальная адаптация)-функции;

4  функции разветвления (PS);

4  функции электропитания.

Сетевое окончание

   Сетевое окончание SANT (Synchronous ATM Network Termination - синхронное сетевое ATM-окончание) версии D (SANT-D) подключает сетевую транспортную систему к системе A1000 ADSL и выполняет функции, связанные с физическим и ATM-уровнями.
