Реферат: Технология ADSL

Рисунок 14. Разделение направлений передачи и приема данных.

Частотное разделение каналов

При использовании данного механизма низкоскоростной канал передаваемых данных располагается сразу после полосы частот, используемой для передачи аналоговой телефонии. Высокоскоростной канал принимаемых данных располагается на более высоких частотах. Полоса частот зависит от числа бит передаваемых одним сигналом.

Эхо компенсация

Данный механизм позволяет низкоскоростному каналу передаваемых данных и высокоскоростному каналу принимаемых данных располагаться в общем частотном диапазоне, что позволяет более эффективно использовать низкие частоты, на которых затухание в кабеле меньше.

Сравнение

· Эхо компенсация позволяет улучшить производительность на 2 дБ, однако является более сложной в реализации

· Преимущества EC растут при использовании более высокоскоростных технологий, таких как ISDN или видеотелефония на скорости 384 кбит/с. В этих случаях FDM требует выделения под высокоскоростной канал принимаемых данных более высоких частот, что приводит к увеличению затухания и сокращению максимального расстояния передачи.

· Совмещение двух каналов в одном частотном диапазоне, при использовании ЕС приводит к появлению эффекта собственного NEXT, который отсутствует при использовании FDM.

· Стандарт ADSL предусматривает взаимодействие между различным оборудованием, использующим как механизм FDM, так и EC, выбор конкретного механизма определяется при установлении соединения.

Заключение

При отсутствии интерференции с другими службами, приемопередатчик, использующий ЕС функционирует лучше. На скорости в 1,5 Мбит/с, разница в максимальном расстоянии составляет 16% в пользу ЕС, однако на скорости 6 Мбит/с разница падает до 9%.

При учете собственной переходной помехи (т.е. в случае использования данного кабеля другими системами ADSL) приемопередатчик, использующий FDM функционирует лучше на скоростях выше 4,5 Мбит/с. Это связано с тем, что приемопередатчик с FDM ограничен лишь наличием эффекта FEXT, тогда как приемопередатчик, использующий механизм EC подвержен влиянию как FEXT, так и собственного NEXT. Обычно модемы располагаются близко друг от друга на входе ADSL -мультиплексора, в этом случае наибольшее значение имеет параметр NEXT, именно поэтому предпочтение отдается механизму FDM.

Методы передачи

Введение

Одним из наиболее важных вопросов при стандартизации систем передачи является вопрос выбора типа используемой модуляции. В процессе стандартизации ADSL, ANSI определил три потенциальных типа модуляции:

· Квадратурная амплитудная модуляция (Quadrature Amplitude Modulation - QAM)

· Амплитудно-фазовая модуляция с подавлением несущей (Cariereless Amplitude/Phase Modulation – CAP)

· Дискретная многотональная модуляция (Discrete MultiTone Modulation – DMT)

Исследования показали, что наиболее производительной является DMT. В марте 1993 года рабочая группа ANSI T1E1.4 определила базовый интерфейс, основанный на методе DMT. Позднее ETSI также согласился стандартизовать DMT для применения в ADSL.

Квадратурная амплитудная модуляция

Для передачи в одной полосе частот, обычным методом является амплитудная модуляции (Pulse Amplitude Modulation – PAM), которая заключается в изменении амплитуды дискретными шагами. QAM использует модуляцию двух параметров – амплитуды и фазы. В данном случае для кодирования трех старших бит используется относительная фазовая модуляция, а последний бит кодируется выбором одного из двух значений амплитуды для каждого фазового сигнала.

Теоретически количество бит на символ можно увеличивать, путем повышения разрядности КAM. Однако при увеличении разрядности становится все сложнее и сложнее детектировать фазу и уровень. В таблице 1.3 представлены требования к SNR (отношение сигнал/шум) для КAM различной разрядности, с коэффициентом ошибок по битам BER£ 10-7.

Таблица 1.3 Требования к SNR

Количество бит на символ (r)	Разрядность QAM (2r – QAM)	Требуемое SNR (дБ) для BER£ 10-7
4	16 – QAM	21,8
6	64 – QAM	27,8
8	256 – QAM	33,8
9	512 – QAM	36,8
10	1024 – QAM	39,9
12	4096 – QAM	45,9
14	16384 – QAM	51,9

Амплитудно-фазовая модуляция с подавлением несущей

САР также как и КAM использует модуляцию двух параметров. Форма спектра у данного метода модуляции также сходна с КAM.

Дискретная многотональная модуляция (DMT)

DMT использует модуляцию со многими несущими. Время разбивается на стандартные «периоды символа» (symbol period), в каждый из которых передается один DMT – символ, переносящий фиксированное количество бит. Биты объединяются в группы и присваиваются сигнальным несущим различной частоты. Следовательно, с частотной точки зрения, DMT разбивает канал на большое число подканалов. Пропускная способность зависит от полосы частот, то есть подканалы с большей пропускной способностью переносят больше бит. Биты для каждого подканала преобразуются в сложное число, от значения которого зависит амплитуда и фаза соответствующего сигнальной несущей частоты. Таким образом, DMT можно представить как набор КAM систем, которые функционируют параллельно, каждая на частоте несущей соответствующей частоте подканала DMT (смотри рисунок 15). Итак, DMT передатчик по существу осуществляет модуляцию путем формирования пакетов сигнальных несущих для соответствующего количества частотных подканалов, объединения их вместе и затем посылки их в линию как «символа DMT».

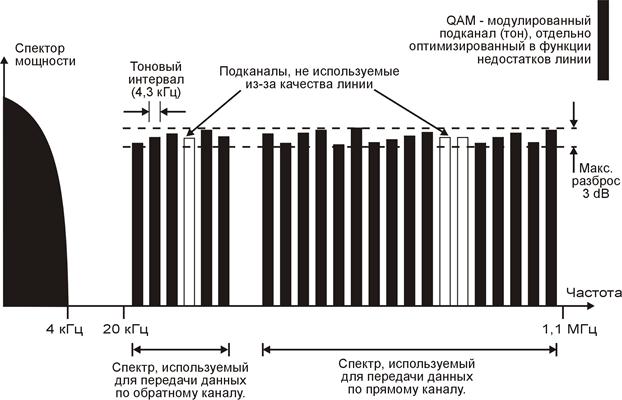

Рисунок 15. Распределение частот для передачи сигналов ADSL.

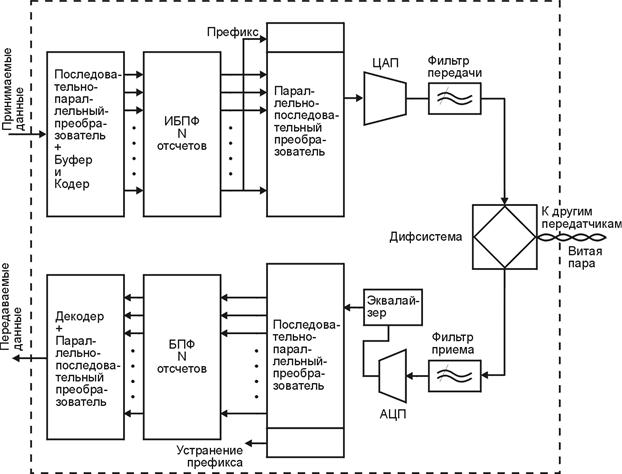

Модуляция/демодуляция с использованием многих несущих реализуется в полностью цифровой схеме с помощью развития методов быстрого преобразования Фурье БПФ(Fast Fourier Transform – FFT) (смотри рисунок 16). Ранние реализации DMT функционировали плохо в следствии сложности обеспечения равных промежутков между подканалами. Современные реализации функционируют успешно благодаря наличию интегральных микросхем, реализующих БПФ- преобразование аппаратно, что позволяет эффективно синтезировать сумму КAM-модулированных несущих.

Для достижения оптимальной эффективности главной задачей является выбор количества подканалов (N). Для абонентских телефонных линий оптимальным является значение N=256, которое позволяет не только достигнуть оптимальной производительности, но и сохранить достаточную простоту реализации системы.

При поступлении данных они сохраняются в буфере. Пусть данные поступают со скоростью R бит/с. Они должные быть разделены на группы бит, которые будут затем присвоены DMT символу. Скорость передачи DMT символа обратно пропорциональна его длительности Т, таким образом число бит присваиваемых символу будет b=R.T. (т.е. символьная скорость будет 1/Т). Из этих b бит, bi бит (i=1, …, N=256) предназначены для использования в I подканале, таким образом:

Для каждого из N подканалов, соответствующие ему bi биты, транслируются кодером DMT в сложный символ Xi, с соответствующей амплитудой и фазой. Каждый символ Xi, может быть рассмотрен как векторное представление процесса модуляции КAM на частоте несущей fi. Для данного вектора существует 2bi возможных значений. Фактически каждые bi бит представляют точку на сигнальной решетке КAM (смотри рисунок 19), присвоенную определенному каналу i в DMT символе. В результате получается N КAM векторов. Данные N векторов подаются на вход блок инверсного быстрого преобразования Фурье (Inverse Fast Fourier Transform – IFFT). Каждый символ Xi представлен на определенной частоте, с амплитудой и фазой соответствующими КAM модуляции. В результате N КAM векторов представляют из себя набор из N=256 равноудаленных друг от друга частот с заданными частотой и фазой. Данный набор преобразуется IFFT во временную последовательность. N выходов IFFT затем подаются на конвертер, преобразующий сигнал из параллельного в последовательный. Далее осуществляется цифроаналоговое преобразование, с помощью ЦАП (DAC). Перед отправкой непосредственно в линию DMT- символ пропускается через аналоговый полосовой фильтр, который необходим для разделения по частоте направлений передачи от пользователя и к пользователю (как видно, с точки зрения направления передачи система является системой с частотным разделением каналов (ЧРК). Для приемника осуществляются обратные действия.
