5.2 Расчет естественной освещенности в производственном помещении.

         Рабочий зал  расположен на третьем этаже здания. На противоположной стороне улицы на расстоянии L=10 м находится здание, с высотой карниза H=20 м над уровнем подоконника зала. Длина машинного зала - А=15 м, ширина - В=9 м, высота - h=5,5 м.

         Необходимо определить:

1)   площадь световых проемов в помещении для обеспечения нормируемой освещенности (площадь остекления);

2)   число окон;

3)   размещение окон с целью равномерности естественного освещения.




1. Необходимая площадь окон, для создания нормируемой естественной освещенности в зале, определяется по формуле

где Sп - площадь пола в производственном помещении, м^2

      Sп=Sпт(площадь потолка)=А´В=15´9=135 м^2

      Sст(стены)=(А+В)´2´h= (15+9)´2´5,5= 264 м^2

Lmin - минимальный коэффициент естественной освещенности [11]

Lmin=3 - работа высокой точности (разряд работ - 3)

h0 -коэффициент световой характеристики окна



         Но для этого определим:


а) параметр окна - h1, м

h1 - возвышение верхнего края окна над горизонтальной рабочей поверхностью, м;

h0=3,5 м - высота окна, h`=1,0 м - расстояние от пола до подоконника, hраб=1,5 м - высота рабочей поверхности над уровнем пола.

h1=3,5+1,0-1,5=3 м

б) отношение длины помещения А, м, к ширине В, м:

А/В=15/9=1,67

в) отношение ширины помещения В, м, к параметру окна h1, м:

В/h1=9/3=3

         По полученным значениям (а,б,в) находим значение h0

h0= 20

      к - коэффициент, учитывающий затемнение окна противостоящим зданием,  по предварительно найденному отношению - расстояния между противостоящими зданиями L, м, к высоте карниза противостоящего здания над уровнем подоконника рассматриваемого окна Н, м:                L/H=10/20= 0,5 м

      r0 - коэффициент светопропускания в помещении категории Б. Положение остекления - вертикальное, при деревянных и железобетонных одинарных переплетах. Освещение естественное, боковое, одностороннее.

r0= 0,5

      r1 - коэффициент, учитывающий влияние отраженного света при боковом естественном освещении


При этом r1 зависит от средневзвешенного коэффициента отражения света от ограждающих поверхностей помещения rср. Этот коэффициент находится из соотношения:


Sп, Sст, Sпт - были найдены выше, а rп, rст, rпт - соответственно коэффициенты отражения от пола, стены и потолка

rп=0,3 , rст=0,3 , rпт=0,7

rср=(0,3´135+0,3´264+0,7´135)/(2´135+264)»0,4

r1=4



         Площадь окон, необходимая для создания нормируемой естественной освещенности в зале равна:

S0=(135´3´20´1,7)/(100´0,5´4)= 49 м^2



         2. Зная площадь одного окна S=h0´b0= 3,5´2,0=7,0 м^2, находим количество окон, необходимое для соблюдения нормируемой естественной освещенности в машинном зале: n=S0/S=49/7=7 окон;

      где b0=2,0 м - ширина окна                              n=7 окон


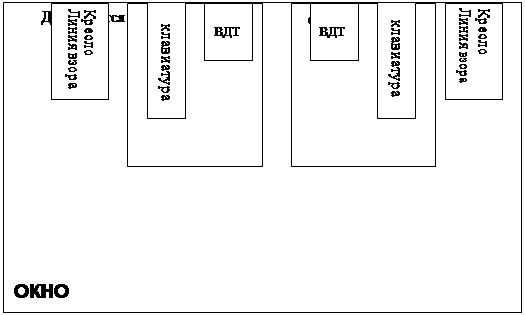

3. В боковой стене, по длине помещения, размещения n окон, с межоконным промежутком b;

b`=(15-7´2,0)/(7+1)=0,125 м


Заключение

В настоящее время бурно развиваются сетевые технологии.

На сегодняшний день существует несколько альтернативных методов доступа в Интернет.

Наиболее распространенным, из которых является  коммутируемый доступ через  телефонную сеть. Однако, этот метод доступа обладает рядом недостатков. Например, низкая скорость, трудности с дозвоном до провайдера, неустойчивые соединения, перегрузка телефонной сети.

Эти недостатки можно устранить, используя наиболее перспективный для массового использования метод доступа, на базе технологии ADSL.

В I главе данного дипломного проекта были рассмотрены общие вопросы, касающиеся развития и применения технологии ADSL.

Во II главе описывается оборудование ADSL компании “Алкатель”, занимающей ведущие позиции на мировом рынке связи (Мультиплексор доступа ASAM и клиентское оборудование).

В III главе производится расчет сети доступа заказчика компании ”Алкатель”, на базе оборудования ADSL, который также включает в себя расчет пропускной способности каналов связи.

В IV главе – технико-экономическое обоснование проекта, произведенное по методу анализа иерархий (МАИ), в котором сравнивалось ADSL оборудование компаний “Алкатель” и “Cisco Systems”, а также рассчитывались капитальные затраты и эксплуатационные расходы на организацию сети доступа.

В V главе разрабатывались вопросы экологии и безопасности жизнедеятельности. Был произведен анализ влияния монитора на организм человека и рассчитана естественная освещенность в производственном помещении



Таким образом, был разработан проект сети доступа:

-    Сетевая архитектура;

-    Комплектация оборудования.

Проведенный расчет пропускной способности подтвердил, что данная сеть доступа будет работать с заданным качеством.

Сравнительный анализ  оборудования  компании “Алкатель”  и компании “Cisco” показал явные преимущества оборудования компании “Алкатель”.

Расчитанные капитальные затраты и эксплуатационные расходы позволят оператору  правильно определить тарифную политику, быстро окупить затраты и получить прибыль

СПИСОК  ЛИТЕРАТУРЫ

1.       . Под редакцией В.Ю. Деарт, Д.М. Броннер Асимметричная цифровая абонентская линия. Теоретические основы.Учебное пособие.  2001- 41с

2.       Под редакцией В.Ю. Деарт, Д.М. Броннер. Асимметричная цифровая абонентская линия.Описание системы. Учебное пособие.  2001- 36с.

3.        Internet Access  Учебное пособие 2000-25с.

4.       Б. Крук, В. Попантонопуло. Телекоммуникационные системы и сети  Сиб. Предприятие “Наука” РАН. 1998- 523с.

5.        С. Симонович, Т. Евсеев. Сетевые технологии. ДЕСС КОМ. Информ-Пресс. М. 2000-221с.

6.       И. Коваленко, В. Рябец. Охрана труда при работе на видеотерминалах. Обзор. Информ. Вып. 6. М. ВЦНИИОТ ВЦСПС. 1986-78с.

7.       В. Олифер, Н. Олифер. Компьютерные сети. Принципы. Технологии, протоколы, С-П, Интермир, 2000, 267с

8.        Б. Сынзыныс, А. Ильин. Биологическая опасность и нормирование электромагнитных излучений персональных компьютеров. М. Русполиграф-1997-62с.

9.        В. Дурнев и др. Электросвязь. Введение в специальность. М. Радио и связь. 1988-215с.

10.      Н. Баклашов и др. Охрана труда на предприятиях почтовой связи. М. Радио и связь. 1989-288с.

11.      П. Домин. Основы техники безопасности в электроустройствах. Учебное пособие для вузов. М. Энергоатомиздат. 1984-448с.

12.     Б. Терехов. Охрана труда и охрана окружающей среды. Учебное пособие. МИС 1990-21с.

13.     С. Есиков. Методы и практика расчетов экономической эффективности новой техники связи. М. Связь. 1980-156с.

14.     Н. Резникова, Е. Демина. Методические указания по технико-экономическому обоснованию дипломных проектов для технических факультетов. М. Информсвязьиздат. 2000-60с.

15.     Т. Саати, К. Керис. Аналитическое планирование. Организация систем. М. Радио и связь. 1998-224с.

Список демонстрационных плакатов

1.  Плакат №1.”Принцип организации ADSL” (рис.4)

2.  Плакат №2. “Распределение спектра частот” (рис.15, табл.1.3)

3.  Плакат №3. “Структура проектируемой сети доступа” (рис.24)

4.  Плакат №4. “Состав оборудования сети” (рис.25)

5.  Плакат №5. “Технико – экономические показатели” (рис.26,табл.4.13,табл.4.16)

Приложение 1

Список сокращений

ADSL – Asymmetrical Digital Subscriber Line – асимметричная цифровая абонентская линия

BER – Bit Error Rate – коэффициент ошибок по битам

CAP – Carrierless Amplitude Phase modulation – амплитудно-фазовая модуляция без передачи несущей

DMT – Discrete Multi-Tone – дискретная многотональная модуляция

EC    - Echo Cancellation – эхо-компенсация

EMC – Electro-Magnetic Compatibility – электромагнитная совместимость

ETSI – European Telecommunications Standarts Institute – Европейский институт по стандартизации в области связи

FDM – Frequency Division Multiplexing – частотное разделение каналов

FEXT – Far End CROSSTalk – переходное влияние на дальнем конце

ICI – Inter – Carrier Interference – интерференция между несущими

IFFT – Inverse Fast Fourier Transform – инверсное быстрое преобразование Фурье

ISDN – Integrated Service Digital Network – цифровая сеть с интеграцией служб

ISI – Inter Symbol Interference – межсимвольная интерференция

 NEXT – Near End CROSSTalk – переходное влияние на ближнем конце

PS – POTS Splitter – ФНЧ для выделения сигналов аналоговой телефонии

RFI Radio Frequency Interference – радиочастотная интерференция

RS –Reed-Solomon – код Рида-Соломона

SNR –Signal to Noise Ratio – отношение сигнал/шум

UTP – Unshielded Twisted Pair – неэкранированная симметричная пара
