Реферат: Технология ADSL
Рисунок 22. Кодер и декодер Рида-Соломона в приемопередатчике DMT.
Сравнение DMT с CAP
Данный раздел посвящен сравнению методов модуляции DMT и CAP.
Аргументы в пользу DMT:
· Битовая скорость может изменяться с малым шагом (несколько кбит/с). Аппаратное обеспечение DMT проще программируется для поддержки различных скоростей данных от пользователя и к пользователю. Поддерживается оперативное изменение скорости
· Лучшая защита от радиочастотной интерференции
· Благодаря возможности адаптивно изменять количество присваиваемой DMT символу информации, а также мощности передачи, использование линии близко к оптимальному.
· Очень гибкая настройка мощности, мощность в каждом канале может увеличена или уменьшена.
· DMT более устойчива к импульсному шуму, чем CAP. Однако, когда в случае появления импульсного шума достаточно большой длительности происходит нарушение работы системы, то это приводит к существенным всплескам ошибок. Поэтому, при выборе длины DMT символа и кода исправляющего ошибки должны учитываться длительность импульсного шума и время между поступлением последовательных символов. Системы компании Алкатель спроектированы таким образом, чтобы исправлять два DMT символа, что позволяет им противостоять импульсному шуму длительностью до 700 мксек без возникновения ошибки.
· CAP имеют ту же сложность реализации, исчисляемую для сигнального процессора в миллионах операций в секунду (Million Operations Per Seconds – MIPS).
· требуется меньшая корректировка при медленной работе сигнального терминала, чем при использовании CAP.
Аргументы против DMT:
· DMT использует блоковое преобразование (БПФ), что приводит к появлению больших задержек. Однако при правильной конфигурации системы, данная задержка будет незначительной даже для служб, чувствительных к задержкам, например телефонии или узкополосной ЦСИС.
· Полная процедура инициализации, необходимая для DMT требует значительного времени (порядка 20 сек)
· Большой пикфактор (отношение мгновенной мощности к ее среднему значению) в передаваемом DMT сигнале может привести к появлению дополнительного шума и дорогого аналого-цифрового преобразования. Этого можно избежать правильным проектированием системы, а также использованием кода Рида-Соломона.
· CAP позволяет использовать более простые коды, исправляющие ошибки, чем DMT.
На сегодняшний день существует много крупных компаний, которые занимают ведущие позиции на мировом рынке связи.
Некоторые из них занимаются продажей ADSL оборудования.
Например, такие как Alcatel, Cisco Systems, Ericsson – компании являющиеся мировыми лидерами на рынке связи.
Выбирая из этих компаний, лучшую в отрасли предоставления DSL услуг, можно глядя на ряд параметров.
Например, компания Ericsson больше сосредоточена на предоставление услуг мобильной связи, и разработкой DSL технологий начала заниматься сравнительно недавно.
Компания Cisco Systems ориентирована на рынок маршрутизаторов и коммутаторов, использующихся для построения глобальных IP сетей. По сравнению с Ericsson, компания Cisco Systems больше уделяет внимания DSL технологиям, но они в свою очередь не ориентированы на конечного пользователя.
Компания Alcatel является лидирующей компанией по продаже оборудования доступа в глобальную сеть Интернет. И намного больше уделяет внимания продвижению ADSL технологии.
На основе анализа стоимостных,эксплуатационных и технических характеристик ADSL систем компаний Alcatel и Cisco Systems, который был рассмотрен ниже в технико – экономическом обосновании, было принято решение, что для построения сети доступа на базе оборудования ADSL более выгодно использовать продукцию компании Alcatel
ГЛАВА II. Технологические характеристики оборудования ADSL компании “Алкатель”
2.1 Общее описание оборудования ADSL
Введение в технологию
Продукт ADSL (Asymmetric Digital Subscriber Line) предназначен для того, чтобы иметь возможность предлагать пользователям частного сектора и сектора малого бизнеса, находящимся на ограниченном расстоянии от CO (Central Office - здание (АТС)), услуги по передаче данных на повышенных скоростях. Для предоставления таких услуг используются существующие медные витые пары (по одной на каждого пользователя), при этом никакие дополнительные активные повторители не требуются. Применение технологии FDM (Frequency Division Multiplexing - частотное уплотнение каналов) позволяет по тем же витым парам одновременно предоставлять услуги POTS (Plain Old Telephone Service - услуги обычной телефонии), поэтому можно говорить о следующих преимуществах:
4 оператор сети использует существующую кабельную инфраструктуру;
4 у абонента сохраняются существующие услуги телефонии вместе с существующей аппаратурой.
В ADSL-системе предусмотрены асимметричные скорости передачи битов: высокая (вплоть до 8 Мбит/с) в направлении от CO к абоненту (называемая скоростью в прямом канале) и низкая (вплоть до 1 Мбит/с) в противоположном направлении (называемая скоростью в обратном канале). Эта асимметрия дает возможность предоставлять абоненту услуги, для которых требуется широкая полоса частот, в том числе услуги мультимедиа (цифровые видео- и аудио-услуги) и соединение по протоколу Ethernet. В дальнейшем, по мере увеличения скорости в обратном канале, станет возможным предоставление, на меньших скоростях, услуг мультимедиа двустороннего характера [2].
Продукт ADSL полностью основан на технологии ATM (Asynchronous Transfer Mode - режим асинхронной передачи). Это означает, что как данные пользователя (мультимедиа, соединение по протоколу Ethernet и управляющая информация), так и управляющие данные системы OAM (Operation, Administration and Maintenance - эксплуатация, администрирование и техобслуживание) транспортируются с применением ATM-ячеек. Основной причиной такого подхода является обеспечение гибкости продукта на перспективу. Применение ATM в качестве транспортного режима в большинстве случаев позволяет операторам сетей и провайдерам услуг совершенствовать предоставляемые услуги без изменения сетевого оборудования.
Система ADSL состоит из двух частей, первая из которых (на стороне CO) называется ASAM, (ATM Subscriber Access Multiplexer - ATM-мультиплексор абонентского доступа),а вторая (на стороне абонента) – (CPE Customer Premises Equipment - оборудование в помещении заказчика). CPE, в свою очередь, включает в себя PS (POTS Splitter - разветвитель) и ANT (ADSL Network Termination (unit) - (блок) сетевого ADSL-окончания). По транспортной ATM-линии мультиплексор ASAM соединен с ATM-коммутатором. Выбранным транспортным механизмом является либо SDH(Synchronous Digital Hierarchy - синхронная цифровая иерархия) [STM1 или SONET (OC3c)] либо PDH (Plesiochronous Digital Hierarchy - плезиохронная цифровая иерархия) [Е1]. Блок ANT может быть подключен к TE(Terminal Equipment - терминальное оборудование) (STB (Set Top Box - телеприставка ) или иному мультимедийному терминалу) и к локальной сети (LAN), использующей протокол Ethernet.
Система ADSL может работать как с CO, так и с выносными блоками. Выносное ASAM-оборудование может быть либо непосредственно подключено к опорной ATM-сети, либо каскадировано от находящегося на CO мультиплексора ASAM через интерфейс Е1.
Описание сети
Общие сведения
Основной задачей, стоящей перед системой доступа Alcatel 1000 ADSL, является обеспечение быстрого доступа к сети Интернет и корпоративным сетям LAN. Эта задача решается с помощью комбинированной инфраструктуры, в состав которой входят по меньшей мере четыре функциональные группы:
4 малая LAN в помещении абонента;
4 инфраструктура связи оператора сети, которая содержит сеть доступа, мультиплексоры, BB (Broad Band - широкополосный –коммутаторы) и высокоскоростную опорную сеть;
4 LAN у ISP (Internet Service Provider - провайдер услуг сети Интернет) в случае, когда доступ к сети Интернет осуществляется именно таким способом;
4 LAN предприятия в случае, когда обеспечен доступ к корпоративной сети.
Сетевая архитектура
Для обеспечения внутри сетевой архитектуры, показанной на рис. 23, сквозных соединений применяются различные технологии:
4 стандартная технология LAN между персональным компьютером и ANT (Ethernet II или IEEE 802.3);
4 технологии ATM и ADSL между ANT или PC-NIC (Network Interface Card - плата сетевого интерфейса) и ADSL-оборудованием на стороне CO;
4 стандартное транспортное оборудование между ASAM и опорной сетью WAN (территориальная сеть) с использованием SDH/SONET или PDH;
4 BB-коммутаторы/кросс-соединители в ядре опорной сети WAN.
4 обладающее высокой производительностью и в то же время стандартное LAN-оборудование в инфраструктуре ISP и корпоративной LAN.

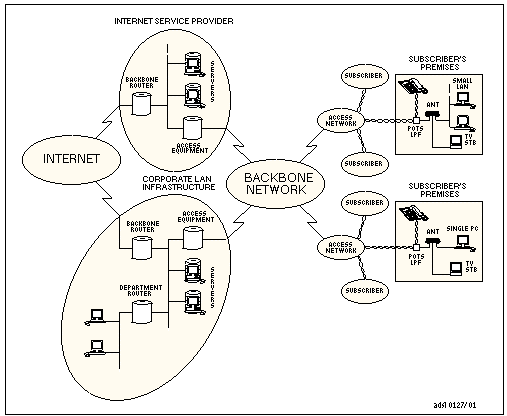

Рис. 23. Сетевая архитектура:
1 - провайдер услуг сети Интернет; 2 - опорный маршрутизатор; 3 - Интернет; 4 - серверы; 5 - оборудование доступа; 6 - помещение абонента; 7 - абонент; 8 - сеть доступа; 9 - небольшая LAN; 10 - телевизионная приставка; 11 - разветвитель; 12 - инфраструктура корпоративной LAN; 13 - маршрутизатор подразделения; 14 - опорная сеть; 15 - отдельный персональный компьютер
