Курсовая работа: Разработка АРМ специалиста отдела продаж и специалиста отдела снабжения
Рис. 37 – Форма «Товары, цена которых меньше 5000р.»

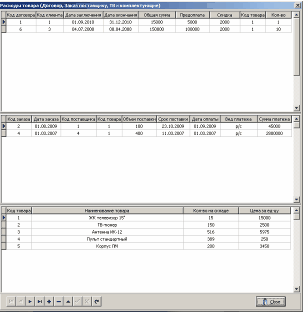

Иногда требуется просмотр сразу нескольких данных из разных таблиц. С этой целью была создана форма «Расходы товара». Эта форма изображена на Рис. 38.
Рис. 38 – Форма «Расходы товара»
На Рис. 39 изображена форма отчета «счет-фактура».
Рис. 40. «Об авторе»
Техническое задание на создание автоматизированной информационной системы
1. Общие сведения
Полное наименование системы: АИС ЗАО «Рекорд».
Условное обозначение системы: АИС СТ.
Шифр темы или шифр (номер) договора: CASE/0001.
Наименование предприятий (объединений) разработчика и заказчика (пользователя) системы и их реквизиты:
Заказчик: ЗАО «Рекорд», адрес - Россия, 646051, Омская область, Марьяновский район, с.Рекорд, ул. Мира 22.
Разработчик: Омский государственный институт сервиса, адрес – Россия, 644099, г. Омск, ул. Певцова 13, тел./факс: (3812) 24-21-91.
Основание для создания: Договор о создании Автоматизированной системы управления коммерческой деятельностью ЗАО «Рекорд». Утвержден 01.01.2010 г. директором ЗАО «Рекорд» Куц А.А..
Плановые сроки начала и окончания работы по созданию системы:
Начало: 01.01.2010 г.
Окончание: 31.12.2010 г.
Сведения об источниках и порядке финансирования работ:
Источник финансирования: ЗАО «Рекорд».
Объем финансирования: 100000 рублей.
2. Назначение и цели создания системы
2.1. Назначение системы: Разрабатываемая АИС предназначена для обеспечения эффективной работы предприятия на основе новых технологий и оборудования, отвечающих современным требованиям, действующим нормативным документам, техническим требованиям и условиям органов государственного надзора. Управляемый процесс является бизнес-процессом, направленным на получение максимальной прибыли от деятельности предприятия, оказывающего услуги в сфере потребления телевидения. Объект автоматизации - ЗАО «Рекорд».
Автоматизации подлежат следующие системы:
· система работы с клиентами;
· система работы с поставщиками.
2.2. Цели создания системы:
Основные показатели, которые должны быть достигнуты в условиях автоматизированного управления:
· повышение оперативности управления процессом на 50 %;
· повышение производительности труда на 25 %;
· обеспечение устойчивости функционирования объекта;
· повышение отказоустойчивости системы хранения информации.
Критерии оценки достижения цели создания системы – повышение общей прибыли предприятия и его конкурентоспособности.
3. Характеристики объекта автоматизации: <отсутствуют>
4. Требования к системе
4.1. Требования к системе в целом
4.1.1. Перечень подсистем, их назначение и основные характеристики, требования к числу уровней иерархии и степени централизации системы:
АИС ЗАО «Рекорд» Уровень 1.
Подсистема заключения договоров с клиентами.
Подсистема ведения закупок.
Подсистема организации хранения оборудования и материалов.
Подсистема организации выполнения работ по договору.
Подсистема расчетов с клиентами.
4.1.2. Требования к способам и средствам связи для информационного обмена между компонентами системы.
Данные договора.
Источник - подсистема заключения договоров с клиентами.
Приемник - подсистема ведения закупок, подсистема организации выполнения работ по договору, подсистема расчетов с клиентами.
Приходный ордер.
Источник - подсистема ведения закупок.
Приемник - подсистема организации хранения оборудования и материалов.
Отчет о наличии оборудования и расходных материалов.
Источник - подсистема организации хранения оборудования и материалов.
Приемник - подсистема организации выполнения работ по договору.
Акт о выполнении работ.
Источник - подсистема организации выполнения работ по договору.
Приемник - подсистема расчетов с клиентами.
4.1.3. Требования к характеристикам взаимосвязей создаваемой системы со смежными системами, требования к совместимости, способы обмена информацией.
Внешняя сущность – Банк.
Принимает информацию от АИС ЗАО «Рекорд»
через поток Платежное поручение.
Направляет информацию к АИС ЗАО «Рекорд»
через поток Банковская выписка.
Внешняя сущность – Клиент.
Принимает информацию от АИС ЗАО «Рекорд»
через поток Технико-коммерческое предложение
через поток Договор
через поток Счет клиенту
через поток Счет-фактура клиенту.
Направляет информацию к АИС ЗАО «Рекорд»
через поток Заказ
через поток Заказ на услуги
через поток Информация о клиенте.
Внешняя сущность – Поставщик.
Принимает информацию от АИС ЗАО «Рекорд»
через поток Заявка поставщику.
Направляет информацию к АИС ЗАО «Рекорд»
через поток Счет от поставщика
через поток Счет-фактура поставщика.
4.1.4. Требования к численности и квалификации персонала системы и режиму его работы: <отсутствуют>
4.1.5. Требования к показателям назначения: <отсутствуют>
4.1.6. Требования к надежности: <отсутствуют>
4.1.7. Требования к безопасности: <отсутствуют>
4.1.8. Требования к эргономике и технической эстетике: <отсутствуют>
4.1.9. Требования к транспортабельности для подвижных АИС: <отсутствуют>
4.1.10. Требования к эксплуатации, техническому обслуживанию, ремонту и хранению комплектов системы: <отсутствуют>
4.1.11. Требования к защите информации от несанкционированного доступа: <отсутствуют>
4.1.12. Требования к сохранности информации: <отсутствуют>
4.1.13. Требования к средствам защиты от внешних воздействий: <отсутствуют>
4.1.14. Требования к патентной чистоте: <отсутствуют>
4.1.15. Требования к стандартизации и унификации: <отсутствуют>
4.1.16. Дополнительные требования: <отсутствуют>
4.2. Требования к функциям.
Подсистема заключения договоров с клиентами. Уровень 2.
Внести данные о клиенте. Имеет функцию - Ведение БД «Клиенты» с алгоритмом: 1) получить данных клиента; 2) внести данные в БД.
Составить техническое задание на подбор оборудования. Имеет функцию - Формирование технического задания с алгоритмом: 1) получить заказ; 2) определить требования, предъявляемые к будущей установке и условия ее функционирования; 3) составить техническое задание.
Рассчитать требующиеся для клиента мощность и параметры установки. Имеет функцию - Подбор оборудования по заказу с алгоритмом: 1) получить техническое задание; 2) рассчитать требуемые мощности и параметры установки; 3) составить список оборудования на основании данных от поставщиков.
Составить технико-коммерческое предложение: Имеет функцию - Составление технико-коммерческого предложения клиенту с алгоритмом: 1) получить список необходимого оборудования и расходных материалов; 2) составить технико-коммерческое предложение с указанием нескольких возможных вариантов.
Составить договор. Уровень 3.
Составить договор на поставку. Имеет функцию - Составление проекта договора на поставку с алгоритмом: 1) получить данные технико-коммерческого предложения; 2) получить данные клиента; 3) получить рекомендуемые условия оплаты; 4) получить форму договора; 5) составить договор на поставку; 6) внести данные договора в БД «Договоры».
Составить договор на технические работы. Имеет функцию - Составление проекта договора на технические работы с алгоритмом: 1) получить заказ на услуги; 2) получить данные клиента; 3) получить рекомендуемые условия оплаты; 4) получить форму договора; 5) составить договор; 6) внести данные договора в БД «Договоры».
Составить договор на гарантийное (сервисное) обслуживание. Имеет функцию - Составление проекта договора на сервисное обслуживание с алгоритмом: 1) получить заказ на услуги; 2) получить данные клиента; 3) получить рекомендуемые условия оплаты; 4) получить форму договора; 5) составить договор; 6) внести в БД «Договоры».
Анализировать выполнение клиентом обязательств по договору. Имеет функцию - Формировать рекомендации по условиям заключения сделок с алгоритмом: 1) проверить надежность клиента по БД «Клиенты»; 2) формировать запрос по клиенту в БД «Договоры»; 3) получить отчет о выполнении клиентом обязательств по ранее заключенным договорам; 4) формировать рекомендации.
Подсистема ведения закупок. Уровень 2.
Проверить наличие оборудования и комплектующих на складе. Имеет функцию - Проверка наличия указанного в договоре оборудования с алгоритмом: 1) сверить наличие оборудования по БД «Оборудование и комплектующие на складе»; 2) составить перечень недостающего оборудования.
Сформировать заявку. Уровень 3.
Выбрать поставщика. Имеет функцию – Выбор надежного поставщика с алгоритмом: 1) получить данные поставщиков из БД «Поставщики»; 2) выбрать поставщика на основании данных об операциях, произведенных с ним ранее.
Сформировать заявку на оборудование под заказ. Имеет функцию - Формирование заявки поставщику с алгоритмом: 1) получить перечень недостающего оборудования; 2) получить данные поставщика; 3) получить данные об оборудовании у поставщика; 4) составить заявку; 5) внести данные заявки в БД «Заявки».
