Курсовая работа: Разработка АРМ специалиста отдела продаж и специалиста отдела снабжения
v Код клиента;
v ФИО;
v Адрес;
v Телефон;
v ИНН;
v Банк клиента;
v Номер расчетного счета;
v Надежность клиента.
Таблица Поставщики, данные, которые нужны для работы:
v Код поставщика;
v Наименование;
v Адрес;
v Телефон;
v ИНН;
v Банк поставщика;
v Номер расчетного счета;
v Надежность поставщика.
Таблица Договора, данные, которые нужны для работы:
v Код договора;
v Код клиента;
v Дата заключения договора;
v Дата окончания договора;
v Общая сумма;
v Предоплата;
v Скидка;
v Код товара;
v Кол-во приобретенного товара.
Таблица Товары и комплектующие, данные, которые нужны для работы:
v Код товара;
v Наименование товара;
v Кол-во на складе;
v Цена за единицу.
Таблица Заказ поставщику, данные, которые нужны для работы:
v Код заказа;
v Дата заказа;
v Код поставщика;
v Код товара;
v Объем поставки;
v Срок поставки;
v Дата оплаты;
v Вид оплаты;
v Сумма платежа.
Создание логической структуры реляционной БД по правилам нормализации
Изучим каждую таблицу отдельно и проверим ее на повтор (дубликацию) данных, если такое встретиться, то исправим.
Все таблицы в полном порядке, поэтому оставим все поля без изменений.

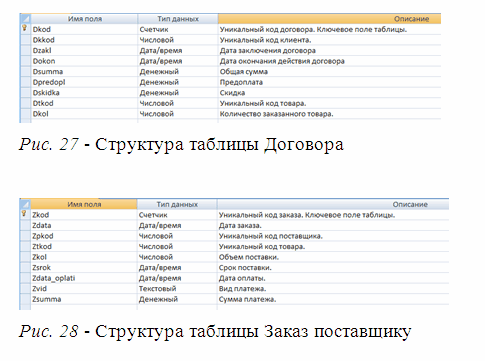

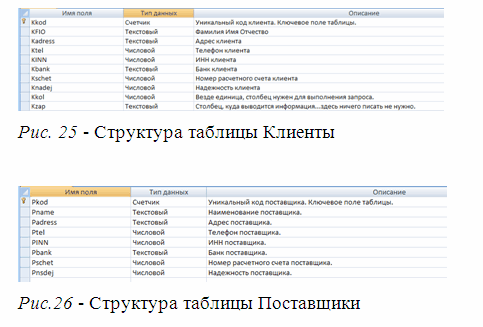

После проверки таблиц на повтор (дубликацию) создадим в каждой таблице ключевое поле. Ключевые поля и все созданные таблицы можно увидеть в следующем разделе «построение СУБД-ориентированной схемы данных». На рис. 25 – 29 представлены таблицы в режиме Конструктор (в программе Microsoft Office Access). Там можно увидеть структуры таблиц и ключевые поля – они обозначены значком «ключ» слева от поля.
Построение СУБД-ориентированной схемы данных
Следующим шагом в проектировании базы данных являются:
- выбор СУБД, в которой будет реализована база данных;
- в соответствии с требованиями выбранной СУБД определение для каждого атрибута таблиц: имя поля, тип данных, описание;
- определение ключевых полей;
Приведем структуры таблиц для создания в СУБД Microsoft Office Access (имя поля, тип данных, описание).
информатика автоматизированный интегрированный управление
Рис. 29 - Структура таблицы Товары и комплектующие
Создание схемы данных в выбранной СУБД
В БД создадим новую диаграмму. Добавим все таблицы базы данных и установим связи между таблицами с обеспечением поддержки целостности базы данных. Ниже перечислены все пары полей (всего пять), по которым нужно связать таблицы (жирным шрифтом указаны названия таблиц, нежирным - названия полей, по которым связываются таблицы):
Клиенты. Код Клиента – Договор. Код клиента (один ко многим);
Товары и комплектующие. Код товара – Договор. Код товара (один ко многим);
Товары и комплектующие. Код товара – Заказ поставщику. Код товара (один ко многим);
Поставщик. Код поставщика – Заказ поставщику. Код поставщика (один ко многим);

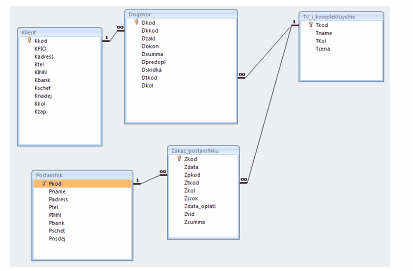

На рис. 30 изображен результат схемы данных
Рис. 30 - Реализованная схема данных в Microsoft Office Access
Реализация информационной системы «Рекорд»
Наиболее популярными средствами программирования на сегодняшний день являются Delphi, C++ Builder, Java-Builder, Visual Basic. Все они предоставляют пользователю развитые возможности по разработке программных продуктов, содержат мощные средства визуального программирования. При выполнении специфических задач работы с текстами, создания WEB-приложений могут быть использованы специализированные средства на основе языков PERL, PHP и др. Для реализации информационной системы выбираем Delphi.
Разработанная на предыдущих этапах модель информационной системы естественно ложится в основу данной программной реализации. При этом возможны различные варианты распределения трудозатрат между разработкой модели средствами проектирования и разработкой конечной программы средствами разработки программного обеспечения.
При первом подходе средствами проектирования досконально прорабатываются модели всех модулей программной системы в терминах используемого языка программирования и базовых библиотек вплоть до структуры всех методов и операций, включая элементы интерфейсов.
При втором подходе средствами проектирования разрабатывается некий концептуальный скелет информационной системы, досконально прорабатываются наиболее важные вопросы, обычно касающиеся форматов данных и внешнего взаимодействия. Все второстепенные и вспомогательные элементы разрабатываются средствами разработки программных систем.
Используем средства обратного проектирования.
Средства обратного проектирования позволяют из исходного кода программы на языке программирования построить модель в All Fusion Process Modeler r7. Средства обратного проектирования являются дополнительными средствами систем моделирования и встраиваются в них.
Применение средств обратного проектирования может вносить существенные коррективы в общий цикл разработки информационной системы. При программировании в Delphi есть особенность, существенно отличающая разработку в Delphi от разработки в других средах программирования: программирование пользовательского интерфейса. Как правило, разработка большей части программ начинается именно с проектирования интерфейса пользователя, а при дальнейшем программировании – его существенного изменения.
Руководство по работе с приложением
Руководство по установке
Для работы данной автоматизированной системы необходимо иметь стандартный стационарный компьютер с Windows XP, Windows Vista или Windows 7 и офисными приложениями от MS Ofice.

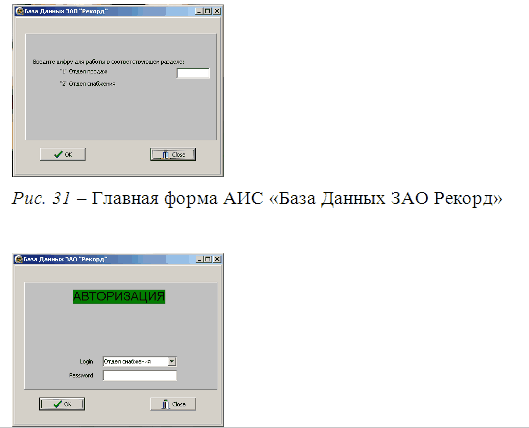

На Рис. 31 и 32 изображена главная форма АИС:
Рис. 32 – Главная форма АС «Авторизация»
Рис. 33 – Главная форма АС «Меню»
Что бы начать работу с автоматизированной системой необходимо запустить главную форму. Затем система попросит ввести цифры «1» или «2», для авторизации заданного отдела. На Рис. 33 показано, что специалист ввел цифру «2» и появилось окно авторизации для отдела снабжения. Пароль для отдела продаж = 0000, для отдела снабжения – 1111.
Руководство пользователя
Для начала работы с системой необходимо ознакомиться с Телевизорами и комплектующими, в данном АРМ все наглядно показано – все функции указаны кнопками.
В этой форме можно увидеть информацию о товарах, такую как наименование товара, количество находящееся в данный момент на складе, цена за единицу. В данной форме можно осуществлять следующие операции: переход на предыдущую, следующую и последнюю запись, добавление, сохранение, редактирование и удаление записи. Это очень удобно и позволяет пользователю этой системы сэкономить время, что повышает производительность.
Рис. 34 – Форма «Телевизоры и комплектующие»
После специалист должен ознакомиться с Поставщиками, в данном АРМ все наглядно показано – все функции указаны кнопками.
В этой форме можно увидеть информацию о поставщиках, такую как наименование поставщика, адрес поставщика, Телефон, ИНН, Банк поставщика, надежность поставщика. В данной форме можно осуществлять следующие операции: переход на предыдущую, следующую и последнюю запись, добавление, сохранение, редактирование и удаление записи. Это очень удобно и позволяет пользователю этой системы сэкономить время, что повышает производительность.
Рис. 35 – Форма «Поставщики»
После просмотра списков надежных поставщиков и необходимых товарах составляется заказ поставщику. Ниже представлена форма Заказ поставщику, в которой отражена вся информация о заказах поставщикам. Причем с этими данными можно осуществлять различные операции по редактированию, добавлению и другие. Эта форма показана на Рис. 36.
Рис. 36 – Форма «Заказ поставщику»
Иногда требуется найти товар по определенным данным. С этой целью был создан запрос «Вывести товары, цена которых меньше 5000р». Эта форма изображена на Рис. 37.
