где m — коэффициент светового климата;

c — коэффициент солнечного климата.

Для IV светового пояса выбираем m = 0.9. Исходя из ориентации окон по сторонам света c = 0.85. Тогда .

В соответствие с ДНАОП 0.00-1.31-99 нормативный показатель КЕО должен быть не менее 1,5%.

В качестве источников света используются люминесцентные лампы мощностью 40 Вт или энергоэкономные мощностью 36 Вт типа ЛБ, ЛХБ, ЛЕЦ как наиболее эффективные и приемлемые с точки зрения спектрального состава, цветовая температура излучения которых находится в диапазоне 3500-4200 К.

Для освещения помещения применяются светильники серии ЛС004 с металлической экранирующей решеткой и непрозрачными боковинами.

Шум является одним из наиболее распространенных в производстве вредных факторов. При длительном воздействии шума человек быстро устает, раздражается, происходит перенапряжение слуховых анализаторов. В соответствии с ГОСТ 12.1.003-89 и ДНАОП 0.03-3.14-85 в вычислительных центрах эквивалентные уровни звука не должны превышать 50 дБА. Согласно ГОСТ 12.1.012-90 уровень вибрации для категории II, тип в, в условиях «комфорта» не должна превышать 75 дБ. Для уменьшения уровня звука и вибрации применяются демпфирующие материалы (отсек принтера с печатающей головкой закрывается крышкой, используется резиновая прокладка между принтером и столом).

Основным источником электромагнитного излучения, в том числе рентгеновского, в помещении являются электронно-лучевые трубки (ЭЛТ) мониторов. Согласно ДНАОП 0.00-0.31-99 мощность экспозиционной дозы рентгеновского излучения трубки в любой точке перед экраном на расстоянии 5 см от его поверхности не должна превышать 100 мкР/ч. Защита пользователей ЭВМ от ЭМИ и рентгеновского излучения обеспечивается с помощью экранов из специального затемненного стекла. Нормы ЭМИ для диапазона частот 15-25 кГц по электрической составляющей Е не должны превышать 50В/м, по магнитной составляющей Н – 5А/м.

Однако требования ТСО’95 более жесткие. Например, нормы Е и Н в том же диапазоне частот равны значениям 1 В/м и 20 мА/м.

Допустимые уровни напряженности электростатического поля на рабочем месте оператора, согласно ГОСТ 12.1.045-84, не должны превышать 20 кВ на метр. В помещениях для предотвращения образования статического электричества и защиты от него должны иметься нейтрализаторы и увлажнители воздуха, пол должен иметь антистатическое покрытие, а также необходимо делать заземление экрана дисплея.

Рентгеновское излучение и статическое электричество вызывает ионизацию воздуха с образованием положительных ионов, считающихся неблагоприятными для человека. Норма содержания легких аэроионов обоих знаков от 1500 до 5000 в 1 см3 воздуха ДНАОП 0.00-1.31-99. Мероприятиями по снижению количества ионов в воздухе являются увлажнение воздуха и проветривание помещения.

Для уменьшения воздействия рентгеновского излучения и ЭМИ экран снабжен специальным покрытием, снижающим уровень этого излучения. Также снижение интенсивности электромагнитного и рентгеновского излучений достигается сокращением времени облучения: общее время работы не должно превышать 4 часа за смену, длительность перерыва для отдыха должна составлять от 5 до 15 минут. Общий перерыв через 4 часа. Дополнительный перерыв через 3 часа и за 2 часа до окончания работы.

8.3 Техника безопасности

Эксплуатируемый персональный компьютер IBM PC не является источником механических и тепловых опасностей, но является потребителем электроэнергии. Поэтому, при рассмотрении вопросов техники безопасности ограничиваемся электробезопасностью.

Согласно ДНАОП 0.00 – 1.31 –99 при проектировании систем электроснабжения, при монтаже силового электрооборудования и электрического освещения и в зданиях и помещениях для ЭВМ необходимо придерживаться требований нормативно-технической документации.

ПЭВМ является однофазным потребителем электроэнергии, питающейся переменным током напряжением 220В и частотой 50Гц, от сети с заземленной нейтралью. По способу защиты человека от поражения электрическим током ЭВМ должно соответствовать первому классу защиты согласно ГОСТ 12.2.007.0-75. Защиту от случайного прикосновения к токоведущим частям обеспечивают конструктивные, схемно-конструктивные и эксплуатационные меры защиты. Комплекс необходимых мер по электробезопасности определяется, исходя из видов электроустановки, ее номинального напряжения, условий среды, типа помещения и доступности электрооборудования.

По степени опасности поражения электрическим током помещение относится к помещениям без повышенной опасности, в соответствии с ПУЭ-87 [12]. В ПУЭ-87 [33] предусмотрены следующие меры электробезопасности:

1) Конструктивные меры

IBM PC относится к электроустановкам до 1000В закрытого исполнения, все токоведущие части находятся в кожухах. В соответствии с ГОСТ 14255-69 и ПУЭ-87 [34] выбираем степень защиты персонала от соприкосновения с токоведущими частями внутри защитного корпуса и от попадания воды внутрь корпуса – IP-44.

2) Схемно-конструктивные меры

В качестве схемно-конструктивной меры безопасности предусматривается зануление в соответствии с ГОСТ 14255-69.Кроме того, используется двойная изоляция монитора и малые напряжения (менее 42 В).

В помещении размещено 5 компьютеров, поэтому кабель прокладывают в металлических трубах и гибких металлических рукавах с отводами. Если ЭВМ размещены в центре помещения электросеть прокладывается в каналах или под съемным полом в металлических трубах и гибких металлических рукавах.

Произведем расчет зануления в соответствии с требованиями [33].

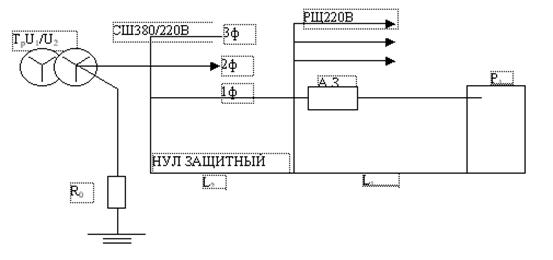

Схема электроснабжения зануляемой электроустановки представлена на рисунке 8.1:

Рисунок 8.1 – Схема электроснабжения зануляемой электроустановки

где

ТрU1/U2 – трансформатор масляный понижающий , схема соединения обмоток – звезда-звезда;

СШ – сборная шина;

РЩ – распределительный щит;

А.З. – аппарат защиты;

L1 – длина участка сети от распределительного щита до электроустановки;

L2 – длина участка сети от понижающего трансформатора до распределительного щита

R0 – сопротивление заземлителя нейтральной точки;

Р1 – мощность потребителя (компьютеры, принтер, ксерокс, электроосвещение);

Электросеть выполнена как двухпроводная сеть, состоящая из фазного провода и нулевого защитного проводников.

L1=45 м; L2=450 м; P1=2550 Вт.

Материал жилы – медь, способ прокладывания:

1-й участок – в металлической трубе; 2-й участок – в земле.

Произведем расчет автомата отключения.

Постановка задачи зануления электроустановки: определение такого сечения нулевого защитного проводника при котором ток короткого замыкания Iкз в заданное число раз К превысит номинальный ток срабатывания аппарата защиты Iном, что обеспечит отключение поврежденного потребителя.

1) Выбор типа автоматического выключателя.

1а) Определение тока, питающего электроустановки мощностью Р1 = 2550 Вт:

I1н = Р1/UФ = 2550/220 = 11,59 А,

где Uф – фазное напряжение (220 В);

1б) Определение расчетной величины тока срабатывания защитного аппарата:

Iрасч = (Кп/Кт)*I1н = (3/2.5)*11,59 = 13,909 А.

где Кп = 3 – коэффициент кратности пускового тока;

Кт = 2.5 – коэффициент тяжести пуска электроустановки (зависит от времени пуска: t = 5 с, пуск легкий).

1в) Выбор типа автоматического выключателя и определение величины тока срабатывания аппарата защиты:

Iном = 16 А; тип автоматического выключателя АЕ2026.

2) Определение тока короткого замыкания фазы на корпус электроустановки:

Iкз=Uф/Zпфн.

Zпфн – сопротивление петли фаза-ноль.

2а) Сечение фазного провода определяется в зависимости от допустимого длительного тока, способа прокладки проводов и материала проводов:

Для нахождения сечения провода, определим диаметр провода d. Где d определяют по значению тока I [A], и допустимой плотности тока J [A/мм2]. Табличное значение: J = 5 [A/мм2].

;

I =I1н ,тогда:

d = 1.78 мм;

Sф1 = = 2,5мм2;

0,5* Sф1Sн1 Sф1

Sн1 = Sф1 = 2,5 мм2

Согласно требованиям ДНАОП 0.00 – 1.31 – 99, площадь сечения нулево-го рабочего и нулевого защитного проводников в однофазной 3-х проводной сети должны быть равны: где Rнз – нулевое защитное сопротивление.

2б) Определение сопротивления фазного проводника

Rф1 = *L1/Sф1 = 0,018*45/2.5 = 0,3226 Ом
