Таблица 4.1

Гипотеза Объективно верна Объективно неверна
Принимается Правильное решение Ошибка ll  рода
Отвергается Ошибка l рода Правильное решение

Вероятность совершить ошибку  l рода [8] называется уровнем значимости критерия и обозначается  q. Обычно уровень значимости выбирают, равным 0.01; 0.1; 0.05 (последнее значение  - наиболее часто) [28].

Критерии значимости – это критерии, с помощью которых проверяют гипотезы об абсолютных значениях параметров или о соотношениях между ними для генеральных совокупностей (с точностью до параметров) функцией распределения вероятностей [29].

Построение гистограммы выборки. Гистограмма   является эмпирическим аналогом функции плотности  распределения f(x). Обычно ее строят следующим образом:

1.         Находят предварительное количество квантов (интервалов), на которое должна быть разбита ось Ox. Это количество K  определяют с помощью оценочной формулы:

K=1+3.2lgN   ;                             (4.34)

Где найденное значение округляют до ближайшего целого числа.

2.      Определяют длину интервала [29]:

 ;                    (4.35)

Величину  можно округлить для удобства вычислений.

3.            Середину области изменения выборки (центр распределения)  принимают за центр некоторого интервала, после чего легко находят границы и окончательное количество указанных интервалов так, чтобы в совокупности они перекрывали  всю область  от  до .

4.               Подсчитывают количество наблюдений  попавшее в каждый квант;  равно числу членов вариационного ряда, для которого справедливо неравенство [27-29]:

;                        (4.36)

здесь и  - границы m-ого интервала. Отметим, что при использовании формулы (4.36) значения  попавшее на границу между  (m-1)-м и m-ом интервалами, относят к       m-ому интервалу.

5.            Подсчитывают относительное количество (относительную частоту) наблюдений /N , попавших в данный квант.

Строят гистограмму [7, 8, 9], представляющую собой ступенчатую кривую, значения которой на m-ом интервале , (m=1,2,…,K)

6.            постоянно и равно /N, или с учетом условия      равно (/N).

Критерии согласия. Критерием согласия [8] называется критерий гипотезы о том, что генеральная совокупность имеет распределение предполагаемого типа (например, нормально распределение). Среди различных критериев согласия наиболее употребителен универсальный  критерий согласия  (Пирсона).

Проверку гипотезы о виде функции распределения с помощью этого критерия производят следующим образом [27-29]:

1.         a) По выборке строят гистограмму. Если в каком-либо  f-ом интервале число наблюдений  окажется меньше пяти, то его объединяют с соседним интервалом (или интервалами) так, чтобы число наблюдений в таком объединенном интервале оказалось большим или равным пяти. Пусть  – окончательное число интервала группирования, тогда очевидно, что

;                                     (4.37)

            б) Задаются видом гипотетической функции распределения и для каждого из  r   (r=1,2,…) параметров этого распределения находят оценки, причем эти оценки можно определять как по исходным, так и по сгруппированным данным [27].

            в) Определяют теоретическую вероятность  попадания в каждый из  интервалов случайной величины с заданным распределением, параметры которого или известны или оценены в параграфе  б) [28].

            г) вычисляют число g:

  ;                 (4.38)

2.         Известно, что для данного критерия согласия случайная величина g  при Больших N  имеет распределение с        - r - 1 степенями свободы, где r -  число определенных неизвестных заранее параметров гипотетического распределения, а уменьшения числа степеней свободы еще на единицу объясняется наличием линейного соотношения (4.35) между эмпирическими величинами и N , входящими в расчетную формулу (4.36). Задавшись уравнением значимости q, по таблице -распределений находят критическое значение    , причем критическая область определяется неравенством        g>==- r – 1; .

3.Сравнивая значения g и  и выносят решение о принятии (g <=)  или отклонение (g >)  рассматриваемой гипотезы о виде функции распределения [27-29].

4.7 Алгоритм контроля отказов ДС при неполной тяге

Алгоритм неполной тяги - представляет собой алгоритм позволяющий моделировать остаточную тягу при отказе одного из реактивных двигателей стабилизации, для отказа типа «не отключение». Остаточная тяга может меняться в пределах:  0%-100%. При 0% тяги, отказ типа «не отключение» переходит в отказ типа «не включение». Пусть P – тяга, а k – коэффициент остаточной тяги, задаваемый в процентах. Тогда в общем случае, при отказе одного из двигателей, тяга имеет вид (4.39) [25, 26]:

                            (4.39)

Блок-схема алгоритма имеет вид (Рис. 4.8):

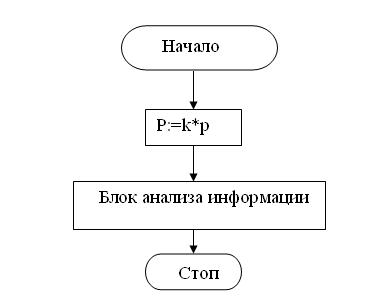

Рис. 4.8 - Блок схема алгоритма неполной тяги

В общем случае коэффициент K носит стохастический характер. Блок анализа информации формирует таблицу включений, для алгоритма стабилизации [25].

При функционировании алгоритма контроля мы находим максимальные опасной продолжительности на каждой базе, после чего варьируем начальные условия в пределах 20%. Формируем выборку. Таким же образом мы варьируем параметров для случаев отказа работы двигателей типа «не отключение» и типа «не включение». Начальные варьируемые условия приведены в таблице 4.2.:

Таблица  4.2

Wx Wy Wz Gx Gy Gz Ix Iy Iz
N 1 -0.5 0.5 5 10 1 500 1500 2000
N+ 1.2 -0.6 0.6 6 12 1.2 600 1800 2400
N- 0.8 -0.4 0.4 4 8 0.8 400 1200 1600

где N – это исходные начальные условия, N-  параметр варьируемый в сторону уменьшения, N+ параметр варьируемый в сторону увеличения [25].
